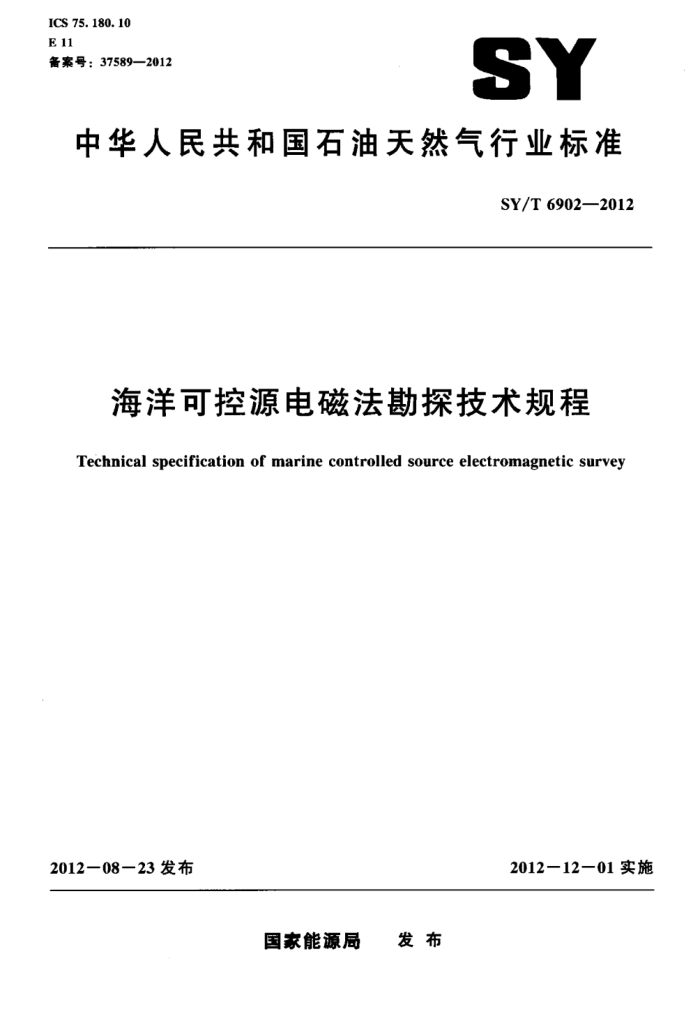

ICS 75. 180. 10 E 11 备案号：37589—2012
SY
中华人民共和国石油天然气行业标准
SY/T6902—2012
海洋可控源电磁法勘探技术规程
Technical specification of marine controlled source electromagnetic survey
2012-—08—23发布
2012一12一01实施
国家能源局 发布 SY/T6902—2012
目 次
前言
范围规范性引用文件缩略语勘探目的及应用条件技术设计野外工作
-
2
3
5
6
室内资料处理 8资料解释成果报告的编写
7
9
生
附录A（资料性附录）海洋可控源电磁勘探测点观测记录班报附录B（资料性附录）海洋可控源电磁勘探生产进度情况统计表 SY/T6902-2012
前言
本标准按照GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
本标准由石油物探专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探处本标准主要起草人：孙卫斌，何展翔，曹杨。
Ⅱ SY/T 6902-2012
海洋可控源电磁法勘探技术规程
1范围
本标准规定了海洋油气可控源电磁法勘探的勘探目的，应用条件，技术设计、野外施工，室内资料处理和解释等工作基本要求。
本标准适用于海洋油气可控源电磁法勘探。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171陆上石油物探测量规范 SY/T10019海上卫星差分定位测量技术规程
3缩略语
下列缩略语适用于本文件， Mvo曲线：振幅一收发距曲线（magnitude via offset) PvO曲线：相位一收发距曲线（phaseviaoffset）
4勘探目的及应用案件
4.1勘探目的 4.1.1 绘制地层电阻率分布图，发现电阻率异常目标，预测有利含油气远景区。 4.1.2评价待钻地质构造或圈闭目标的含油气性，提出井位部署意见。 4.1.3圈定已知含油气目标边界，预测相邻区块有利目标。 4.2应用条件 4.2.1海水深度和探测深度满足设备能力。 4.2.2海水深度应适于大型船舶拖电施工 4.2.3＇海洋气候及海上环境适于航海作业。
5技术设计
5.1设计前的准备工作 5.1.1收集相关资料，包括研究区地层电阻率测井资料、待钻目标的地质构造图、待钻目标的地囊解释部面。 SY/T6902—2012
5.1.2了解探区海底地形、气候，洋流、人文渔业活动等条件，调查探区电磁于扰情况并提交踏勘报告，确定施工方案。 5.1.3可行性研究：利用收集到的有关电性资料，拟定探区地电模型，进行正演模拟，确定施工方案能否达到预期的地质效果。 5.2设计要求 5.2.1根据地质目标进行模拟研究，确定施工参数 5.2.2主测线应基本垂直于构造走向布设 5.2.3探区内如有其他物探测线，测点或钻孔等设计测线应与其重合或靠近。同时，测线应尽量避开干扰源。 5.2.4测线（网）布设原则：
远景普查填图一般布设单测线。 评价圈闭：一般布设“十”字“丰”字或*米字测网。 圈定油水边界：一般布设三维网格测网。
5.3设计书的基本内容
设计书基本内容应包括： a) 地质任务。 b) 探区地理、地质及地球物理概况。 c) 可行性研究。 d) 测线、测点及发射源的布设。 e) 野外工作方法、技术要求、质量指标及控制措施。 f) 资料处理解释方法及预期地质效果。 g) 生产组织，资源配备，进度安排。 h) 健康、安全、环保及完成任务的保障措施。 i 施工设计图。
6 野外工作
6.1 测量工作
测量工作执行SY/T5171和SY/T10019。 6.2设备配置要求 6.2.1# 接收系统应包括：
a） 采集站投人使用之前检验合格。 b） 采集站在有水泥负重情况下，能沉放到海底；在与水泥负重块分离后。能够自动浮起，并
实现回收：水泥块应在12个月内自动分解。
c） 每个采集站装备有声呐接收器，用于测量方位的磁通门磁强计或者陀螺传感器，以及声呐控
制释放的水泥重块。 d） 每个二维采集单元不小于10个采集站，三维采集单元不小于20个采集站。 e） 采集站应具备至少四分量（正交的两个电分量、两个磁分量）记录能力。采集水平电场的水
平电极距一般为5m~10m，在10m电极距（MN距离）和1Hz频率采集时，电传感器的噪
2 SY/T 6902—2012
声要低于5.0e-V。磁场传感器记录两水平方向视磁场强度，U.1Hz频率采集时磁传感器的噪声要低于5.e-"nT。采集站的存储量要大于2GB，电池供电天数大于30d。
D) 采集站的时钟漂移量不能大于1ms/d，并要对每个通道的时序数据进行时钟漂移校正。 g） 磁传感器在使用之前要进行标定：电信号采集采用不极化电极。
6.2.2 激发系统应包括：
a) 船上绞车及电缆具备足够强的拉力，并能够控制水下系统释放深度。 b） 大功率发电机和信号发送机能够满足高压输送和方波信号的设计要求。 ） 水下供电激发系统应采用高强度的电缆拖电同时配备具有一定浮力的水下逆变装置和具有
水下平稳能力的激发电极系统。 d) 在水平电偶源上安装不少手2个声波传鹅器，·同时在其上面安装测深仪，测高仪和盐分仪 e） 水平电偶源的位置，方位，环境等参数以10s的采样间隔记录。 f）电磁发射源的电偶源长度应在100m～300m之间，激发电流不小于500A，发射波形为方波，
.."..
基波的频率范围为0.01Hz10Hz。
6.2.3其他施工辅助设备应包括：
a）布设采集站的吊车具有足够长的操作臂。 b）船上定位控制系统及声呐系统正常。
6.3电磁采集站的布设与回收 6.3.1根据海底地形，选择适宜点投放采集站，避开海底沟槽等。 6.3.2根据洋流分布及流向，计算洋流流速，确定船舶施工路线和采集站投放点，使沉底位置满足设计要求。 6.3.3采集站沉底坐标偏离设计坐标应在100m范围内： 6.3.4每个采集站投放完成后，要采用声呐定位，确定每个采集站的实际坐标，并绘制点位图。 6.3.5每次投放采集站，都要记录投放点与实际点位置坐标，为下二一个采集站的投放提供参考，并填写布极班报，其格式参见表A.1情况比较复杂时：需要多次投放试验 6.3.6·采集结束后。应及时回收采集站，并进行检查测试确保工作正带，准备下一个接收工作单元。 6.4激发施工 6.4.1二维测线采集站布设完成后，根据绘制的采集站点位，确定激发航线，针对探测目标深度大于1500m以上时，激发航线自二维测线两端各外延10km。 6.4.2三维测网，除外延激发航线外还需要保证每个采集站正交两次覆盖。 6.4.3激发航线需要考虑甩尾距离，以保证激发系统施工时激发与接收方向基本一致。 6.4.4激发测线与接收测线的夹角小于30°，并且与接收测线偏离距离小于勘探目标深度。 6.4.5海底激发系统要保持距离海底3m50m高度，以2kn（节）速度勾速移动。并定时采用声呐测定激发电极A和B的位置和高程，其格式参见表A.2。对发射源进行监视、控制、实时记录发射参数，控制发射源的高度。 6.4.6激发源方波频率由目标深度和海底地层电阻率进行数值模拟确定：般自距测线起始端 10km处开始向海底连续发射，驶离测线终止端10km处结束发射。激发源方波频率由公式（1）确定：
f=
** (1)
式中： h一一目标深度，单位为米（m）
3 SY/T 6902—2012
海底地层平均电阻率，单位为欧姆米（Q·m） f-—方波频率，单位为赫兹（Hz）。
P
6.4.7以下发射认为合格：
发射中断（输出电流为零）少于15s。 发射源拖动过程中，发射电流的波动小于土10%。 一总数据丢失率小于5%。 水平电偶源位于0.5km～10km的收发距内，不应连续丢失2个以上数据段（源移动500m 为1个数据段）
6.4.8 两次发射的发射源轨迹重叠部分的夹角应小于5°。 6.4.9发射源距海底高度偏差控制在20%之内。 6.5现场资料处理与评价 6.5.1 现场资料处理包括：
a）绘制每个采集站MVO和PVO曲线。 b）以测线方向为横轴，偏移距为纵轴，分别绘制所有测点的MVO和PVO纵剖面曲线。
6.5.2质量评价分为合格与不合格两种。
a）合格测点定义：
MVO和PVO曲线光滑连续：一突变点值连续不超过三分之一有效收发距范围。
b）具有下列情况之一的测点视为不合格点：
采集站未记录有效数据：一采集站编号与班报记录不符且无法查证：一无定位资料或定位资料不合格：发射源距海底高度超限。
c）合格点率大于90%的测线为合格测线。 6.6野外资料验收 6.6.1 提交验收资料：
a) 原始数据及说明。 b)3 现场处理数据及说明。
导航原始记录，DGPS（差分全球卫星定位系统）数据及说明。 d) 各种记录班报（参见表A.1和表A.2）。 e） 测点、测线及激发线位置材料图。 f） 资料质量评价。 g）5 生产进度情况统计表，格式参见表B.1。 h）施工总结报告。
6.6.2提交的原始资料及现场成果需配套齐全，列出清单待检查、验收。
验收程序：施工单位提前提交验收申请。验收时，施工单位应向验收组详细汇报任务完成情况、 资料质量自检情况、现场处理资料情况等。验收组应依据作业合同、技术设计和相关技术规范，检查相应资料及施工质量，并出具书面验收意见书。
4 SY/T 6902—2012
7室内资料处理
7.1测点数据处理：
回放每个测点的MVO和PVO曲线。 截取有效曲线。 对曲线进行必要的去噪处理。 对比所有测点的MVO曲线，确定最小振幅曲线。 一用最小振幅曲线进行归一化处理，获得归一化曲线。
7.2测线数据处理：
将归一化曲线按测点顺序排列，形成部面曲线。 将归一化曲线极值点按测点顺序绘制成曲线，形成归一化极值曲线。 一以收发距中点为记录点作为横轴，1/2偏移距为纵轴绘制反映不同深度的对应归一化异常拟断面。 对MVO和PVO曲线进行一维、二维或三维反演，获得电阻率一深度数据。
8资料解释
8.1地球物理解释 8.11 根据各测点归一化曲线异常特征，确定有利异常的范围。 8.1.2 根据归一化异常拟断面，了解异常空间分布范围。 8.1.3 根据反演电阻率断面，了解地层电性结构，圈定高电阻率异常。 8.1.4 叠合地震剖面与反演电阻率断面，标定高阻异常的空间分布位置。 8.1.5 根据解释需要可选择做下列定性解释图件：
a) 各测点MVO和PVO曲线。 b) 各测点振幅归一化异常曲线图。 c) 归一化异常剖面及拟断面图。 d 反演电阻率断面图。 e) 地震剖面与海洋电磁异常剖面叠合图。 f) 其他有意义的图件。
1
8.2 地质解释及主要成果图件 8.2.1 根据归一化异常的有利范围，确定含油气有利区平面范围。 8.2.2 根据归一化异常拟断面，分析含油气层纵向有利范围。 8.2.31 根据反演电阻率断面高电阻率异常分布，圈定含油气层纵向有利范围。 8.2.4 叠合地震剖面与反演电阻率断面，圈定含油气层空间分布位置。 8.2.5 提交的主要地质成果图件：
a） 地质，地球物理综合解释图。 b) 含油气有利区范围。 c) 岩性预测图： d）其他图件。
