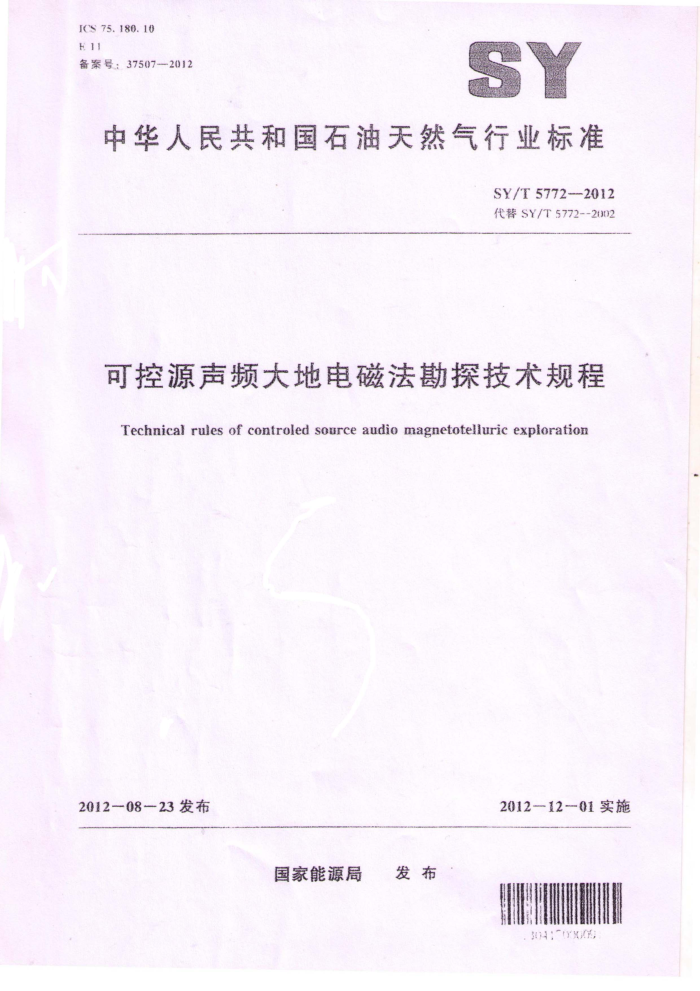

ICS 75.180.10 HH 备案号：37507—2012
茶
中华人民共和国石油天然气行业标准
SY/T5772---2012 代替SY/T5772--2002
可控源声频大地电磁法勘探技术规程
Technical rules of controled source audio magnetotelluric exploration
20120823发布
2012-12-01实施
国家能源局 发布
3041-X09 SY/T S772--2012
目 次
前育
范用规范性引用文件术语和定义符号和缩略语应用范围及应用条件技术设计野外工作野外资料验收资料处理
福
7
O
9
10 资料解释卫 成果报告附录A（资料性附录） 可控源声频大地电磁测深点有极班报附录B（资料性附录） 可控源声频大地电磁测深质量评价表
8 SY/T5772--2012
前言
本标准按照GB/T1.1一2011《标准化工作导厕第1部分：标的结构和编写》给出的规测起草
本标准代替SY/T5772-2002《可控源声频大地电磁测深法期探技术规程具与SY/T5772 2002相比，除编辑性修改外，主要技术变化如下：
修改广范用（组第1章，见2402年版的第1章）；修改了规范性引用文件（见第2章，见2002年版的第2章）：增加了术语和定义（见第3章）：增加了符号和缩略语（见第4章）；删除了牛产管理内容（见202年版的4.4，5.9.8.3）；修改了应用范用7见5.1，见2402年版的3.1）：修改7测网密度（见6.2：见2002年版的4.2）；修改了外T作（见第7章，见21012年版的第5章）：修改了资料解释中的解释内容及提交图件（觅第10章，见20112年版的第7章）。
本标准由石油物探专业标准化技术委员会提出并财口。 本标准起草单位：中国石油集國东方地球物理勘探有限责任公司综合物化探处。 本标准主要起草人：何展期、刘雪军、江没波、李清、鲍居本标准代替了SY/T5772-24M02。 SY/T5772--2002的历次版本发布情靓为：
-SY/T5772-1995
轮 SY/T5772--2012
可控源声频大地电磁法勘探技术规程
范围
1
本标准规定了可控源声领大地电微测深法（CSAMT）的技术设计、野外施工、室内资料处理、 解释、成果报告的编写与评审等工作的技术要。
本标准适用于油气勘探中可控源声频大地电磁法勘操。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件，凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件，
SY/T5171陆上石油物探测量规范 SY/T5930电法仅便用与维护 SY/T6055石油重力、磁力、电法、地球化学勘探图件编制规范
3
术语和定义
下列术语和定义适应于本义件
3. 1
标量观测scalarobservation 观测个分量（E或者E）或者互相垂直的分量（E，和H，或者E，和H）获得单方向视电
限率。 3.2
张量观tensor observation 规潮四个或者5个分量（E，H，E、，H，有时期测H），获得互相垂直的两方向视电阻率，
3.3
趋肤深度skin depth 当平面电磁液的电场或磁场在向地下传播时，幅度衰减到地表电磁场辐度的1/e时的深度
3.4
近区neararea 收发距，远远小于趋肤深度8的区域，近区视电阳率是收发距的函数，与频率无关，
3.5
远区fararea 收发距，远远大于一般为3倍）趋肤深度？的区域，远区视电阳率是大地电阻率、频率的
菌数。 3.6
过渡区transitional area 介于近区和远区之闻的区域，该区视电阻率复杂，与大地电阳率，颖率、方位角有关 SY/T 5772--2012
4符号和缩略语
下列符号和缩略语适用丁本文件 4.1符号
AB：供电电极。 MN：接收电极距：收发距。 8：趋肤深度
4.2缩略语
CSAMT：可控源声频大地电磁法（rorod surxixmnnnllurics）
应用范围及应用条件
5
5.1 应用范围 5.1.1研究盆地基底起伏和埋深树分盆地范围及次级构造单元，研究高阻层（如火成岩，碳酸盐兴、砾岩等）爱盖区的下优海造 5.1.2研究构造形态、产状及断裂展布 5.1.3预测日标层岩性分布、厚度、不同岩性的接触带。 5.1.4研究地热、地下水分布
5.2应用条件 5. 2. 1 日标地质体与围岩之间存在明显的电性差异 5.2.2探测日标所引起的异常能够观测到。 5.2.3探区人文干挑不会产生可以控制的影 5.2.4 地形条件满足发射和接收装置的布设要求
技术设计
6
6.1 设计前的准备工作 6.1.1 收集的主要资料包据：
区域地质资料。 地层、岩石等物性资料。 钻井和测井资料。 物探资料。 测绘资料自然、人文、经济及地理资料。 其他资料。
6.1.2了探区地形、地貌、交通、居民、气候、植被等条件，调查探区电磁干扰（通信塔、铁路、 工厂、煤田、矿山、高压线，村庄等用电设施）情况，对典型地貌、建筑、干扰源拍照记录，并提交 2 SY/T 5772-2012
踏勘报告 6.1.3 利用收集到的有关电性资料，拟定探区地电模型，计算趋肤深度，以确定收发距长度。 6.2 测网及发射源设计 6. 2. 1 可控源声频大地电磁测深工作比例尺及相应的测网密度见表1。 6. 2. 2 测线应基本垂直构造走向布设。 6. 2. 325 探区内娜有其他物探测线、测点或钻孔等，设计线宜与其重合或靠近。 6.2.4 设计发射源及测线，测点应避开城镇和大的居民点等干扰源。 6.2.5 根据已知资料设计场源、使场源与测线基本平行，相对位置固定，避免场源效应，
装 网宝度表
点距 km
北例尺 2111
La
0.01~3.02
0. 02~0. 1
0 m2-. 05
0. 05~0. 25
1:5000
1 0.5
(5 ~-13. 1
电：10080
05~1
0~-13.25
皖：250X0
0.5~2
0.10.25
503
1-. 25
T00X3
1～4
6. 3 设计书的基本内容
设计书基本内容包括： a 地质任务和工作量 b） 探汉地理、地质概况及地层、岩矿石的地球物理特征。
测线、测点及场源的布设。 d) 野外工作方法、技术要求、质量指标及控制措施。 e 资料处理解释方法及预测提交成果。 f 队伍组织、仪器设及进度安排。 g) 键康、安全、环保及完成任务的保障措施。 b) 工区位置图、测线设计图等必要图件。
7野外工作 7.1仪器准备和测试 7.1.1仪器标定 7.1.1.1开工前，收工后，仪器的部件检修后应对傻器进行标定，施工期问两款标定问隔不大于一个月，相邻两次标定结果的相对误差m不大于2%。m，根据公式（1）计算： SY/T5772-2012
AA
X10096
美
A
式中： m n A. 第一次标定第：个题点的振幅，单位为毫伏（mV）：或为相位，单位为度或度
仪器际定相对误荐：仪器标定频点数：
rad.(l:
A 第二次标定第，个频点的振幅，单位为毫伏（mV），或为相位，单位为度或度
rad,(: 相邻两次标定第，个赖点的振爆平均值，单位为毫伏（mV），或为相位平均值，单位为狐度或度［rad，"
A
7. 1. 1. 2 仅能由厂家或专门机构标定的仪器，应进行仪器稳定性测定。 7. 1. 2 接收仪器的一致性测定
当两台或两台以上仪器在同区施工，应在施工前，后进行致性测定：，致性潮定不网仪器的平均均方相对误差应不大于5%，均方相对误差班，根据公式（2）计算：
m /() ×100%
(2)
酒
式中： 2322
仪器的一致性测定的均方相对误差：频点号2=12.3..3）仪器观测频点数：
12
A 单台仪器的第，个题点的视电阻率值，单位为欧姆米（O·m）：或相位值，单位为狐度或
度rad
A 所有仪器第：个频点的视电照率平均值，单位为欧姆米（0·3）；或相位平均值，单位
为弧度或度Lrad，（).
7.2仪器维护
野外工作期间执行SY/T5930的规定。 7.3测线及测点的布设 7.3.1供电电极（A：B）应根据实际地形、地物情况，在一定范围内选择合适的场地布设，供电电极（A，B）间距--般要求1km~8km，发射源AB实际方位与设计方向偏差不宜超过3° 7.3.2供电电极（A，B）布设位置宜避开高压线、铁路、管道、水城和较大规模断裂等，以减小激发电磁场的畸变。 7.3.3供电电极（A，B）布设位置地质条件尽量一致，中间不能有高阻阻断。 7.3.4敢发距（F）的大小与最大探测深度（Dmx》有关，为了保障在“远区”观测，般要求采用赤道装置时=3Dm 7.3.5测点应选在周围开阅，地形平坦处，避开山顶，狭窄的深沟底、岩石裸遥处或明显的局部电性不均匀体上，两极相对高差与极距（MN）之比宜小于10%，特别困难地区相对高差与极距（MN）之比应小于20% 4 SY/T5772--2012
7.3.6测点应远离强下扰源，推柠离见表2
表2测点与干扰源的距离
测点避开旺露
序号
干扰源类型
G? ≥2043 =1 590 221 2150
厂矿、电气铁路、变电所广播电台、雷达站、通信基站等离压电力线、钻升平台、采油井馨们的公路金属栏杆、栅栏、管道
7.3.7点位偏移一般不超过线距、点距的10%，在地形复杂区，测点偏离设计测线不应超过线的 30务，沿溯线方向偏离设计点位不应超过点距的20%。 7. 4发射装置的布设 7.4.1供电电报可采用金属柱、板、网、箱（约1mxim）、铝籍等材料。 7.4.2供电电极宜多坑理设、极坑坑深不小于#5m，相邻坑距不小于2m 7.4.3AB发射源的接捷电阳应小T300 7.4.4在接地电阻较大时宜采用多根发射电缆并联供电，以降低线阻，并在电极坑浇灌盐水以降低接地电阻， 7.4.5发射电缆应满足如下技术要求：
电阻不人于40/km。 一承受电流不小于50A，耐压不低于1000V 绝缘电阻大5M0
7.4.6品 发电机、发射机应选在地面干燥处，应安装接地线，发射机操作人员应着高压防护服装。 7.4.7发电机、发射机最高供电电压和电流应不超过额定值，建议为额定值的75%。 7.4.8发电机、发射机、供电线，供电电极处要有明显的高压危险标志，遵公路、建筑、河流等障碍物时应依据实际情况绕行、海理或架空通过。 7.5接收装置的布置 7.5.1标备可控源声频大地电法现测装置为：水平方向电场（E）应平行于场源（AB)，水平磁场（H、）应重直于发射源布设：标量观装置示意图见图1。 7.5.2遇到特殊地质体或特别要求时，可作失量或张量观测。失量和张量可控源声额大地电磁法观测装置有4种类型，张量或失量观测装置示意图见图2. 7.5.3测量电极应采用不极化电极，极美应小丁2mV。 7.5.4电极埋人土中深度应不小于30cm.保持与土壤接触良好，两电极理置条件要求相同，不应把电极理在树根处、流水旁、繁价的公路边，同时应避免理设在沟、坎处，接地电限不大于2ko、在接地困难区宜采用电极周垫土等措施降低接地电阻。 7.5.5水平磁棒的方位（H，H，）误差应小于1。如布设垂直磁棒，刻垂直磁摔应保证铅垂，人土深度为磁棒长的2/3以上。 7.5.6接入仪器的连接电缆不应悬空、打圖，多余电缆应“之”字形展开，用土压实。
