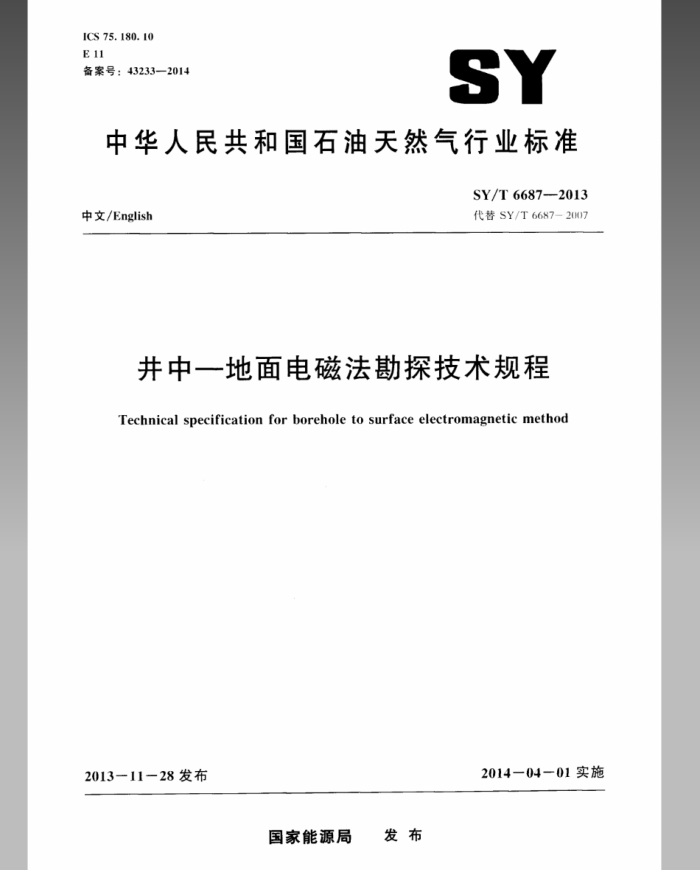

ICS 75. 180. 10 E 11 备案号：43233—2014
SY
中华人民共和国石油天然气行业标准
SY/T6687-2013 代替SY/T6687·20H07
中文/English
井中一地面电磁法勘探技术规程
Technical specification for borehole to surface electromagnetic method
201404-01实施
2013-11-28发布
国家能源局 发布 SY/T66872013
目 次
前言范围
1
1
规范性引用文件 3 术语和定义 4 方法功能及应用条件
技术设计 6 资料采集工作 7 野外资料验收 8 资料处理与解释
5
1
成果报告附录A（资料性附录） 井地电磁法记录班报格式附录B（资料性附录） 统计表格式
4
10
1
15 SY/T66872013
前言
本标准按照GB/T1.1--2（M）标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
本标准代替SY/T6687—2007井中一地面电法期探技术规程》。与SY/T6687—2川7相比，除编辑性修改外，主要技术变化如下：
---标准名称修改为《井中一地面电磁法勘探技术规程》： ---修改了标准的使用范用（见第1章，20川17年版的第1章）：
修改了对规范性引用文件的使用（见第2章，2川7年版的第2章）：增加了术谱和定义的相关内容（见3.6和3.7）：
---修改了方法的应用条件（见.2。20川17年版的4.2）
-增加了接收施T参数设计的相关要求（见5.2.）： ----修改了测网设计的相关要求（见5.3.1。2川17年版的5.3.1） ---修改了野外T作中关于仪器准备和测试的相关要求（见6.1·2007年版的6.1）： ---修改了野外现场资料处理的要求（见6.6·2107年版的（6.6）： ---修改了资料质量评价标准．提出了关于信噪比的具体指标要求（见（.7.3，27年版的
一
6. 7. 3) : 修改了野外资料验收的内容（见7.1和7..20017年版的7.1）修改了室内资料处理和解释的相关要求（见8.1和8.2.24007年版的8.1-8.)：
-增加了成果报告附图的要求（见9.2.2(07年版的9.2）： -.修改了附录中相关表格的内容（见表A.2、表A.3、表B.1.2307年版的表A.1、表A.2.
表A.3、表B.1)。 本标准由石油物探专业标准化委员会提出并归口。 本标准起草单位：中国石油集团东方地球物理勘探有限责任公司综合物化探处本标准起草人：刘雪军，黄洲，何展翔，何铁志、董卫斌，赵国，唐必晏。周印明本标准以中文和英文两种文学出版。当英文与中文两种版本有歧文时，以中文版本为准。
1 SY/T6687-2013
井中一地面电磁法勘探技术规程
1范围
本标准规定了油气勘探开发井中一地面电醛法（以下简称井地电磁法）勘探的技术设计、资料采集：处理和解释等工作的基本要求。
本标准适用于陆上油气勘探开发井中激发。地面观测电磁法勘探。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注目期的用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5171陆上石油物探测量规范 SY/T5930电法仪使用与维护 SY/T6055 5石油重力。磁力、电法、地球化学勘探图件编制规范
3术语和定义
下列术语和定义适用于本文件。
3. 1
井中地面电磁法勘探boreholeto surface electromagneticmethod 在井中布设大功率场源，在目标储层上。下方分别利用变频方波电流激发。在地面进行电场。磁
场分量观测的电磁法勘探。 3. 2
场源井excitedwell 用于井中一地面电磁法勘探时布设激发场源的井
3. 3
地电模型 geoelectric model 利用地质、录井、电测井和地球物理等资料建立的地层电阻率分布模型，可以是一维、二维或三
维模型。 3. 4
径向电场分量E，radial electriccomponent E 井地电磁法勘探中测量的，以井为圆心的径向方向的电场分量。
3. 5
切向磁场分量H， tangential magnetic component H, 井地电磁法勘探中测量的，以井为圆心的圆环切向方向的磁场分量
3. 6
地面接收电极MN ground receiving electrode MN 在地面测量电场分量时使用的电偶极．称为地面接收电极MN。简称接收电极
1 SY/T6687-2013
