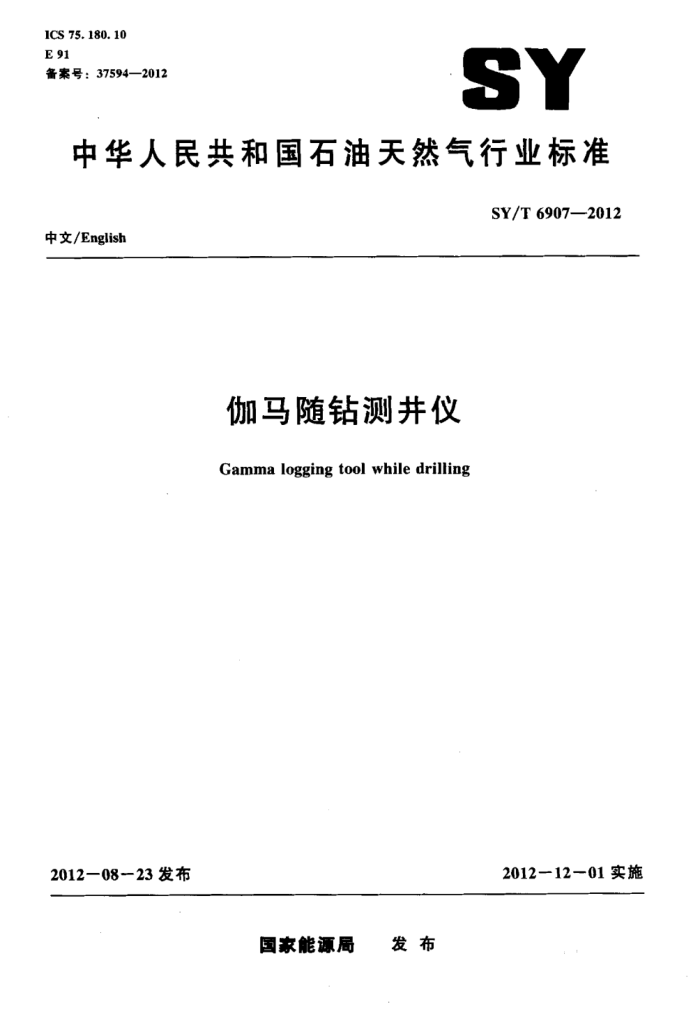

ICS 75.180. 10 E 91 备案号：37594—2012
SY
中华人民共和国石油天然气行业标准
SY/T6907—2012
中文/English
伽马随钻测井仪
Gamma logging tool while drilling
2012-12-01实施
2012-08-23发布
国家能源局 发布 SY/T 6907—2012
目 次
前言
范围 2 规范性引用文件
1
原理、组成及型式规格 3. 1 原理 3.2 组成 3.3 型式规格要求
4
4.1 外观 4.2 安全指标 4.3 环境条件 4.4 技术性能指标 4.5 连续工作时间 5试验方法 5. 1 试验设备 5.2 外观检查 5.3 安全指标试验 5.4环境条件试验 5.5技术性能测试方法 5.6连续工作时间试验 6检测规测 6.1 仪器出厂检验 6.2 仪器型式检验 7标志、包装、运输和贮存 7. 1 标志 7.2包装 7.3运输 7.4贮存附录A（规范性附录） 伽马随钻测井仪刻度方法
:

FE
.
- SY/T 6907—2012
前言
本标准按照GB/T1.1一2009《标准化工作导则第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油集团测井有限公司随钻测井中心、中国石化集团胜利石油管理局钻井
工艺研究院。
本标准主要起草人：李安宗、杨锦舟、朱军、白岩、张海花、刘敏、肖红兵、陈绪涛、王珺、李勇华、杨全进。
本标准以中文和英文两种文字出版，当英文和中文两种版本有歧义时，以中文版本为准。
Ⅱ SY/T 6907--2012
伽马随钻测井仪
1范围
本标准规定了伽马随钻测并仪（以下简称仪器）的组成及规格，要求，试验方法，检验规则及标志、包装，运输和存。
本标准适用于仪器的设计，制造，检验及质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T13384机电产品包装通用技术条件 SY/T5102石油勘探开发仪器基本环境试验方法试验K：高温高压试验 SY5131石油放射性测井辐射防护安全规程 SY/T5134石油勘探开发仪器基本环境试验方法试验G：振动（正弦）试验 SY/T5218石油勘探开发仪器基本环境试验方法试验A：高温试验 SY/T5221石油勘探开发仪器基本环境试验方法试验B：冲击试验 SY/T5420石油勘探开发仪器基本环境试验方法试验D：低温试验 SY/T6582.2石油核测井仪刻度第2部分：自然伽马测井仪刻度 SY/T6743自然伽马测井仪校准方法 JB/T4730（所有部分）承压设备无损检测
3原理、组成及型式规格
3.1原理
仪器的功能是在钻井过程中沿井身实时测量岩层自然伽马射线强度。地层中的伽马射线进人伽马探测器后，由探测器将伽马光子转换成电脉冲信号，并由电子线路在固定时间间隔对电脉冲信号进行计数，然后计算出单位时间内计数的平均值，得到反映岩层自然伽马射线强度的脉冲计数率“单位为脉冲数每秒，符号为cps）。电子线路还对脉冲计数率进行存储，以及发送给MWD仪器。由MWD 仪器实时传输到地面。 3.2组成
仪器由伽马探测器、电子线路、专用钻链及配套连接器组成。 3.3型式规格
仪器有三种型式：伽马探测器安装在钻链的泥浆流道居中位置，几个伽马探测器均勾分布在无磁钻链的外壁，伽马探测器安装在钻侧壁上。
1 SY/T 6907—2012
5试验方法
5.1试验设备 5.1.1 常规试验仪器
主要包括： a 数字万用表（四位半型）。 b) 兆欧表（DC500V）。 c) 频率计（0.1MHz~~4MHz）。 d) 信号发生器（0.1MHz~4MHz）。 e) 示波器（100MHz以上）。 f) 计算机（CPU：1G以上，内存：大于512M，硬盘：大于10GB）。 g) 直流稳压电源：0V-40V.0A~3A。
5.1.2 专用测试仪表、设备
主要包括： a） 地面供电测试盒。 b) 伽马刻度器（是对仪器进行刻度和检验的模拟器，与特定的仪器相配套，其量值溯源于自
然伽马基准井）。 c) 高电压发生器（SYC175N24-02）。 d) 高压电压表。 e) 地面数据采集处理系统。
5.1.3 环境试验设备
主要包括： a） 温度试验箱。 b） 振动试验台。 e 冲击试验台。 d) 高温高压试验装置。
5.2外观检查
用目测法检查仪器外观质量，结果应符合4.1的要求。 5.3安全指标试验
试验步骤： a）用兆欧表测试仪器电源与仪器外壳间的绝缘，结果应符合4.2a）的规定。 b）检查使用的钻链、接头有无探伤记录，结果应符合4.2b）的要求。
将仪器吊装环固定在拉力测试台上，进行拉力测试，结果应符合4.2c）的要求。
5.4环境条件试验 5.4.1贮存温度试验
用环境试验设备，按照SY/T5420和SY/T5218规定的方法对仪器按4.3a）规定的下限参数进
3 SY/T 6907—2012
行试验：
a）试验前，检查仪器外观和性能，合格后。将其放人温度试验箱，按4.3a）的要求将温度降
至仪器贮存温度下限，恒温2h后进行仪器技术性能指标测试。 b) 将被测仪器拿出温度试验箱，在正常室温条件下恢复4h后进行外观及通电测试。
室温下，对被测仪器进行外观检查和性能试测，合格后，将其放人温度试验箱，按4.3a）的要求将温度升至仪器贮存温度上限，恒温21后进行仪器技术性能指标测试。
d）将被测仪器拿出温度试验箱，在正常室温条件下恢复4h后进行外观及通电测试：结果应符
合4.4的要求。
5.421 最低工作温度试验
按照SY/T542规定的方法进行试验）试验前，检查仪器外观和性能合格后。·将仪器放人低温试验箱，按4.3b）的要求将温度
降至下限工作温度，恒温2后进行仪器性能测试。 b）将仪器取出低温试验箱，待仪器候复到室温状态下，通电进行仪器技术性能指标测试，结
果应符合4.4的要求。
5.4.3最高工作温度、压力试验
用环境试验设备，按SY/T5102规定的方法进行试验：）试验前，检查仪器外观和性能，合格后，将仪器放人高温高压试验装置内。将仪器引出线与
地面数据采集处理系统连接。按4.3c的要求升温、升压，从80℃开始。向上每间隔20℃ 记录数据，升至仪器的最高工作温度，恒温恒压保持30min后开始降温，降压，高温高压试验全过程仪器应工作正常。
b）试验结束后，取出仪器，检查外观应无变形、无损伤。密封无渗漏，进行仪器技术性能指
标测试，结果应符合4.4的要求，
5.4.4振动试验
用环境试验设备，按SY/T5134规定的方法进行试验： a）试验前，检查仪器外观和性能，合格后，将仪器固定在振动试验台上，仪器按4.3d）要求
进行试验。 b）试验结束后，检查仪器外观和进行仪器技术性能指标测试，结果应符合4.4的要求。
5.4.5冲击试验
用环境试验设备，按SY/T5221规定的方法进行试验： a) 试验前，检查仪器外观和性能，合格后，将仪器固定在冲击试验台上，仪器按4.3e）要求
的参数进行试验。 b）试验结束后，检查仪器外观和进行仪器技术性能指标测试，结果应符合4.4的要求。
5.5技术性能测试方法 5.5.1测量范围试验
首先对仪器进行刻度，刻度方法见附录A，刻度完成后测试仪器技术性能指标： a）本底测量计数率：不加放射源，测量本底计数率Ri测量时间为3is。 b）加第一个放射源SA，测量计数率RA：测量时间3tHOs。
1 SY/T 6907--2012
保留第一个放射源，加第二个放射源SB，测量计数率RAB测量时间为300s。 d) 取下第一个放射源SA，测量计数率R，测量时间为300s。 e） 取下第二个放射源SB，再测量本底计数率Rbz，测量时间为3tH%。 f) 按SY/T6743规定的方法计算仪器伽马探测器的死时间T。 g） 按公式（1）计算测量范围的最高值L（对应5%的测量相对误差）：
L--(1-0.05) F/(t -C)
(1)
式中： Iw 测量范围的最高值，单位为一个自然伽马单位（API）：
刻度系数，单位为一个自然佩马单位每脉冲数每秒（API/cps）：死时间，单位为微妙（us）；
F .
.
C 一 仪器分频数。 h）i 测量范围应符合4.4a）的要求。
5.5.2测量误差试验
测量误差按以下步骤计算得出： a） 按公式（2）计算标准器测量值G：
G F(RH-RL)
12.
式中： Ge 计量标准器测量值，单位为一个自然伽马单位（API）： F. 被检仪器送检时提供的刻度系数，单位为一个自然伽马单位每脉冲数每秒《API/cPs） Rt. 低放层或本底计数率平均值：单位为脉冲数每秒.《cps）， RH 高放层或加刻度器计数率平均值，单位为脉冲数每秒CCps） b) 测量误差按公式（3）计算：
UA = (G-G/G X 100%
(3)
式中： UA 测量误差，用百分数表示： G.- 计量标准器测量值，单位为一个自然伽马单位（API）： G- 一计量标准器标称值，单位为一个自然伽马单位（API）。
测量误差U应符合4.4b）的要求。
5.5.3稳定性试验
试验步骤应包括：
仪器测量点置于标准井高放层中点测量。测量时间为300%，计数率为Rk。
a) b） 仪器连续T作8h，每小时记录一组数据，测量时间为300s，计数率为Rw。 c) 稳定性按公式（4）计算：
UE=(Rw-R)/RX100%
(4)
式中： UE 稳定性误差，用百分数表示； RR" 首次测量计数率，单位为脉冲数每秒（cPs）：
