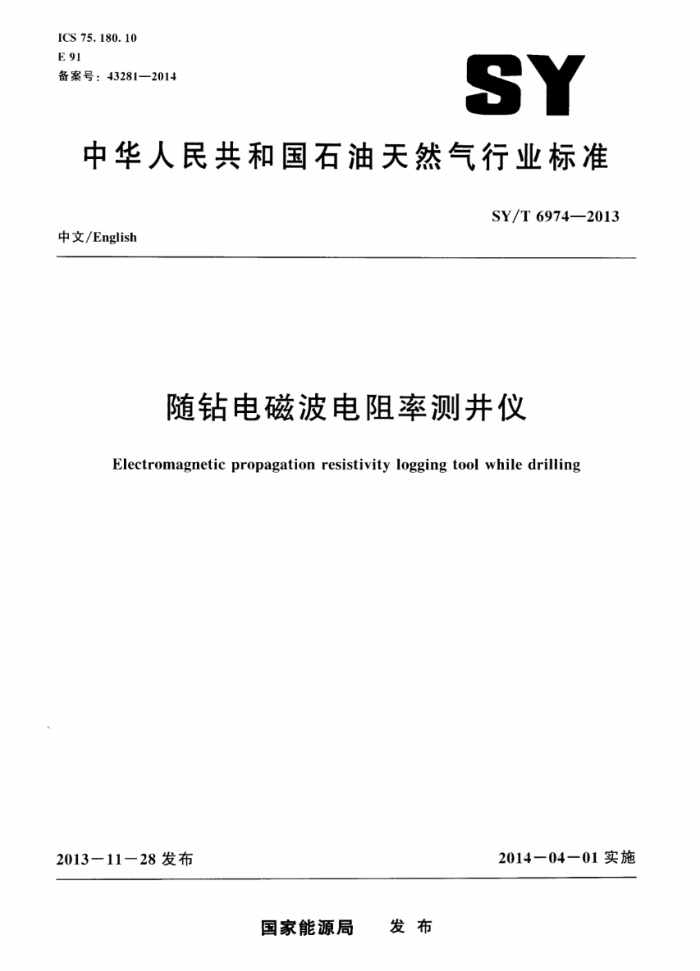

ICS 75.180.10 E 91 备案号：43281—2014
SY
中华人民共和国石油天然气行业标准
SY/T6974—2013
中文/English
随钻电磁波电阻率测井仪
Electromagnetic propagation resistivity logging tool while drilling
2014-04-01实施
2013-11一28发布
国家能源局 发布 SY/T6974—2013
目 次
前言
1L
范围规范性引用文件组成， 原理及规格 3. 1 组成 3. 2 原理 3. 3 规格要求 . 1 仪器外观 . 2 安全 4. 3 环境条件 . 连续工作时间 . 5 技术指标 5
1
Pi
3
-
试验方法 5. 1 试验设备 5. 2 外观检查.. 5. 3 安全检查 5. 环境条件试验 5. 5 连续工作时间试验 5. 6 技术指标测试，检验规则
-
6
6.1 出厂检验 . 2 型式检验 6. 3 判定规则标志、包装、运输和贮存
7
7. 1 标志 7. 2 包装 7. 3 运输 7. 贮存附录A （资料性附录） 仪器实体刻度井试验记录表附录B（资料性附录） 仪器空气刻度试验记录表
H
11 SY/T6974—2013
前言
本标准按照B/T1.12009标准化F作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某此内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准山石油仪器仪表专业标准化技术委员会提出开归！。 本标准起草单位：中国石油化工集团胜利石油管理局钻井工艺研究院、中国石油集团测井有限
公司
本标雅主要起草人：杨锦舟。李安宗，肖红兵，张海花。刘庆龙、自岩。李勇华、李闪、刘敏。 杨全进，马海，亢武臣，郭淑会。
本标准以中文和英文两种文宇出版。当英文利中文两种版本有歧义时，以中文版本为准。
IE SY/T6974—2013
随钻电磁波电阻率测井仪
1范围
本标准规定了随钻电磁波电阻率测并仪（以下简称仪器）的组成，原理、规格。要求。试验方法、检验规则、标志、包装、运输和贮存。
本标准适用于仪器的设计。制造。检验及质量评价。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件。其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T1338机电产品包装通用技术条件 JB/T4730.3承压设备无损检测第3部分：超声检测 SY/T514--20113钻链
3组成、原理及规格
3.1组成
仪器由线圈系、电子线路、专用钻链配套连接器组成。 3.2原理
仪器发射线圈向地层中发射1(H0kH210MHz不同频率的电磁波：该电磁波在地层介质中传播产生感应磁场，感应磁场会在接收天线端产生感应电动势。由于该感应电动势与地层电阻率直接相关因而可以通过测量不同源距接收线圈间感应电动势的幅度比或相位差得到对应地层的视电阻率 3.3规格
仪器按外径划分为下列规格：$7)mm（3in）.588.9mm（3%in）.$121mm（头in）. $171mm(6xin).$178mm(7in).$203mm(8in).$211mm(8yin).241mm(012in)
要求
4.1 仪器外观
仅器外观要求应包括： a）仪器外表面应无明显机械损伤，表面光洁、无锈蚀：产品标志清晰正确 b）连接螺纹应装卸方便．无卡扣，滑扣和咬死现象，外壳螺纹无毛刺，并配有堵头和护帽。
I SY/T6974—2013
. 2 安全
安全要求应包括： a）。仪器各部位均不应有漏电现象。高于36V安全电压的部位应设有保护措施。 5) 钻链、接头应按JB/T4730.3规定的方法进行无损检测.符合SY/T5144-201.3中6.11规
定的要求。 仪器吊装环应能承受的拉力：≥50kN。
.3 环境条件
环境条件要求应包括： a） 购存温度：-0℃7℃ h) 最低T作温度：一201℃。 c) 最高T作温度和压力：见表1和表2。
表1最高工作温度
温度.C 125 155 175
分挡 I
iI
表2最高工作压力
分挡 - n II
H力.MPa
II 12ri 1 1
d) 振动：加速度196m/，频率范用为20Hz～200Hz～20Hz扫描速率为10ct/min。
冲击：加速度49m/，半正弦波形，脉冲持续时间为11ms±1ms
4.连续工作时间
连续T作时间：≥2川h。 . 5 技术指标
仪器主要技术指标应包括： a) 测量范围
相位差电阻率测量范围：.10·m~3川川0·m：幅度比电阻率测量范用：(.10-m~40002·m。
b) 测量误差：土1.5mS/m（电导率）或±2%（取两者大值）。 c 稳定性（空气刻度）：
相位差稳定性：0°1.05°
2 SY/T 697—2013
幅度比稳定性：dB±0.1dB
5试验方法
5.1试验设备
5.1.1 常规试验设备
常规试验设备包括！ a) 数宇万用表（四位半型）。 b) 5V直流兆欧表。 c) 计算机。
5.1.2 专用测试仪表。设备
专用测试仪表。设备包括： a2 地面数据采集处理系统。 b) 实体刻度井。 c) 电导率测量仪。 d) 无醛高温测试装置。 e) 拉力测试台。
5. 1. 3 环境试验设备
环境试验设备包括： a) 温度试验箱。 b> 振动试验装置。 c) 冲击试验装置。 d) 无硅高温试验装置。 e) 高商压试验装置。
5. 2 外观检查
用目测法检查仪器外观质量，结果应符合。1的要求。 5. 3 安全检查
检查内容： a) 用万用表测试仪器电源与仪器外壳间的绝缘，结果应符合.2a）的规定。 h) 按照JB/T4730.3的要求。检查使用的钻链、接头有无探伤记录，结果应符合4.2b）的
规定。 c） 将吊装环固定在拉力测试台上，进行拉力测试。结果应符合.2e）的规定。
5. 环境条件试验
5. 4.1 购存温度试验
用温度试验箱：接下面方法对仅器进行试验：
室温下。对被测仪器进行仪器外观检查和性能测试。合格后。将其放人温度试验箱，按
al
4.3a）的要求将温度降至仪器贮存温度下限，恒温2h以上。
3 SY/T697—2013
b）将被测仪器拿出温度试验箱，在正常室温条件下恢复4h后进行仪器外观检查及仪器性能测
试，测试结果应符合4.1和.5c》的要求。 c) 室温下，对被测仪器进行外观检查和性能测试，合格后，将其放人温度试验箱，按4.3a）
的要求将温度升至仪器存温度上限，恒温2h以上。 d) 将被测仪器拿出温度试验箱：在正常室温条件下恢复4h后进行仪器外观检查及仪器性能测
试。测试结果应符合4.1和4.5c的要求。
5..2最低工作温度试验
用温度试验箱，按下面方法对仪器进行试验： a》室温下进行仪器外现检查，通电检测仪器性能，合格后，将仪器放人低温试验箱，按.3b）
的规定将温度降至下限工作温度，恒温2h以上。 b）将被测仪器取出低温试验箱。通电检测仪器性能，测试结果应符合4.5c）的要求。
5.4.3最高工作温度，压力试验 5.4.3.1最高工作温度试验
用无磁高温试验装置，按下面方法对仪器进行试验： a)i 试验前，检查仪器外现和性能，合格后。将仪器放人无磁高温试验装置内。将仪器引出线与
地面数据采集处理系统连接。按4.3c）的要求恒压升温，从80℃开始，向上每间隔21)℃记录电阻率测量值。升至仪器的最高工作温度：恒温保持2h后开始降温，高温试验全过程仪器应工作正常。
b）试验结束后，取出仪器。测试仪器性能。结果应符合.2a）和4.5c》的要求。 5.4.3.2最高工作压力试验
用高压试验装置，按下面方法对仪器进行试验： a1 试验前，检查仪器外观和性能，合格后，将仪器放人高压试验装置内。将仪器引出线与地面
数据采集处理系统连接。按.3c）的要求恒温升压，从80MPa开始，向上每间隔20MPa 记录电阻率测量值，升至仪器的最高工作压力，恒压保持2h后开始降压，高压试验全过程仅器应工作正常。
b）试验结束后。取出仪器，检查外观应无变形。无损伤。测试仪器性能，结果应符合4.2a)
和.5c）的要求。
5.4.4振动试验
用振动试验装置，按下面方法对仪器进行试验：）试验前。检查仪器外观和性能。合格后。将仪器固定在振动试验台上，仪器按4.3d》的规
定进行试验
b）试验结束后，检查仪器外观和测试仪器性能。测试结果应符合4.1和4.5c）的要求。 5..5冲击试验
用冲击试验装置·按下面方法对仪器进行试验： a)i 试验前，检查仪器外观和性能，合格后，将仪器固定在冲击试验台上，仪器接4.3e）规定
的参数进行试验。 h）试验结束后，检查仪器外观和测试仪器性能，测试结果应符合4.1和.5c）的要求。
1 SY/T 6974—2013
5.5连续工作时间试验
仅器连续工作时间试验步骤： a): 将仪器在空气中进行连续工作试验，要求离地面3m以上，周用5m内没有铁磁物质 b）将仪器与地面数据采集处理系统连接：给仪器供电，60min后运行地面测试软件，确定仪器
1
工作正常。 c)i 连续记录空气中仪器的测试结果，应符合4.5c）的要求。 d) 连续工作试验时间应符合4.4的要求。
5.6技术指标测试 5.6.1 测量范围试验 5.6.1.1 低电阻率测量范围试验
将仪器放置到实体刻度并里，进行测试： a）将仅器与地面数据采集处理系统连接，给仪器供电，6min后运行地面测试软件，确定仪器
状态正常。 b) 将实体刻度并溶液电阻率调至n.15Q·m±0.050·m.稳定10min后，对仪器测试：将电
阻率测量值填人仪器实体刻度井试验记录表（参见附录A）：测试结果应符合4.5a）的要求。
5.6.1.2幅度比高电阻率测量范围试验
将仪器放置到实体刻度井里，进行测试： a) 将仪器与地面数据采集处理系统连接，给仪器供电。6lmin后运行地面测试软件，确定仪器
状态正常。 b) 将实体刻度井溶液电阻率调至4H1Q·m土20n·m.稳定10min后，对仪器测试：将电阻率
测量值填人仪器实体刻度井试验记录表（参见附录A）：测试结果应符合4.5a）的要求。
5.6.1.3相位差高电阻率测量范围试验
将仪器放置到实体刻度井里，进行测试： a) 将仪器与地面数据采集处理系统连接，给仪器供电，60min后运行地面测试软件，确定仪器
状态正常
b）将实体刻度井溶液电阻率调至300n·m主15mn·m，稳定10min后，对仪器测试：将电阻
率测量值填人仪器实体刻度井试验记录表（参见附录A）：测试结果应符合4.5a）的要求。
5.6.2测量误差试验
将仪器放置到实体刻度井里，对仪器进行误差测试： a 将仪器与地面数据采集处理系统连接，给仪器供电，6min后运行地面测试软件，确定仪器
工作正带。 b) 将实体刻度井游液电阻率分别调至标准值（1n·m±.10m.10n·m±1n·mt
1000·m±100m）稳定10min后，使用仪器测量电阻率。记录个数不小于14H组.将电阻率测量值填人仪器实体刻度井试验记录表（参见附录A）。
c）按公式（1）和公式（2）计算测量误差，结果应符合4.5b）的要求。
4
