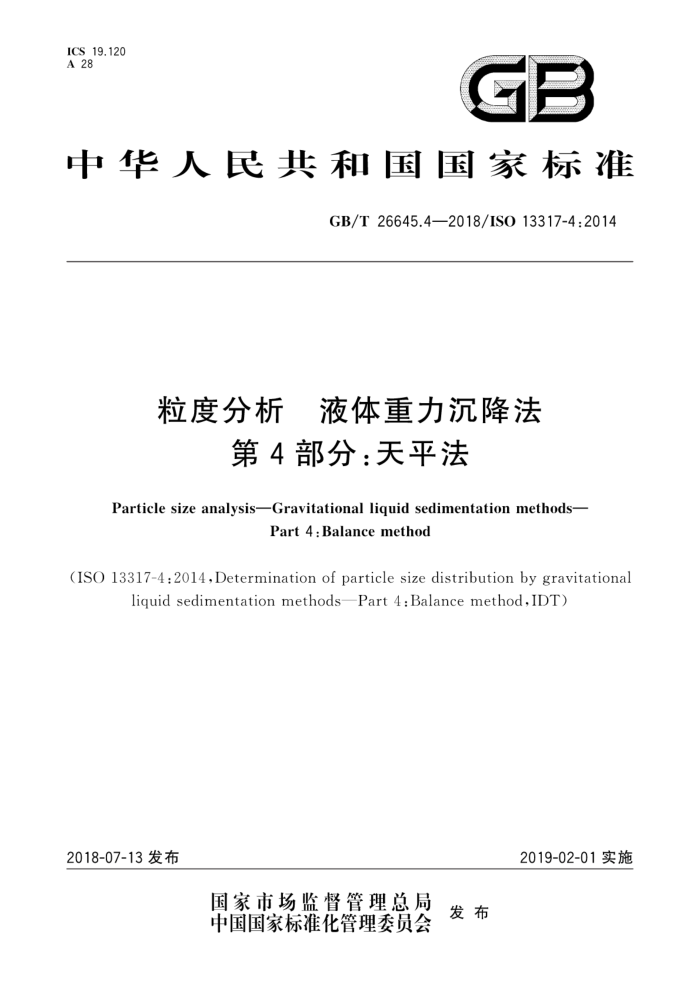

ICS 19.120 A 28
GB
中华人民共和国国家标准
GB/T26645.4—2018/ISO13317-4:2014
粒度分析 液体重力沉隆法
第4部分：天平法
Particle size analysis-Gravitational liquid sedimentation methods-
Part 4 : Balance method
(ISO 133l7-4:20l4,Determination of particle size distribution by gravitational
liquid sedimentation methods-Part 4:Balance method,IDT)
2018-07-13发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T26645.4—2018/ISO13317-4:2014
目 次
前言引言
1
范围 2 规范性引用文件 3 术语和定义符号
4
方法原理测量装置测量方法准确度
中
6
7
8
9粒径测量范围 10 测量报告附录A（资料性附录） 矩阵法数据处理参考文献
13 GB/T26645.4—2018/ISO13317-4:2014
前言
GB/T26645《粒度分析液体重力沉降法》分为如下部分：
第1部分：通则：第2部分：固定移液管法：
一第3部分：X射线重力法；
第4部分：天平法。 本部分为GB/T26645的第4部分本部分按照GB/T1.1一2009给出的规则起草本部分使用翻译法等同采用ISO13317-4：2014《液体重力沉降法测定粒度分布第4部分：天
1
平法》。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
GB/T15445.1一2008粒度分析结果的表述第1部分：图形表征（ISO9276-1：1998，IDT）； —GB/T20099一2006样品制备粉末在液体中的分散方法（ISO14887：2000IDT）； GB/T26645.1—2011粒度分析液体重力沉降法第1部分：通则（ISO13317-1:2001，IDT）。 本部分还做了下列编辑性修改：
修改了标准名称。 本部分由全国颗粒表征与分检及筛网标准化技术委员会（SAC/TC168）提出并归口。 本部分起草单位：国家非金属矿深加工产品质量监督检验中心、安徽国泰众信检测技术有限公司、
机械科学研究总院青岛分院有限公司、中国计量大学、北大先行科技产业有限公司、中机生产力促进中心，安徽省质量和标准化研究院北京市理化分析测试中心，中国科学院过程工程研究所
本部分主要起草人：汪瑞俊、方勤、陈洪周、孙振田、马飞、朱培武、张立新、史永安、宋正启、周恒辉、 侯长革、吴倩、周素红、李兆军
II GB/T26645.4—2018/IS013317-4:2014
引言
GB/T26645的本部分描述了一种通过天平测量颗粒的沉降质量来确定粒度分布的方法，该方法通过直接测量颗粒的质量得到基于质量的粒度分布。本方法得出的斯托克斯粒径结果不使用任何拟合参数。
TV GB/T26645.4—2018/IS013317-4:2014
粒度分析液体重力沉降法
第4部分：天平法
1范围
GB/T26645的本部分规定了采用称量液体重力沉降颗粒的质量来分析粒度分布的方法本方法通过直接测量颗粒的质量并给出等效球径的粒径分布。采用液体重力沉降法测量的典型样
品粒径范围为1um～100um，同时应满足雷诺系数不大于0.25的沉降条件。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
ISO9276-1粒度分析结果表述第1部分：图形表征（Representationof resultsof particleanaly sisPartl :Graphical representation)
ISO13317-1粒度分析液体重力沉降法第1部分：通则（Determinationofparticlesizedistri- bution by gravitational liquid sedimentation methods-Part l : General principles and guidelines)
ISO14887样品制备粉末在液体中的分散方法（Samplepreparation一Dispersingproceduresfor powders in liquids)
ISO14488颗粒材料颗粒特性测量的取样与缩分（Particulatematerials一Samplingand sample splitting for the determination of particulate properties)
3术语和定义
ISO13317-1界定的以及下列术语和定义适用于本文件。
3. 1
颗粒表观密度apparent particledensity 颗粒的质量除以包括颗粒所有内部孔隙的体积。
4符号
表1中符号适用于本文件。
1 GB/T26645.42018/IS013317-4:2014
表1符号
符号 m1 m: P: p M: Mmx t:*t : 7 L n Q: : G ti , G iend
物理量分散介质质量样品最大用量颗粒表观密度液体密度
单位 kg kg kg °m-3 kg m-"
导出单位制
粒径大于工：的颗粒累积质量
kg kg 5 m Pa* s m m*s-2 无量纲 kg m m m·s-1 无量纲 m-1 T 无量纲
颗粒总质量
粒径为工：的颗粒沉降时间，时间
粒径液体黏度沉降距离重力加速度
μm
粒径为工，的质量累积分布 t:tena时的沉降质量
经过t时长沉降距离为h的颗粒粒径
μm μm
最大粒径沉降速度响应函数质量分布密度
mnx (r) g(t,s) qa(r) I3.:(x) Y.k>
t：时的质量分布密度式（A.6）定义的参数
方法原理
本方法基于重力场的颗粒沉降，开始测量时颗粒物应均匀分散（均质技术）。根据斯托克斯定律。沉降速度、时间t和沉降距离h的关系如式（1）所示：
h-(ps-pi)ga
+-**(1)
U=
181
.+.
按式（1)直接求出斯托克斯粒径。
18mh (ps-p)gt
(2)
上述公式适用于雷诺系数小于0.25的颗粒沉降体系，重力沉降的颗粒粒径测量是种累积测量方法（见ISO13317-1）。在上述条件下，当固体颗粒物从已知圆筒容器体积的悬浮液中沉降给定的距离时可通过该方法确定其速度。t时间的颗粒物沉降质量等于粒径大于的颗粒物质量加部分粒径小于
2
