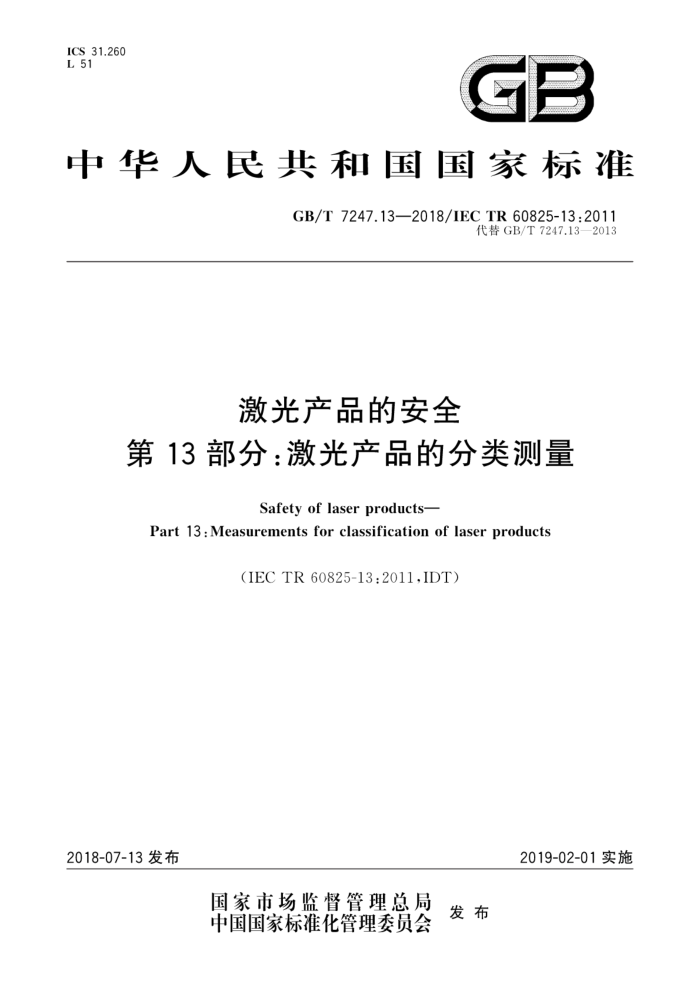

ICS31.260 L 51
GB
中华人民共和国国家标准
GB/T 7247.13—2018/IECTR60825-13:2011
代替GB/T7247.13—2013
激光产品的安全
第13部分：激光产品的分类测量
Safety of laser products-
Part 13 : Measurements for classification of laser products
(IEC TR 60825-13:2011.IDT)
2018-07-13发布
2019-02-01实施
国家市场监督管理总局中国国家标准化管理委员会
发布 GB/T7247.13—2018/IECTR60825-13:2011
目 次
前言范围
HI
1
2 规范性引用文件术语和定义
3
适用性 4.1 一般要求 4.2 初始条件仪器要求
4
5 6 分类流程
计算可达发射极限的参数 7.1 波长（入） 7.2 多波长光源 7.3 宽谱光源 7.4 光源时间特性 7.5 对向角（α） 7.6 发射持续时间 7.7 测量条件 7.8 扫描光束附录A（资料性附录） 范例附录B（资料性附录） 常用转换参考文献
7
10 12 21 21 25
31
图1 连续波激光器分类流程图图 2 脉冲激光器分类流程图图3 重要的波长和波长范围图4 脉冲持续时间定义图5 平顶脉冲和不规则脉冲图6 对象角示例图7 高斯光束的束腰位置图8 表观光源测量示意图图9 线性阵列表观光源尺寸图10 光源测量示意图图11 简单非圆光源的有效对向角图12 扫描光束顶点之外的静止表观光源成像图· 图13 扫描光束顶点之外的扫描表观光源成像图·· 图14 具有任意扫描角倍增系数的扫描镜
11 12 1.3
.
..
....
2
16 18 19
21 26 26 30
.-
................ - ..
....... GB/T7247.13—2018/IECTR60825-13:2011
图A.1 距扫描顶点的距离为C.一1时多条光栅线穿过测量孔径
35
表1参考点表2四光源阵列表A.1 光源数量例子表A.2 光源数量例子
13 19 44 45
II GB/T7247.13—2018/IECTR60825-13:2011
前言
《激光产品的安全》分为以下部分：
第1部分：设备分类、要求；一第2部分：光纤通信系统（OFCS）的安全：
第3部分：激光显示与表演指南；第4部分：激光防护屏；第5部分：生产者关于GB7247.1的检查清单；第8部分：医疗激光设备的安全使用指南；第9部分：非相干光辐射最大允许照射量；第12部分：用于信息传输的自由空间光通信系统的安全：第13部分：激光产品的分类测量；第14部分：用户指南；第17部分：在高功率光纤通信系统使用被动光学元件和光缆的安全。
本部分为《激光产品的安全》的第13部分。 本部分按照GB/T1.1一2009给出的规则起草本部分代替GB/T7247.13一2013《激光产品的安全第13部分：激光产品的分类测量》。 本部分与GB/T7247.13一2013相比，主要技术差异如下：
增加了超短脉冲激光器的定义（见3.13）；修改了分类流程（见第6章，2013年版的第6章）；修改了表观光源的内容（见7.5.1，2013年版的7.5）：修改了扫描激光器的内容（见7.4.3.2，2013年版的7.4.2.1）；增加了用于确定任意光源对向角的方法（见7.5.3.4）；增加了危害评估的测量条件（见7.7.3）；增加了扫描角倍增系数的内容（见7.8.9）；一修改了附录A，增加了范例（见附录A，2013年版的附录A）； -增加了附录B：常用转换（见附录B）本部分使用翻译法等同采用IECTR60825-13：2011《激光产品的安全第13部分：激光产品的分
类测量》第2版（英文版）。
本部分做了下列编辑性修改：
修改了原文中超短脉冲激光器的定义，由原文的*能够发射短于100fs的脉冲并且包含相当大的光谱成分的激光器。”改为"能够发射短于100Ps的脉冲并且包含相当大的光谱成分的激光器。（见3.13）；
一增加了*注：对于超短脉冲，采用其他适宜的仪器测量”（见7.6.2）。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出本部分由全国光辐射安全和激光设备标准化技术委员会（SAC/TC284）归口。 本部分起草单位：北京泰瑞特检测技术服务有限责任公司（国家广播电视产品质量监督检验中心）、
中国科学院光电研究院、北京工业大学、中国计量科学研究院、深圳市大族激光科技股份有限公司、武汉华工激光工程有限责任公司、中国电子科技集团公司第十一研究所。
II GB/T7247.13—2018/IECTR60825-13:2011
本部分主要起草人：刘志刚、高宏伟、吴爱平、孙殿中、陈虹、邓玉强、卢飞星、周小庄、李婷、曾丽霞戚燕。
本部分所代替标准的历次版本发布情况为：
GB/T 7247.13—2013。
TV GB/T7247.13—2018/IECTR60825-13:2011
激光产品的安全
第13部分：激光产品的分类测量
1范围
《激光产品的安全》的本部分为制造商、检测机构、安全人员及其他人士提供了进行辐射测量或分析的实用指导，是依据GB7247.1一2012建立的激光能量发射水平的测量和分析方法。本部分所述的测量程序旨在作为激光产品的分类指南。如果其他程序更好或者更适合也可以接受。
本部分为计算可达发射极限（AELs）和最大允许照射量（MPEs）提供了信息，由于计算这些限值的某些参数还依赖于其他测量值
本部分适用于激光器。包括扩展光源和激光器阵列。本部分的使用者宜注意。相对更严格的方法。 本部分中对扩展光源观察条件的程序可能产生更保守的结果。
注：关于更复杂光源的评估工作仍在继续，而且将作为国际通用办法达成一致
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件。仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7247.12012激光产品的安全第1部分：设备分类、要求（IEC60825-1：2007，IDT）
3术语和定义
GB7247.1一2012界定的以及下列术语和定义适用于本文件。
3.1
角速度angularvelocity 扫描光束的速度，单位：弧度/秒。
3.2
光束轮廓beam profile 光束横截面的辐射分布。
3.3
光东束腰beam waist 轴对称光束的最小直径。 注：对于非轴对称光束，沿着每条主轴可以有一个离光源不同距离的束腰。
3.4
电荷耦合器件charge-coupleddevice CCD 利用氧化金属半导体技术（MOS），表面存储和信息转换的自扫描半导体成像器件。
3.5
临界频率 critical frequency 在激光危害评估时，用于判别适用于连续波（CW）模型的脉冲激光重复频率。重复频率高于此频
1 GB/T7247.13—2018/IECTR60825-13:2011
率时，脉冲激光可按连续波（CW）模型处理 3.6
高斯光束轮廓 Gaussian beamprofile 在最低阶横模（TEMo。）工作时，激光束的轮廓注：高斯光束轮廓也可能由非TEM激光束通过光束整形光学元件得到。
3.7
测量孔径 measurement aperture 用于对激光器进行分类的孔径，以确定相对于每一类别的AEL激光的功率或能量。
3.8
脉冲重复频率pulserepetition frequency PRF 每秒产生的脉冲数，单位：赫兹（Hz）。
3.9
Q开关Q-switch 通过增强激光介质储存和释放能量的性能，产生窄脉宽、高峰值功率激光脉冲的器件。
3.10
调Q激光器 Q-switched laser 采用Q开关的方式产生高功率、短脉冲的激光器。
3.11
瑞利距离 Rayleigh distance Z. 沿光束传播的方向，从光束束腰到光束直径或光束宽度增大到束腰的/2倍的距离。 注：瑞利距离通常被称作1/2共焦参数
3.12
响应度 responsivity R 以R=O/I表达的探测器的输出与对应输人的比O为探测器的电输出，I为光功率或能量的
输人。 3.13
超短脉冲激光器ultrashortpulselaser 能够发射短于100Ps的脉冲并且包含相当大的光谱成分的激光器
4适用性
4.1一般要求
本部分适用于（但不限于）制造商、测试实验室、安全工作人员以及工业或政府机构官员的参考文件。本部分也包含了标准对关于测量事项的解释并提供了补充说明材料。 4.2初始条件
在进行辐射测量以确定产品分类或符合GB7247.1一2012的其他适用要求之前，应首先确定激光
器的几个参数。
a) 发射波长（s）
2
