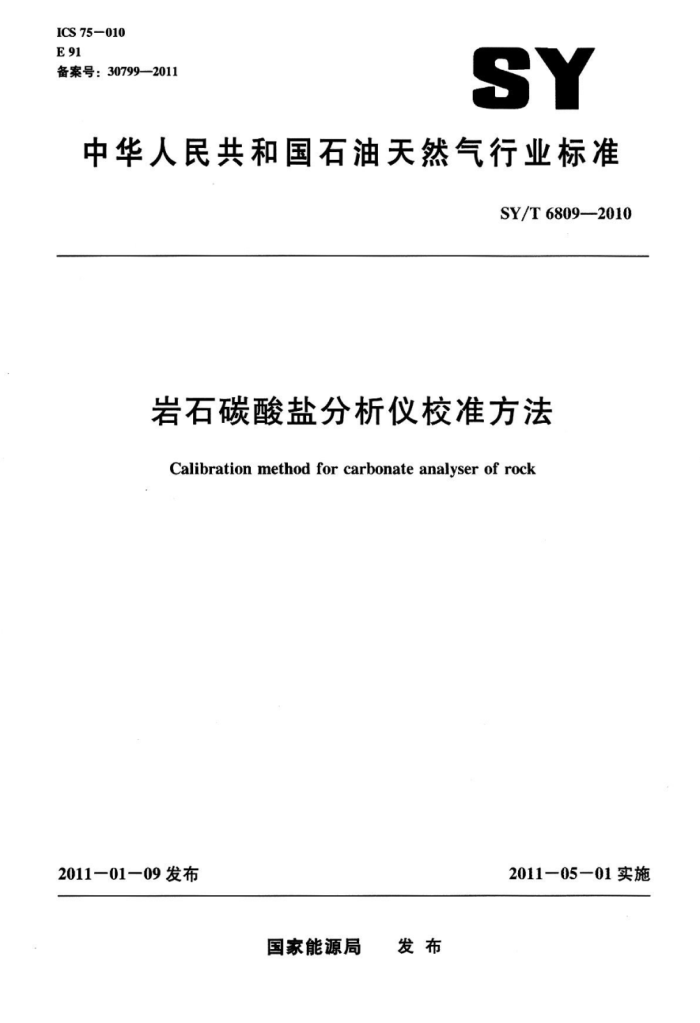

ICS75-010 E 91 备案号：30799—2011
SY
中华人民共和国石油天然气行业标准
SY/T6809-2010
岩石碳酸盐分析仪校准方法
Calibration method for carbonate analyser of rock
2011-01-09发布
2011一05一01实施
国家能源局 发布 SY/T6809—2010
目 次
前言 1 范围概述
一
技术要求校准条件校准方法 6. 校准结果表达复校时间间隔附录A（资料性附录） 岩石碳酸盐分析仪校准原始记录格式附录B（资料性附录） 校准证书格式
3
4.
5
产
-
1 SY/T6809—2010
前言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由石油工业油气计量及分析方法专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气集团公司大庆钻探工程公司地质录井一公司、上海神开石油化
工装备股份有限公司、中国石油化工集团公司胜利石油管理局地质录井公司。
本标准主要起草人：张建兴、李士杰、王丽、邹世聪、张学涛、杨红军、张伟、黄玲、关茗元。
Ⅱ SY/T 6809—2010
岩石碳酸盐分析仪校准方法
1范围
本标准规定了岩石碳酸盐分析仪的校准方法。 本标准适用于岩石碳酸盐分析仪的校准。
2概述 2.1用途
岩石碳酸盐分析仪是地质分析仪器，它主要分析岩屑中碳酸盐的含量，为岩屑定名提供依据。 2.2原理
根据化学反应方程式：CaCO，2HCl=CaCl2HOCO2，用额定体积的容器作为反应池（釜），在其内加人需要分析的岩屑粉末和盐酸，将容器密封，并让岩屑粉末和盐酸充分反应。压力传感器将反应生成的CO气体所产生的压力转换成电信号，经单片机或计算机处理并输出给打印机，由打印机绘出记录有碳酸盐含量变化的连续曲线。 2.3组成及结构 2.3.1组成
岩石碳酸盐分析仪的组成一般由反应池（釜）、压力传感器、主机、计算机及打印机四部分组成（见图1）。
反应池（签）
压力传感器
主机
计算机、打印机
图1岩石碳酸盐分析仪组成结构示意图
2.3.2结构 2.3.2.1反应池（釜）结构见图2。 2.3.2.2 主机结构见图3。
3技术要求
3.1外观 3.1.1分析仪应有铭牌，铭牌上应有型号、编号和制造厂名称等内容。 3.1.2表面应清洁完整，无锈蚀、碰伤、划痕。 3.1.3反应池（签）应完好，螺纹无破损。 SY/T6809—2010
压力传感器
放气孔
上盖
简体
图2反应池（釜）结构示意图
主机
放大器
单片机
图3 主机结构示意图
3.2密封性
在满量程时耐压应不小于10min。 3.3技术指标 3.3.1 测量范围：0%~100%。 3.3.2 误差：±1%。
校准条件
4
环境条件
4.1
温度：5℃≤T<37℃ 相对湿度不大于85%。 电源：220V±22V，50Hz±5Hz。
4.2标准物质及其他 4.2.1标准物质
分析纯碳酸钙。 4.2.2其他
浓度为20%的盐酸，10mL滴管一支，感量为1mg电子天平1台。
2 SY/T6809—2010
5校准方法
5.1外观检查
外观应符合3.1的要求。 5.2分析仪自校 5.2.1零位自校
按仪器操作说明书连接仪器各部件，并打开主机、计算机、打印机，预热时间不少于仪器规定时间，预热后打开相应的操作系统，进行零位自校。 5.2.2满量程自校
拧下反应池（签釜）底部，按仪器规定加入1g标准物质与5mL盐酸，上反应池（釜）底部并使其充分反应，按操作系统，进行满量程自校。 5.3密封性试验
在满量程自校时，密封性试验应不少于10min，其下降值应不大于2%。 5.4零位误差校准 5.4.1拧下反应池（釜）底部，清洗干净，用天平称取0.5g标准物质与5mL盐酸按仪器操作规定放人反应池（釜）内，上反应池（釜）底部并使其充分反应，稳定5min后，打开反应池（釜）的放气孔，示值应为0，其误差应不大于1%。 5.4.2用天平称取1g标准物质，重复5.4.1。 5.5示值误差的校准 5.5.1用天平称取0.3g标准物质，置于反应池（釜）样品位置内， 5.5.2用滴定管吸取5mL盐酸置于反应池（签）酸槽内。 5.5.3，拧紧反应池（签）底部，使其密封并充分反应，待示值稳定后，将样品标准值和所对应的实测值填人“岩石碳酸盐分析仪校准原始记录”（格式参见附录A）中。 5.5.4拧下反应池（釜）底部，清洗反应池（签），取相同质量的标准物质按5.5.2和5.5.3再校准 2次。 5.5.5用天平分别称取0.6g和0.9g标准物质，分别置于反应池（釜）样品位置内，重复5.5.2 ~5.5.4. 5.5.6实测平均值的计算：
H, - Ha Ha Hs
(1)
3
式中： H一第i个校准点的实测平均值； Hn-—第i个校准点的第1次实测值； H2第i个校准点的第2次实测值； Ha- 一第个校准点的第3次实测值。
5.5.7示值误差的计算：
3 SY/T68092010
AH=H.-Ho
(2)
式中： △H第i个校准点的示值误差： H.第1个校准点的实测平均值： Ho- 一第个校准点的标准值。
5.5.8校准结果应符合3.3.2的规定。
6 校准结果表达
经校准，发给校准证书（格式参见附录B）。
复校时间间隔
7
岩石碳酸盐分析仪的复校时间间隔建议不超过12个月。 SY/T6809—2010
附录A （资料性附录）
岩石碳酸盐分析仪校准原始记录格式
岩石碳酸盐分析仪校准原始记录
制造商：
送校单位：编号：外观：密封性：允许误差：
校准时温度：
校准时相对湿度：
零位误差
示值误差记录仪实测值
%
校准点各次示值
标准样含量
示值误差
序号
第1次 第2次 第3次 读数的平均值H：校准H 校准Hz 校准Hs
%
%
最大示值误差
校准员：
核验员：
年
月
日
