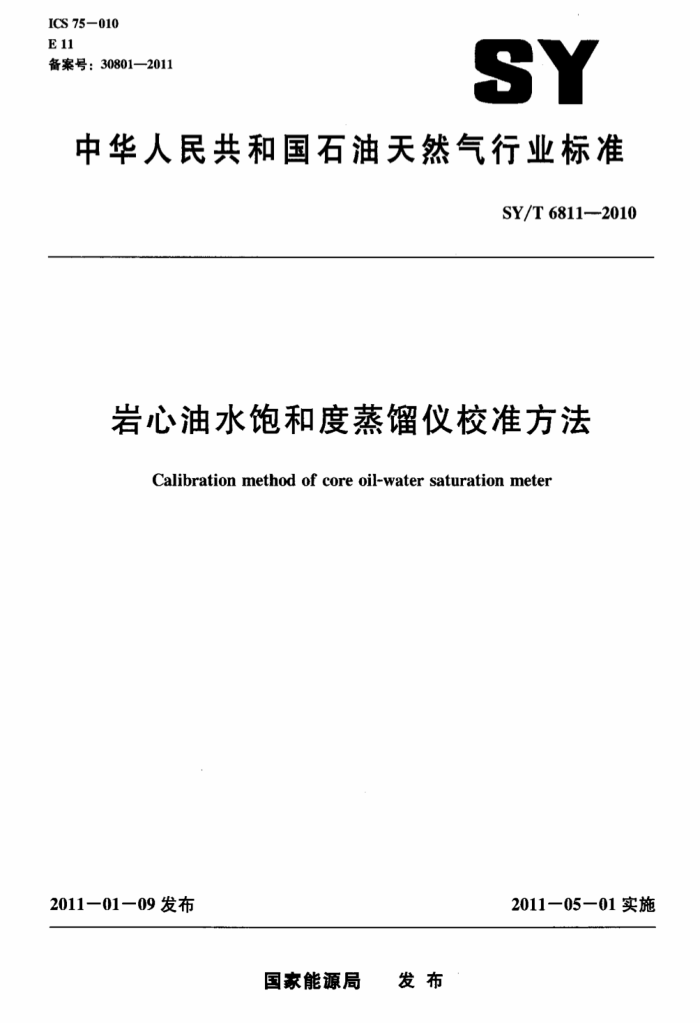

ICS 75-010 E 11 备案号：30801—2011
SY
中华人民共和国石油天然气行业标准
SY/T 6811--2010
岩心油水饱和度蒸馏仪校准方法
Calibration method of core oil-water saturation meter
2011-01-09发布
2011一05一01实施
国家能源局 发布 SY/T 6811-2010
目 次
前言 1 范围 2 规范性引用文件 3 概述
1
技术要求 5 校准条件 6 校准项目和校准方法 7 校准结果表述 8 复校时间间隔附录A（资料性附录）纯水密度表附录B（资料性附录）岩心油水饱和度蒸馏仪校准原始记录表格式附录C（资料性附录）校推证书和校准结果通知书内页格式
4
2
中
4
5
b SY/T68112010
前 言
本标准依据GB/T1.1一2009《标准化工作导则 第1部分：标准的结构和编写》给出的规则起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准由全国石油天然气标准化技术委员会（SAC/TC355）提出并归口。 本标准起草单位：中国石油天然气股份公司大庆油田有限责任公司勘探开发研究院、中国石油青
海油田勘探开发研究院，北京隆福石英玻璃仪器厂广。
本标准主要起草人：刘玉、王子梅，张作样、张志宏，减士宾，刘凤霞、高岩峰。
亚 SY/T6811—2010
岩心油水饱和度蒸馏仪校准方法
1范围
本标准规定了若心油水饱和度蒸馏仪（以下简称蒸馅仪）的技术要求、校准条件、校准项目和校准方法、校准结果表述和复校时间间隔。
本标准适用于新制造、使用中和更换部件后的蒸馏仪的校准。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
SY/T5336—2006岩心分析方法 JJG196一2006常用玻璃量器检定规程
3概述
蒸馅仪根据液体分馏理论，将岩心放人蒸馏仪中，利用沸点高于水，密度小于水而又不溶于水的有机溶剂蒸馏测定出岩心中的水分，再用孔隙度、密度等参数即可计算出该块岩心的含油、含水饱和度。
蒸馏仪为石英玻璃制品，由蒸馏烧瓶、水分捕集器、冷凝器和干燥管四部分组成。
4技术要求
4.1外观
蒸馅仪内外表面均应光洁透明，不允许有影响示值读数及使用强度的缺陷：包括密集的气线、气泡、擦伤和明显的直棱线等。 4.2分度线 4.2.1分度线和量的数值应清晰、完整、耐用；量的数值刻在主分度线的右上方，数值自下而上递增。 4.2.2分度线应平直、分格均勾，与器轴相垂直：相邻两分度线的中心距离应大于1mm。 4.2.3分度线的长度：
短线长度为圆周长的10%~20%；中线长度不短于短线的1.5倍：长线长度不短于短线的2倍。
4.3技术指标
蒸馏仪技术指标见表1，符合JJG196-2006中6.2的要求。
1 SY/T6811—2010
表1蒸馏仪技术指标
蒸馏仪规格满量程，mL 分度值，mL
10 0. 05 0. 1 ± 0. 03 ± 0. 05 ≤0.2
5 0. 02 0.05 ±0. 01 ± 0.03 <0.2
30 0. 25 0.5 ± 0. 13 ± 0. 25 0.3
100 0.5 1.0 ± 0.25 ±0.50 <0.4
任意两个校准点之间容量绝对允差，mL 分度线刻线宽度，mm 密封性相对误差
±2%
5校准条件
5.1环境条件 5.1.1采用衡量法进行容量校准的环境温度为20℃±2℃；滴定法进行容量校准的环境温度为20℃ ±5℃。 5.1.2水温与室温之差不得大于2℃，且室温变化小于1℃/h。 5.1.3校准室相对湿度小于70%。 5.1.4蒸馏仪密封性检测间需配有通风橱柜。 5.2校准设备 5.2.1 电子天平：感量0.001g量程0g~400g。 5.2.2分度吸量管：A级，分度值0.001mL0.05mL，标称容量0.2mL~5mL 5.2.3酸式滴定管：A级，分度值0.1mL，标称容量25mL~50mL 5.2.4温度计：分度值0.2℃，量程0℃~50℃ 5.2.5 放大镜：放大倍数5倍以上。 5.2.6 电热恒温干燥箱：室温~200℃。 5.2.7 检定架。 5.3 校准介质 5.3.1纯水（蒸馏水或去离子水）。 5.3.2甲苯：分析纯，密封性校准用。
6校准项目和校准方法
6.1外观检查
目测蒸馏仪外观，并用放大镜检查刻度线，应符合4.1及4.2的要求。 6.2容量允差校准
容量允差校准方法分类见表2。
2 SY/T6811—2010
表2容量允差校准方法分类
量程范围，mL 分度值，mL 校准方法主要校准设备
≤2.00 0.02 衡量法电子天平
2.00~10.0 0.05~0.5 滴定法分度吸量管
>10.0 1.0 滴定法滴定管
6.2.1衡量法 6.2.1.1洗净烘干的水分捕集器在校准前1h放人校准室。 6.2.1.2调定电子天平零点，将被校水分捕集器放在天平上并再次调零 6.2.1.3按表3中规定选取校准点。
表3不同量程蒸馏仪容量校准点分类
满量程 mL
10
30 2.50,5.00, 7.50,10.0. 15.0,20.0 25.0,30.0
100 5.00,10.0. 20.0,30.0. 40.0,60.0 80.0.100
E
0.50,1.00, 2.00,3.00. 4.00,5.00, 8.00,10.0
0.20,0.40, 0.80,1.20, 2:00,3.00, 4.00,5.00
校准点 mL
6.2.1.4用分度吸量管吸取校准点体积的纯水滴人水分捕集器内，称得质量值m。 6.2.1.5水分捕集器弯液面稳定后读取容量示值V，视线应与弯液面最低点水平。 6.2.1.6观察并记录校准室温度，然后根据附录A查出该温度下水的密度值， 6.2.1.7按公式（1）计算滴人水分捕集器内水的标准体积。
V'=m/p-
(1)
式中： V' 一滴人水分捕集器内水的标准体积，mL： m称得纯水质量值，g. Dw 校准温度下纯水的密度值，g/cm
6.2.1.8按公式（2）计算容量误差，其结果应符合表1中的规定
A-V-V
(2)
式中： 4- 容量绝对误差，mL V- 一 水分捕集器的容量示值，mL。
6.2.2滴定法 6.2.2.1将被校水分捕集器垂直固定在检定架上。 6.2.2.2按表3中规定选取校准点。 6.2.2.3用分度吸量管吸取校准点体积的纯水滴人水分捕集器内，读取容量示值V 6.2.2.4用滴定管向水分捕集器内缓慢滴纯水至校准点的分度线，当弯液面的最低点与分度线上边
3 SY/T 6811-2010
缘的水平面相切时，由两人读数，视线应与分度线在同一水平面上。 6.2.2.5按公式（3）计算容量误差，其结果应符合表1中的规定。
A=V-V"
(3)
式中： V—用分度吸量管或滴定管滴人的标准值，mL。
6.3密封性 6.3.1注水渗漏试验
将蒸馏仪水平放置固定，接口处密封连接好，从冷凝器上口注水至冷凝器顶端标线处，4h内水位应无下降现象。 6.3.2蒸馏校验
将经过注水渗漏试验的蒸馅仪洗净烘干，用分度吸量管向已加人甲苯的蒸馏烧瓶内滴人定量纯水，按SY/T5336一2006中4.3操作进行蒸馏。每套蒸馅仪均需蒸馏3次，每次时间不少于4h。 6.3.2.1满量程5mL和10mL.的蒸馏仪3次蒸馅校验滴人的水量分别为：0.50mL，1.00mL 2.00mL；满量程30mL的蒸馅仪3次蒸馏校验滴人的水量分别为：5.00mL，10.0mL，20.0mL；满量程100mL的蒸馏仪3次蒸罐校验滴人的水量分别为：20.0mL，50.0mL，80.0mL 6.3.2.2按公式（4）计算密封性相对误差，其结果应符合表1中的规定。
8=(X-X.)/XX100%
(4)
式中：一密封性相对误差# X-蒸出水量，mL X一滴人纯水量，mL。
7校准结果表述
按本标准校准的蒸馏仪（校准原始记录格式参见附录B），符合的发给校准合格证书：不合格的，发给校准结果通知书：并指明不合格项目（校准证书和校准结果通知书内页格式参见附录C）。
8复校时间间隔
蒸馅仪密封性复校时间间隔建议不超过12个月，容量允差复校时间间隔不超过36个月。
