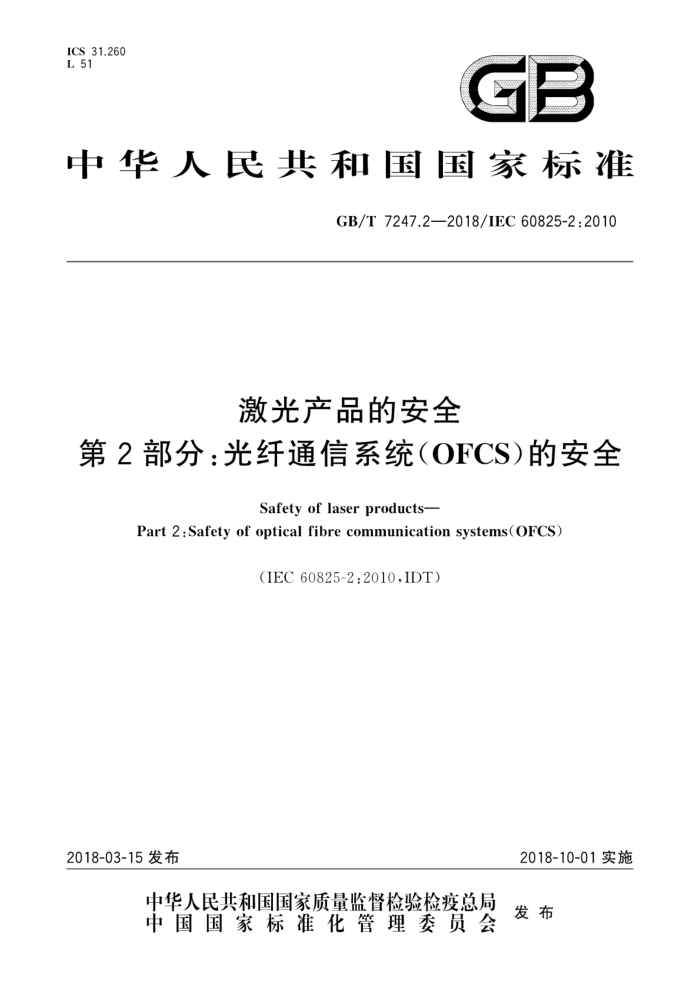

ICS31.260 L 51
GB
中华人民共和国国家标准
GB/T 7247.22018/IEC60825-2:2010
激光产品的安全
第2部分：光纤通信系统（OFCS）的安全
Safety of laser products-
Part 2 : Safety of optical fibre communication systems(OFCS)
(IEC60825-2:2010.IDT)
2018-03-15发布
2018-10-01实施
中华人民共和国国家质量监督检验检疫总局中国国家标准化管理委员会
发布 GB/T7247.2—2018/IEC60825-2:2010
目 次
前言范围
IT
1
规范性引用文件
2
3术语和定义要求
4
4.1 概述 4.2 OFCS的防护罩 4.3 光缆 4.4 光缆连接器 4.5功率自动降低（APR）和重启脉冲 4.6标记和标识 4.7 对机构的要求 4.8危险等级的评估 4.9位置类型的危险等级要求* 附录A（资料性附录）基本原理· 附录B（资料性附录）光纤通信系统（OFCS）中各位置的要求附录C（资料性附录）危险/安全分析的方法附录D（资料性附录）安全使用OFCS的应用指南附录E（资料性附录）检修和维护指导· 附录F（资料性附录）“危险等级”含义的说明参考文献
10
1.2
14
15 16
17
37
39
图 D.1 PON（无源光网络）系统图D.2 简单的激光驱动电路图 D.3 来自IEC61508-5中D.5的风险图例图D.4 FIT率和平均修复时间的关系图
25 26 29
32
表1 非受限位置的标识表 2 受限位置的标识表3 受控位置的标识表 D.1 11um的单模（SM)光纤和0.18数值孔径多模（MM)光纤（芯径<150um）OFCS的功率限值*·19 表D.2 带状光纤中光纤芯数与最大允许功率的对应关系（举例）表D.3 确定元件和失效模式（举例）
2
27 27 28 30
表D.4 Beta值（举例）表 D.5 确定失效率（举例）表D.6 来自IEC61508-5中表D.1的后果分类 GB/T7247.2—2018/IEC60825-2:2010
表D.7 来自IEC61508-5中表D.1的频度分类表D.8 来自IEC61508-5中表D.1的避免危险分类的概率表 D.9 来自IEC61508-5中表D.1的不期望事件发生的概率分类表D.10 来自IEC61508-4中的定义3.5.12 操作模式表D.11 来自IEC61508-1中7.6.2.9的SIL值表D.12 设备监测分类的确定表D.13 上述案例确定的FIT率。 表D.14 OFCS系统的功率限值举例，该系统能够通过APR使发射功率自动降低至低危险
30 30 30 31 31 33 33
··
等级·*
36
II GB/T7247.2—2018/IEC60825-2:2010
前言
《激光产品的安全》分为以下部分：
第1部分：设备分类、要求；第2部分：光纤通信系统（OFCS）的安全：第3部分：激光显示与表演指南；第4部分：激光防护屏；
一
一第5部分：生产者关于GB7247.1的检查清单；一第9部分：非相干光辐射最大允许照射量；一第13部分：激光产品的分类测量；一第14部分：用户指南。 本部分为《激光产品的安全》的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分使用翻译法等同采用IEC60825-2：2010《激光产品的安全第2部分：光纤通讯系统
（OFCS）的安全》
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国光辐射安全和激光设备标准化技术委员会（SAC/TC284）归口。 本部分起草单位：北京光电技术研究所、中国科学院光电研究院、中国计量科学研究院、武汉光讯科
技股份有限公司、中国科学院半导体研究所、中国电子科技集团公司第十一研究所。
本部分主要起草人：吴爱平、江毅、麻云风、邓玉强、谢亮、孔群、廖利芬、孙殿中、程旺、卢永红戚燕。
II GB/T7247.2—2018/IEC60825-2:2010
激光产品的安全
第2部分：光纤通信系统（OFCS）的安全
1范围
本部分给出了光纤通信系统（OFCS）的安全运行、维护要求和具体指南。在OFCS中，光功率可以
达到发射设备限制以外或距光源很远的距离处。
本部分规定了OFCS中的光可达位置的危险等级的评估。替代了依据GB7247.1中激光产品的分类。本部分适用于完整安装的端到端OFCS，包括其能够产生或放大光辐射的部件和组件。那些仅面向OEM供应商销售的，用于集成到完整安装的端到端OFCS中的独立部件和组件不必按照本部分进行评估，因为最终的OFCS本身须按照本部分进行评估。
注1：上述内容不妨碍制造商按照合同或自身的要求使用本部分本部分不适用于以传输激光功率为主的光纤系统，例如在材料加工或医疗领域的应用等除了由激光辐射造成的危害外，OFCS也可能引起其他危害，如火灾。 本部分不涉及OFCS在易爆环境中的爆炸或火灾等安全事项。 本部分中提及的*激光包括发光二极管（LED)和光放大器。 注2：光纤输出的光辐射危害取决于光的波长和功率以及光纤的光学特性（参见附录A）。 本部分的目的是：
一保护人员免受由OFCS弓|起的光辐射危害：一对制造商、安装方、检修方和运营商提出要求，需制定工作步骤和提供相关信息，以便采取正确
的预防措施；通过使用符号、标牌和指示，确保对人员提供充分的警示，以防止OFCS潜在的危害。
一
更详细的必要性参见附录A。 OFCS的安全依赖于组成系统的设备特性。因此可能需要在产品上标明安全的相关信息或将此类
信息包括在使用说明书中。
根据潜在的危险等级的要求，OFCS的安全措施和运行责任由安装方或最终用户/运营商承担或双方共同承担。本部分将安装和检修操作期间遵守安全指示的责任赋予相应的安装方和检修方，而运行和维护的职责在最终用户或运营商。本部分的用户可能属于上述制造商、安装方、最终用户或运营商范围中的一方或多方。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB7247.1一2012激光产品的安全第1部分：设备分类、要求（IEC60825-1：2007.IDT）
3术语和定义
GB7247.1一2012界定的以及下列术语和定义适用于本文件
1 GB/T7247.2—2018/IEC60825-2:2010
3.1
可达位置 accessible location 光纤通信系统（OFCS）中的任何部分或位置，在合理的可预见的事件中，人员不使用工具就可接触
到激光辐射。 3.2
功率自动降低automatic powerreduction；APR 当人员暴露于辐射中时，如光缆断裂，将该处可接触到的光功率，在给定的时间内降低到规定的等
级是OFCS的特性，
注：本部分中使用的术语"功率自动降低（APR）"包括以下用于国际电信组织（ITU)的建议中的术语
激光器自动关闭（ALS）；功率自动降低（APR）；功率自动切断（APSD）
3.3
最终用户end-user 以系统规定的方式使用OFCS的人员或机构注1：最终用户无须控制系统中产生和发射的功率。 注2：如果人员或机构为了通信使用OFCS，而使用方法不同于生产方规定的方法，那么，该人员或机构承担生产方
或安装方的责任。
3.4
危险等级hazard level 在OFCS中任何可达位置的潜在危险。在合理的可预见的事件中，如光缆断裂可接触到的光辐射
水平，与GB7247.1中的激光分类程序基本一致。 3.5
1级危险hazardlevel1 在合理的可预见的事件中，OFCS内的任何可达位置，在相应波长和发射持续时间内，人员接触到
的激光辐射不会出现超过1类可达发射极限。辐射水平符合1类激光产品的条件（见GB7247.1- 2012），但要满足4.8.1中规定的条件2。 3.6
1M级危险hazard level1M 在合理的可预见的事件中，OFCS内的任何可达位置。在相应波长和发射持续时间内，人员接触到
的激光辐射不会出现超过1类可达发射极限。辐射水平符合1M类激光产品的条件（见GB7247.1一 2012），但要满足4.8.1中规定的条件2。
注：如果危险等级1M的适用限值大于2类或3R类限值但小于3B类限值，则规定其危险等级为1M
3.7
2级危险hazard level2 在合理可预见的事件中，OFCS内的任何可达位置，在相应波长和发射持续时间内，人员接触到的
激光辐射不会出现超过2类可达发射极限。辐射水平符合2类激光产品的条件（见GB7247.1一 2012），但要满足4.8.1中规定的条件2。
注：如果危险等级1M的适用限值大于2类限值但小于3B类限值，则规定其危险等级为1M
3.8
2M级危险hazardlevel2M 在合理可预见的事件中，OFCS内的任何可达位置，在相应波长和发射持续时间内，人员接触到的
激光辐射不会出现超过2类可达发射极限。辐射水平符合2M类激光产品的条件（见GB7247.1 2012），但要满足4.8.1中规定的条件2。
注：如果危险等级2M的适用限值大于3R类限值但小于3B类限值，则规定其危险等级为2M。 2
