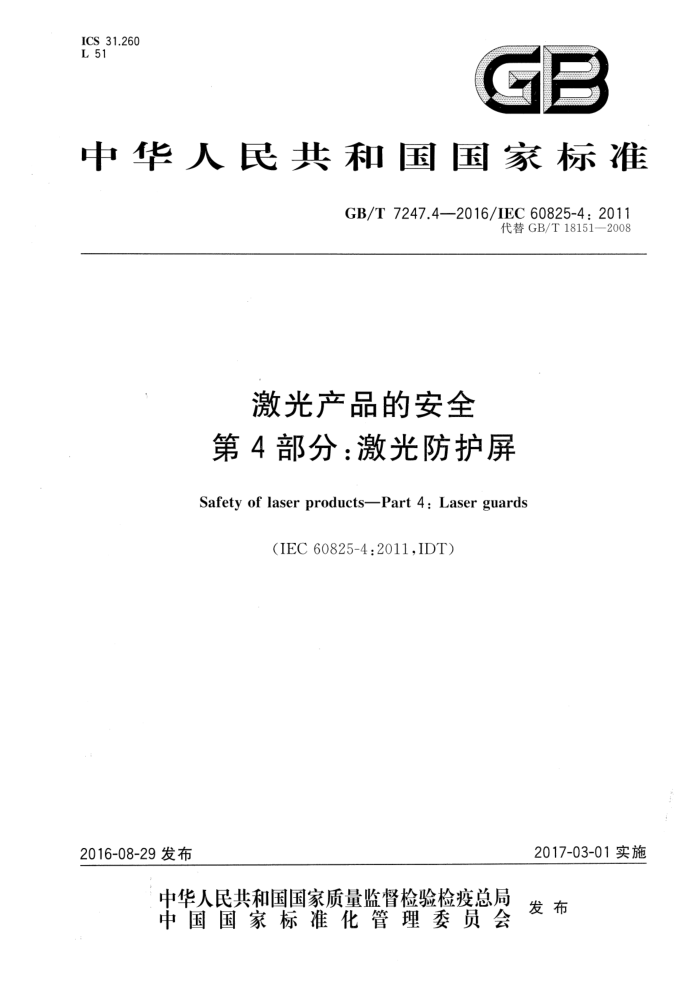

ICS 31.260 L 51
中华人民共和国国家标准
GB/T 7247.4--2016/IEC 60825-4: 2011
代替GB/T181512008
激光产品的安全第4部分：激光防护屏
Safety of laser productsPart 4 : Laser guards
(IEC 60825-4:2011,IDT)
2017-03-01实施
2016-08-29 发布
中华人民共和国国家质量监督检验检疫总局
中国国家标准化管理委员会 发布 GB/T 7247.4—2016/IEC 60825-4:2011
目 次
前言引言 1 范围 2规范性引用文件 3 术语和定义激光加工机用防护屏
T
4
4.1 设计要求 4.2 性能要求 4.3 认证要求 4.4 用户须知 5专用激光防护屏 5.1 设计要求 5.2 性能要求 5.3 规格要求 5.4 检测要求 5.5 标识要求 5.6 用户须知附录A（资料性附录） 关于激光防护屏设计和选择的一般导则附录B(资料性附录) 可预计辐照限(FEL)的评估附录C（资料性附录）术语定义的详释附录D（规范性附录）专用激光防护屏试验附录E（资料性附录） 激光防护屏放置和安装导则附录F（资料性附录） 激光防护屏适用性评估指南附录G（规范性附录）光束传输系统参考文献
Y
...
9
15 17
21 29 53 59
图 B.1 漫反射的计算图 B.2镜反射的计算图B.3可预见缺陷状态的几个例子图B.4在工作状态下出现激光束异常需要临时防护屏的 4个例子图B.5机械重复运转过程中激光防护屏受辐照的图示说明图 B.6估算的辐照持续时间的2个例子图B.7·没有安全监控装置的机器的估算的辐照持续时间
10 10 11
12 13
13 GB/T 7247.4-2016/IEC 60825-4 :2011
前言
《激光产品的安全》分为以下部分：
第1部分：设备分类、要求；第3部分：激光显示与表演指南；第4部分：激光防护屏； -第9部分：非相干光辐射最大允许照射量；第13部分：激光产品的分类测量；第14部分：用户指南。
本部分为《激光产品的安全》的第4部分本部分按照GB/T1.1一2009给出的规则起草。 本部分代替GB/T 18151-2008《激光防护屏》，与GB/T 18151—2008相比，主要技术内容变化
如下：
修改了前言部分；修改了规范性引用文件的版本：“GB7247.1一2012激光产品的安全第1部分：设备分类、 要求(IEC 60825-1:2007,IDT)"; -增加了规范性引用文件：GB/T16855.1一2008　机械安全　控制有关安全部件　第1部分：设计通则(ISO 13849-1:2006,IDT); -增加了规范性引用文件：GB/T 15706—2012　机械安全　 设计通则风险评估与风险减小 (ISO 12100:2010,IDT); 修改了前言中引用文件的写法（见前言，2008年版的前言）；增加附录G的提及（见第1章)；; 增加附录F的提及（见第1章）; 修改了正文中引用文件的写法（见正文,2008 年版的正文）；修改了术语和定义的名称：维护检查间隔时间、安全维护检查（见3.9、3.16,2008年版的3.9、 3.16); 修改了英文单词的翻译：安全防护光闸、维护、检修（见3.8、3.9、3.17，2008年版的3.8、3.9、 3.17); -增加附录E的提及（见4.1）; 修改了英文单词的翻译：辐照度或辐照量（见5.32008年版的5.3）；修改了英文单词的翻译：标识要求（见5.5，2008年版的5.5）；修改了附录中引用文件的写法（见附录,2008年版的附录）；修改了英文单词的翻译：偏离、危害（见A.1.2、A.1.3,2008年版的A.1.2、A.1.3）；修改了英文单词的翻译：风险（见B.1,2008年版的B.1）；修改了图B.6和图B.7（见附录B,2008年版的附录B)；修改了图 B.1、图 B.2、图B.3、图B.4、图 B.5、图 B.6和图B.7的图题(见附录 B,2008年版的附录 B); -修改了图 C.2（见附录 C,2008年版的附录 C); 将资料性附录 D改为规范性附录 D; 补充说明了专业防护屏试验条件（见D.1,2008年版的D.1)；
II GB/T 7247.4—2016/IEC 60825-4:2011
一增加了专业防护屏制造商提供的信息（见D.4）； -增加了图 D.2(见附录 D); 修改了英文单词的翻译：眼的标称危害距离、总则、机器人、聚焦头、光束传输、异常、指引、工艺 (见 E.2.6、E.3.2、E.3.2.5、E.3.2.7、E.3.2.9、E.3.2.9、E.5、E.5.3,2008 年版的 E.2.6、E.3.2、 E.3.2.5、E.3.2.7、E.3.2.9、E.3.2.9、E.5、E.5.3) ; -修改了附录 F的标题（见附录 F,2008 年版的附录 F); 修改了F.2.1总则中部分英文单词的翻译（见F.2.1,2008年版的F.2.1）；修改了英文单词的翻译：最低合理可行、可移动的联锁防护屏、固态金属板、支撑、人机因素、媒介、故障(见F.2.3、F.5.4、F.6.1.2、F.6.2、F.6.4、F.8.2、F.8.4,2008 年版的F.2.3、F.5.4、F.6.1.2、 F.6.2、F.6.4、F.8.2、F.8.4) ; 修改了图F.1、图F.2、图F.3、图F.4、图F.5、图F.6、图F.7、图F.8、图F.9、图F.10、图F.11、图 F.12、图F.13、图 F.14、图F.15、图 F.16、图 F.17、图 F.18、图 F.19、图 F.20、图 F.21和图 F.22
（见附录F,2008 年版的附录 F); 增加了规范性附录G:光束传输系统; 删除了参考文献［4］GB/T16855.100—2005　机械安全　控制系统有关安全部件　 第 100 部分：GB/T16855.1的应用指南”；增加了参考文献[5］　GB/T16856.2—2008　机械安全　风险评价　第 2部分：实施指南和方法举例; 增加了参考文献[8］GB/T18831一2002　机械安全　带防护装置的联锁装置　设计和选择原则; 增加了参考文献[11］ISO11252：2004　激光器与激光相关装备　激光器件　文件的最低要求(Lasers and laser-related equipment--Laser device--Minimum requirements for docu- mentation)。
本部分使用翻译法等同采用IEC60825-4：2011《激光产品安全第4部分：激光防护屏》（英文
版）。
与本部分中规范性引用的国际文件有一致性对应关系的我国文件如下：
-GB/T18490-2001　激光加工机械　安全要求(eqvISO 11553:1996) 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本部分由中国机械工业联合会提出。 本部分由全国光辐射安全和激光设备标准化技术委员会（SAC/TC 284)归口。 本部分起草单位：中国计量科学研究院、北京光电技术研究所、中国电子科技集团公司第十一研究
所、上海市计量测试技术研究院、武汉华工激光工程有限责任公司。
本部分主要起草人：邓玉强、马冲、孙青、吴爱平、戚燕、夏铭、卢飞星、张平雷、李京。 本部分所代替标准的历次版本发布情况为：
GB 18151—2000,GB/T 18151—-2008。
N GB/T 7247.4—2016/IEC 60825-4:2011
引言
在低量值的辐照度或辐照量照射下，对防护屏的材料和厚度的选择，主要取决于屏蔽激光辐射所需的光学衰减量。然而,在高量值的辐照度或辐照量照射下，还要考虑激光辐射对消蚀防护屏材料的效果一一典型的现象有熔融、氧化或烧蚀，此过程可导致激光辐射穿透不透光材料。
GB7247.1-2012给出了激光防护屏的一般导则，包括人员接触、联锁装置和标记，以及高功率激光防护罩和围封设计。
本部分仅涉及激光辐射的防护，不涉及材料加工中二次辐射可能引起的危害。 激光防护屏也可遵照激光防护镜的标准，但对于满足本部分的要求是不充分的。 术语“辐照度”含有“辐照度”或“辐照量”的意思，应根据情况适当选取。
V GB/T 7247.4—2016/IEC 60825-4:2011
激光产品的安全第4部分：激光防护屏
1范围
《激光产品的安全》的本部分说明了用来围封激光加工机工作区域的永久和临时（如检修)激光防护
屏的要求，以及专用激光防护屏的技术要求。
本部分适用于包括目视透明屏及视窗、围挡、激光防护帘和防护墙在内的防护屏的所有组成部分（见附录G）。对激光产品的不围封加工区的防护罩中的光路元件、光束终止器以及其他部分的要求包含在 GB 7247.1—2012 中。
本部分还指出了： a） 如何评估和规范激光防护屏的防护性能(参见附录F); b）如何选择激光防护屏。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件,其最新版本(包括所有的修改单)适用于本文件。
GB7247.1—一2012　激光产品的安全　第1部分：设备分类、要求（IEC60825-1:2007,IDT) GB/T15706-2012　机械安全　设计通则　风险评估与风险减小(ISO12100:2010,IDT)1) GB/T16855.1—2008　机械安全　控制有关安全部件第1部分：设计通则（ISO13849-1:2006，
IDT)
ISO 11553-1:2005　机械安全　激光加工机械　安全性要求（Safety of machinery-Laser process ing machines-Safety requirements)
3术语和定义
GB7247.1一2012界定的以及下列术语和定义适用于本文件。
3.1
主动式防护屏的防护时间 active guard protection time 主动式激光防护屏前表面在一给定激光照射下，主动式防护屏发出使其后表面的激光辐射不超过
1类可达发射极限（AEL)激光辐射的终止信号的最短时间。 3.2
主动式防护屏终止信号active guard termination signal 主动式防护屏在前表面受到过量激光照射时所发出的旨在触发激光辐射自动终止的信号。 1）GB/T15706—2012机械安全　设计通则　风险评估与风险减小（ISO12100:2010,IDT)替代了转化标准原
文引用的三个文件：GB/T15706.1一2007　机械安全　基本概念与设计通则　第1部分：基本术语和方法（ISO12100- 1：2003,IDT）、GB/T15706.2—2007　机械安全　基本概念与设计通则　第2部分：技术原则（ISO12100-2：2003， IDT)、GB/T16856.1—2008　机械安全　风险评价　第1部分：原则(ISO14121-1：2007,IDT)。 GB/T 7247.4-2016/IEC 60825-4:2011
注：安全联锁装置变为开路的动作认为是一个信号，下同。
3.3
主动式激光防护屏　active laserguard 作为安全控制系统一部分的激光防护屏。当激光防护屏前表面受到激光辐射时，安全控制系统依
据受辐射情况产生一个主动防护的终止信号来终止激光辐射。 3.4
可预计照射限 foreseeable exposure limit; FEL 在维护检查间隔期内，在正常且合理的可预料的故障条件下估算的激光防护屏前表面所能受到的
最大激光照射量。 3.5
前表面 front surface 激光防护屏暴露于激光辐射的表面。
3.6
激光防护屏 laser guard 通过防止其后表面可能接触超过1类AEL的激光辐射来限制危险区范围的实物挡屏。
3.7
激光加工机 laser processing machine 在ISO11553-1规定范围内,采用激光对材料进行加工的机械。
3.8
激光终止时间 laser termination time 主动式防护屏发出终止信号到激光停止发射所占用的最长时间。 注：激光终止时间与主动式激光防护屏的响应时间无关，而与激光加工机，特别是激光安全防护光闸的响应时间
有关。
3.9
维护检查间隔 maintenance inspection interval 激光防护屏相邻两次安全维护检查间隔的时间。
3.10
被动式激光防护屏 passive laser guard 仅依靠其本身物理性质工作的激光防护屏。
3.11
加工区 process zone 激光束与被加工材料相互作用的区域。
3.12
专用激光防护屏 proprietary laser guard 制造商提供的具有特定防护照射限值的被动式或主动式激光防护屏。
3.13
防护照射限 protective exposure limit; PEL 在激光防护屏后表面可接触到的激光辐射不超过1类AEL的条件下,其前表面所允许的最大激光
辐射量。
注1：实际上，可能存在多于一次的激光最大辐射。 注2：如果激光防护屏的不同部位明显可辨（例如，激光防护屏上的观察窗口），不同PEL可指定用于激光防护屏的
不同部位。
2
