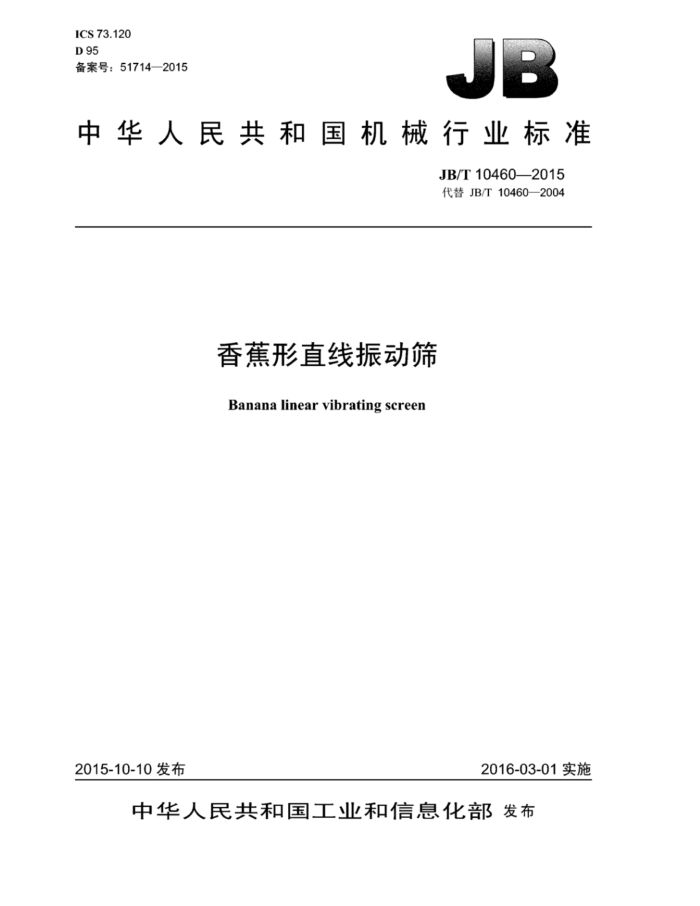

ICS73.120 D 95 备案号：51714—2015
中华人民共和国机械行业标准
JB/T10460-2015 代替JB/T10460—2004
香蕉形直线振动筛
Banana linear vibrating screen
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T10460—2015
目 次
前言 1 范围
1
规范性引用文件.. 型式与基本参数. 3.1型式.. 3.2 型号... 3.3 基本参数. 4技术要求
2
3
3
4.1 一般要求. 4.2 整机性能要求. 4.3 主要零部件要求. 4.4 主要配套件要求. 4.5 安全要求. 4.6 外观质量要求 4.7 成套供货范围 5试验方法.
X
.5
检验规则.. 6.1 检验分类. 6..2出厂检验. 6.3型式检验. 7标志、标签和使用说明书 8 包装、运输和贮存.
6
.5
6
6 JB/T10460—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10460—2004《香蕉形直线振动筛》，与JB/T104602004相比主要技术变化如下：
表1中删减了小规格产品，增加了大规格产品，调整了振幅、振动频率等技术参数：提高了安装主梁制造精度，降低了任意对称点振幅允差值、振动角允差值和空运转噪声值：增加了对筛框的焊接质量要求；增加了易燃、易爆气体环境用产品的防爆要求；补充了振动器同轴度和中心距允差要求；增加了漆膜厚度和漆膜附着力要求：增加了安全要求。
本标准由中国机械工业联合会提出本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准负责起草单位：鞍山重型矿山机器股份有限公司。 本标准参加起草单位：山东莱芜煤矿机械有限公司。 本标准主要起草人：徐文彬、王书博、李素妍、刘春玉、杨永柱、黄嘉琳。 本标准所代替标准的历次版本发布情况为：
JB/T10460—2004
II JB/T10460—2015
香蕉形直线振动筛
1范围
本标准规定了香蕉形直线振动筛的型式、基本参数、技术要求、试验方法、检验规则、标志、标签、 使用说明书。包装，运输和贴存。
本标准适用能使物料实现等厚筛分的香蕉形直线振动筛（以下简称香蕉筛）。
2规范性引用文件
下列文件对寸本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用」本文件。
GB/T191包装储运图示标志 GB713一2014锅炉和压力容器用钢板 GB/T1184一1996形状和位置公差未注公差值 GB/T1231一2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1720—1979漆膜附着力测定法 GB/T1800.1—2009 产品几何技术规范（GPS） 极限与配合第1部分：公差、偏差和配合的
基础
GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T9969 工业产品使用说明书总则 GB/T10095.1—2008圆柱齿轮精度制 第1部分：轮齿同侧齿面偏差的定义和允许值 GB/T10095.2—2008圆柱齿轮精度制 第2部分：径向综合偏差与径向跳动的定义和允许值 GB/T 11352 一般工程用铸造碳钢件 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T23934 热卷圆柱螺旋压缩弹簧技术条件 GB25521 矿用筛分设备安全要求 GB/T25706 矿山机械产品型号编制方法 JB/T3278 焊接条缝筛板 JB/T4042 振动筛试验方法 JB/T5000.3一2007重型机械通用技术条件第3部分：焊接件 JB/T5000.12一2007重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5496 振动筛制造通用技术条件 JB/T8584 橡胶-金属螺旋复合弹簧 JB/T9031 矿用冲孔筛板 JB/T10460—2015
3型式与基本参数
3.1型式
香蕉筛是由电动机驱动，具有减速传动装置，由外置式偏心块、齿轮强迫同步箱式振动器和多段不同倾角的筛面构成的座式安装的直线振动筛。电动机可左装或右装 3.2型号
香蕉筛的型号表示方法应符合GB/T25706的规定。型号表示方法如下：口ZX口-I口
筛面段数筛面长度，单位为分米（dm）筛面宽度，单位为分米（dm）用途：F表示分级，T表示脱水、脱介、脱泥香燕形直线振动筛筛面层数，单层不标注
示例1：单层筛面，筛面宽度为3.0m=长度为6.1m=由5段不同倾角筛面组成的用于物料脱介的香蕉形直线振动筛标记为
ZXT-3061/5 香蕉筛
示例2：双层筛面，筛面宽度为3.6m，长度为7.3m，由6段不同倾角筛面组成的用于粒度分级的香蕉形直线振动筛标记为：
2ZXF-3673/6香蕉筛
3.3基本参数
香蕉筛的基本参数应符合表1的规定。
表1 入料
筛 面
筛面规格
宽×长 层 面积 段 倾角 粒度 筛孔尺寸 振动
振动 Hz
电动机功率 kw 15
处理量 t/h 150650 180~800 22
振幅 mm
mm (°) 角 频率
型号
mXm 数 m2 数 (°) mm
8.64 4
ZXF-1848/4 1.8X4.8
ZXF-1861/5 1.8X6.1 10.98 5
11.52
22
ZXF-2448/4 2.4X4.8 ZXF-2461/5 2.4X6.1 14.64 5 ZXF-2473/6 2.4X7.3
220~1000 250~1200 30 280~1500 37
X
17.52 6 18.30 5
10~35 ≤300 13.0~100.0 45 5 15.00
37
ZXF-3061/5 3.0X6.1 ZXF-3073/6 3.0×7.3 21.90 6 ZXF-3085/7 3.0X8.5
3201700
350~1800 37 400~2000 45 400~2000 45
25.50 7
ZXF-3661/5 3.6X6.1 21.96 5
26.28 16
45
ZXF-3673/6 3.6X7.3
450~2200
2 JB/T10460—2015
4.2整机性能要求 4.2.1# 振幅误差不应超出土0.5mm。 4.2.2 筛箱横向摆动不应超过1mme 4.2.3 振动角误差不应超出土2° 4.2.4 筛箱两侧任意两对称点的振幅差值不应超过0.25mm。 4.2.5 振动频率误差不应超出规定值的土2.5% 4.2.6 振动器偏心块应运转平稳灵活，无卡阻现象。 4.2.7 轴承温升不应超过40℃，最高温度不应超过75℃。 4.2.8 空运转噪声不应超过87dB（A）。 4.2.9 筛箱两侧对称支承弹簧静压缩后高度之差不应大于3mm。 4.3主要零部件要求 4.3.1筛箱 4.3.1.1 筛箱侧板材料力学性能不应低于GB713一2014中Q245R的规定，并不得拼接 4.3.1.2钢制折弯件不应有裂纹和伤痕。 4.3.1.3筛箱两侧板平行度误差每平方米不应大于1mm。 4.3.1.4筛框上任意筛面的支撑横梁所构成的平面，其平面度误差每平方米不应大于2mm其对角线等长误差每米不应大于1mm 4.3.1.5横梁不允许在垂直方向拼接，横梁焊后应消除应力。 4.3.1.6筛箱上的振动器主梁、筛面支撑横梁的端面对自身轴线的垂直度误差每平方米不应大于 0.2 mm. 4.3.1.7筛箱上联接主要构件的紧固件的抗拉强度不应小于785MPa，硬度为24HRC31HRC。 4.3.1.8焊接件应符合JB/T5000.3一2007的规定。其中焊缝质量评定级别：对接焊缝不应低于BS级，角焊缝和其他焊缝不应低于BK级，焊接接头缺陷不应低于I级；尺寸公差精度等级不应低于B级：几何公差不应低于F级 4.3.2振动器 4.3.2.1 振动器应采用规定牌号的润滑油，润滑脂，并应无渗油。 4.3.2.2振动器箱体铸造应符合GB/T11352的规定。 4.3.2.3振动器零件不应有裂纹和其他可见缺陷，回转件不允许焊补修整。 4.3.2.4齿轮应符合GB/T10095.1—2008中8级精度和GB/T10095.2—2008中7级精度的要求。 4.3.2.5装配齿轮时应使轮缘刻线对正，保证偏心块相位要求。 4.3.2.6振动器两转动轴对应的齿轮副的中心距（即箱体上两轴承座孔的中心距）极限偏差，不应超过以中心距为公称尺寸所对应的GB/T1800.1一2009中标准公差值IT7的1/2 4.3.2.7振动器箱体轴承座孔中心线同轴度误差应符合GB/T1184一1996中以同轴两孔最大距离为主参数的6级精度的要求。 4.4主要配套件要求 4.4.1用于联接主要构件的高强度螺栓性能不应低于GB/T1231一2006中10.9S级的规定。 4.4.2 冲孔筛板应符合JB/T9031的规定。 4.4.3 焊接不锈钢条缝筛板应符合JB/T3278的规定 4.4.43 金属螺旋弹簧应符合GB/T23934的规定，橡胶-金属螺旋复合弹簧应符合JB/T8584的规定。
4 JB/T10460—2015
4.5安全要求
4.5.1香蕉筛外露的旋转和传动部件外侧应设置防护装置，其安全措施应符合GB25521的规定。 4.5.2香蕉筛电气设备安全要求应符合GB5226.1的规定。 4.5.3用于易燃、易爆气体环境中的香蕉筛，其电动机应符合GB/T4942.1一2006中防护等级为IP55 的YB系列隔爆电动机的规定。 4.6外观质量要求 4.6.1香蕉筛的涂装应符合JB/T5000.12一2007的规定。除锈等级不应低于St3。所有外露非机械加工表面均应涂两层底漆和两层面漆，漆膜总厚度不应低丁100um，漆膜附着力不应低丁GB/T1720一1979 中2级的规定。涂漆表面应均匀，不应有气泡、脱落、流痕及裂纹等缺陷。 4.6.2焊缝处不应有漏焊、气孔、夹渣和堆积等缺陷。 4.7成套供货范围
香蕉筛的成套供货范围应包括： a）筛箱（振动器、筛网装配其上）： b）减振弹簧及其支承底座； c）电动机及其支架： d）传动装置； e）旋转件防护罩。
5试验方法
5.1香蕉筛的试验方法应符合JB/T4042的规定。 5.2外观质量目测检验，漆膜厚度用电磁式膜厚计检验，漆膜附着力按GB/T1720一1979规定的方法检验。
6 检验规则
6.1检验分类
香蕉筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.14 每台香蕉筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2 出厂检验在制造厂进行，检验项目为4.2和4.6。 6.3型式检验 6.3.1有下列情况之一时，香蕉筛应进行型式检验：
a）新产品试制或老产品转厂生产： b）正式生产后。产品结构、材料或工艺有较大改变，可能影响产品性能： c）正常生产时，每隔三年： d）停产一年以上，恢复生产；
5
