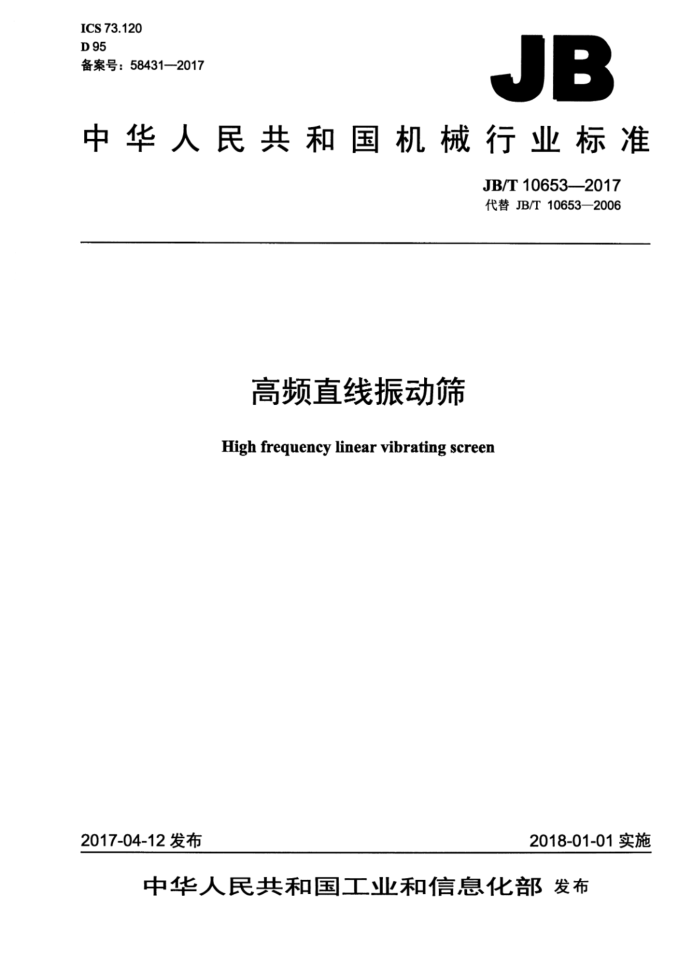

ICS 73.120 D 95 备案号：58431—2017
JB
中华人民共和国机械行业标准
JB/T10653——2017 代替JB/T10653—2006
高频直线振动筛
High frequency linear vibrating screen
2017-04-12发布
2018-01-01实施
中华人民共和国工业和信息化部发布 JB/T10653—2017
目 次
前言范围
1 2
规范性引用文件 3产品分类. 3.1 型式. 3.2 型号.. 3.3 基本参数 4技术要求.. 4.1 一般要求 4.2 主要零部件要求.. 4.3 整机性能要求. 4.4 安全要求.. 4.5 外观质量要求. 4.6 成套供货范围. 5 试验方法， 6检验规则... 6.1检验分类.. 6.2出厂检验. 6.3 型式检验 7标志、标签和使用说明书 8包装、运输和贮存
00E JB/T10653—2017
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T10653一2006，与JB/T10653-2006相比主要技术变化如下：
增加了箱式振动器双电动机自同步驱动和箱式振动器强迫同步驱动两种型式的高频筛，调整了产品规格及技术参数；删除了基本参数表中的参考质量；一增加了焊接质量的要求；增加了结构要求；修改完善了筛框的成型质量要求；增加了筛箱两侧对称点的振动方向角偏差要求：修改了筛箱横向摆动与噪声要求；完善了涂装要求。
本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：王琦玮、黄涛、杨永柱、张宝田、黄嘉琳、李鹏、王淑英。 本标准所代替标准的历次版本发布情况为：
JB/T10653—2006。
II JB/T10653—2017
高频直线振动筛
1范围
本标准规定了高频直线振动筛的产品分类、技术要求、试验方法、检验规则、标志、标签、使用说明书、包装、运输和贮存。
本标准适用于煤炭、冶金、选矿、电力、水利、建材、轻工和化工等行业对细粒物料进行脱水和（湿式）分级的高频直线振动筛（以下简称高频筛）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB/T713一2014锅炉和压力容器用钢板 GB/T1231一2006钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T17201979漆膜附着力测定法 GB/T1804-2000 一般公差未注公差的线性和角度尺寸的公差 GB5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 工业产品使用说明书总则 GB/T13306 标牌 GB/T13384 机电产品包装通用技术条件 GB/T25706 矿山机械产品型号编制方法 JB/T3278焊接条缝筛板 JB/T4042振动筛试验方法 JB/T5000.3一2007重型机械通用技术条件第3部分：焊接件 JB/T5000.10一2007重型机械通用技术条件第10部分：装配 JB/T5000.12一2007重型机械通用技术条件第12部分：涂装 JB/T5000.13重型机械通用技术条件第13部分：包装 JB/T5496振动筛制造通用技术条件 JB/T12178 振动筛用块偏心式振动器 JB/T12179 9振动筛用箱式振动器
3产品分类
3.1型式
高频筛是由电动机通过联轴器直接驱动筛箱上的振动器，使筛箱产生直线振动轨迹，振动频率不低于24Hz的振动筛。高频筛筛面为条缝筛板。高频筛按振动器与驱动方式分为块偏心式振动器双电动机自同步驱动、箱式振动器双电动机自同步驱动以及箱式振动器强道同步驱动三种型式。电动机可左装或
1 JB/T10653—2017
右装。 3.2型号
高频筛的型号应符合GB/T25706的规定，型号表示方法如下： z K (x) G (Q)
筛面长度，单位为分米（dm）筛面宽度，单位为分米（dm）强迫同步，自同步不标注高频振动箱式振动器，非箱式不标注块偏心式振动器直线振动筛
示例1：筛面宽度为1400mm、筛面长度为4500mm的块偏心式振动器自同步高频筛，标记为：
ZKG-1445高频筛
示例2：筛面宽度为1500mm、筛面长度为3100mm的箱式振动器自同步高频筛，标记为：
ZKXG-1531高频筛
示例3：筛面宽度为1800mm筛面长度为4200mm的箱式振动器强迫同步高频筛，标记为：
ZKXGQ-1842高频筛
3.3基本参数
高频筛的基本参数应符合表1的规定。
4技术要求
4.1一般要求 4.1.1高频筛应符合本标准和JB/T5496的规定，并按经规定程序批准的图样及技术文件制造。 4.1.2 2外协件、外购件应有产品质量合格证明文件，并经质量检验部门检验合格后方可进行装配。
表1
筛面
振动 振动方
筛面 筛孔 筛面 粒度 入料面积 尺寸 倾角 m2 mm (") mm
振幅 mm
频率 向角 处理量
电动机功率
结构型式
型号
t/h
kw
Hz (°)
3.60
8~15 2X5.5 11~16 2X5.5
ZKG-1230 ZKG-1237 块偏心振动器 4.44 ZKG-1430 双电动机 4.20 0.20~1.00 -5~5 ≤50 1.50~2.00 24.0 40 10~15 2×5.5 ZKG-1437 自同步驱动 5.18
13~18 2X5.5 16~25 2X5.5
ZKG-1445 2
6.30 JB/T10653—2017
785MPa；高强度螺栓应符合GB/T1231一2006的规定，其螺栓性能等级应为10.9S级。 4.2.1.2侧板与筛面横梁应选用焊接性能良好的材料，其力学性能不应低于GB/T713一2014中Q245R 的要求。 4.2.1.3侧板成型后其平面度误差每平方米不应超过2mm，且不准许拼接。 4.2.1.41 筛面横梁成型后安装筛板的表面平面度误差每平方来不应超过2mm，且筛面横梁不准许在垂直于轴线方向拼接。 4.2.1.51 筛框成型后对角线等长误差每米不应超过1mm 4.2.1.61 筛框成型后各横梁安装筛面的支承面应在同一平面内，其平面度误差每平方米不应大于2mm 累积误差不应超过5mm。 4.2.1.7焊接条缝筛板应符合JB/T3278的规定。 4.2.2振动器 4.2.2.1 块偏心式振动器应符合JB/T12178的规定。 4.2.2.2 箱式振动器应符合JB/T12179的规定。 4.2.3减振装置
支撑弹簧为橡胶弹簧或金属圆柱螺旋弹簧，其刚度偏差不应超出规定值的土5%。装配后筛箱两侧对称部位弹簧静压缩高度差不应超过2mm，给料端与排料端弹簧静压缩高度差不应超过5mm。 4.3整机性能要求 4.3.1筛箱横向摆动不应大于0.5mm 4.3.2筛箱两侧对称点的振动方向角偏差不应超出土1°。 4.3.3筛箱两侧对称点的振幅差不应大于0.2mm。 4.3.4振动频率偏差不应超出规定值的土2.5% 4.3.5振动器轴承部位温升不应超过40℃，最高温度不应超过75℃。 4.3.6高频筛空运转时的噪声不应超过86dB（A）。 4.3.7 高频筛运行应平稳、灵活，无卡阻现象。 4.3.8高频筛工作时物料不应有跑偏现象。 4.4 安全要求 4.4.1 高频筛的外露转动部件应有安全防护罩。 4.4.2高频筛的电气设备应符合GB5226.1的规定。 4.5外观质量要求 4.5.1高频筛的涂装应符合JB/T5000.12一2007的规定采用喷射和抛丸处理时除锈等级不应低于 Sa2%，采用手工或动力工具除锈时不应低于St3。 4.5.2所有外露非机械加工表面均应涂两层底漆和两层面漆。漆膜总厚度不应低于100μm，漆膜附着力不应低于GB/T1720一1979中2级的规定。涂漆表面应均匀，不应有脱漆剥落、气泡、裂纹和流痕等缺陷。 4.6成套供货范围
高频筛成套供货范围应包括： a）筛箱（振动器：筛网为装配状态）： b）减振装置：
4 JB/T10653—2017
c）支撑装置； d）电动机及其支架： e）转动部件安全防护罩。
5试验方法
高频筛的试验应按照JB/T4042的规定进行。
6检验规则
6.1检验分类
高频筛的检验分为出厂检验和型式检验。 6.2出厂检验 6.2.1每台高频筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2高频筛的出厂检验应在制造厂进行。出厂检验下列项目：
a）振幅； b）筛箱横向摆动； c）振动方向角； d）筛箱两侧对称点振幅差： e）振动频率： f）振动器轴承部位温升和最高温度： g）空运转噪声； h）对称点弹簧静压缩高度差； i）安全防护； j）外观质量。
6.3型式检验 6.3.1有下列情况之一时，产品应进行型式检验：
a）新产品试制或老产品转厂生产； b）产品正式生产后，结构、材料或工艺有较大改变，可能影响产品性能； c）正式生产的产品每满三年； d）产品停产一年以上恢复生产； e）出厂检验结果与上次型式检验有较大差异： f）国家质量监督检验机构提出进行型式检验的要求。
6.3.2型式检验应包括本标准的全部要求。 6.3.3型式检验应从出厂检验合格的产品中随机抽取一台进行。如检验不合格应加倍抽检，如仍不合格则判定型式检验不合格。
7标志、标签和使用说明书
7.1每台高频筛均应在适当而明显的位置固定产品标牌。标牌应符合GB/T13306的规定，并标明下列
5
