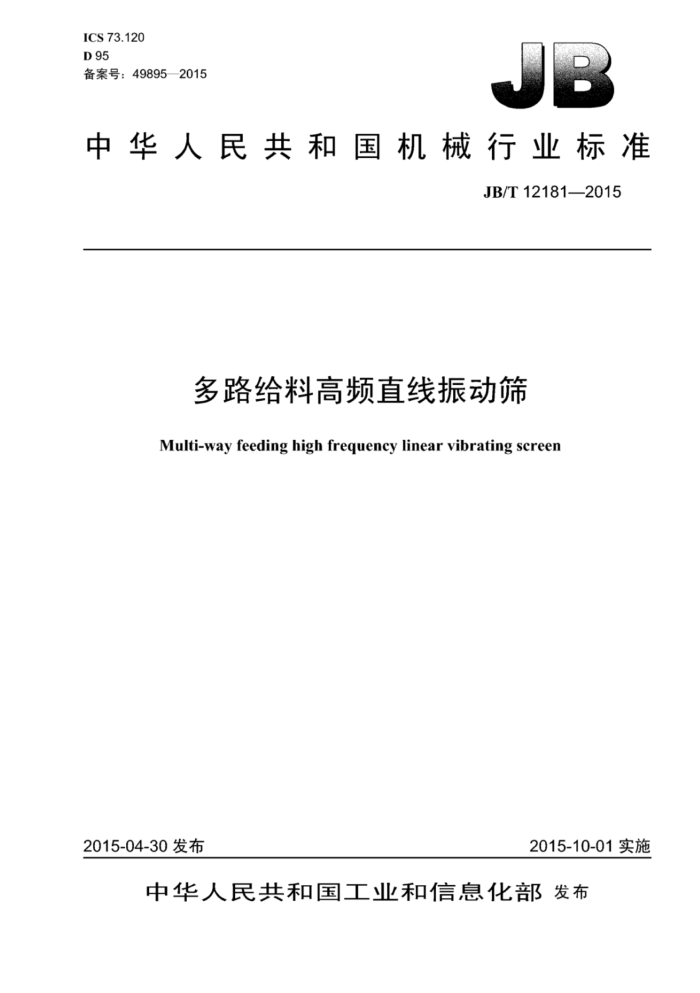

ICS 73.120 D 95 备案号：49895—2015
中华人民共和国机械行业标准
JB/T12181—2015
多路给料高频直线振动筛
Multi-way feeding high frequency linear vibrating screen
2015-10-01实施
2015-04-30发布
中华人民共和国工业和信息化部发布 JB/T12181—2015
目 次
前言 1 范围 2 规范性引用文件， 3 型式与基本参数 3.1型式. 3.2 型号... 3.3 基本参数. 4技术要求. 4.1 一般要求.. 4.2 环境适应性要求 4.3 主要部件要求.. 4.4 主要配套件要求. 4.5 整机性能要求 4.6 安全要求... 4.7 外观质量要求... 4.8 成套供货范围.. 5 试验方法. 6 检验规则. 6.1 检验分类. 6.2 出厂检验 6.3 型式检验. 7标志、标签和使用说明书
包装、运输和贮存
8 JB/T12181—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国矿山机械标准化技术委员会（SAC/TC88）归口。 本标准起草单位：鞍山重型矿山机器股份有限公司。 本标准主要起草人：琦玮、刘春玉、孙海军、杨永柱、黄嘉琳。 本标准为首次发布。
II JB/T12181—2015
多路给料高频直线振动筛
1范围
本标准规定了多路给料高频直线振动筛产品的型式与基本参数、技术要求、试验方法、检验规则、 标志、标签、使用说明书、包装、运输和贮存。
本标准适用丁对细粒物料进行湿式分级、脱水和脱介的多路给料高频直线振动筛（以下简称高频筛）。
2规范性引用文件
下列文件对了本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用汀本文件。
GB/T191 包装储运图示标志 GB713—2014 锅炉和压力容器用钢板 GB/T1184—1996 形状和位置公差未注公差值 GB/T1231—2006 钢结构用高强度大六角头螺栓、大六角螺母、垫圈技术条件 GB/T1720—1979 漆膜附着力测定法 GB/T1804—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T4942.1—2006 旋转电机整体结构的防护等级（IP代码）分级 GB 5226.1 机械电气安全机械电气设备第1部分：通用技术条件 GB/T 6388 运输包装收发货标志 GB/T 9969 .T业产品使用说明书 总则 GB/T 13306 标牌 GB/T 13384 机电产品包装通用技术条件 GB/T 25706 矿山机械产品型号编制方法 JB/T4042 振动筛 试验方法 JB/T5000.3—2007 重型机械通用技术条件第3部分：焊接件 JB/T5000.12—2007 重型机械通用技术条件第12部分：涂装 JB/T5000.13 重型机械通用技术条件第13部分：包装 JB/T5496 振动筛制造通用技术条件
3 型式与基本参数
3.1型式
高频筛是由两台振动电动机在相同参数、异向旋转条件下直接驱动筛箱产生振动，振动频率不低于 24Hz的座式直线振动筛。高频筛有两种型式：单筛单路给料，其结构如图1所示；多筛叠加多路给料，其结构如图2所示。
1 JB/T12181—2015
一机架：一集料漏斗：
说明：
5
一筛箱；一给料箱：一剪切弹簧装置；
图
6-振动电动机。
一机架：集料漏斗：一报动电动机。
说明：
一筛箱；一给料箱：
图2
1.
收切弹簧装置： JB/T12181—2015
4 技术要求
4.1一般要求 4.1.1 高频筛应符合本标准和JB/T5496的规定，并按照经规定程序批准的图样及技术文件制造， 4.1.2 外协件、外购件应有合格证，并经质量检验部门检验合格后方可进行装配 4.1.3 焊接件应符合JB/T5000.3一2007的规定。其中焊缝质量评定级别：对接焊缝不应低于BS级角焊缝和其他焊缝不应低于BK级，焊接接头缺陷不应低于IⅡ级；尺寸公差精度等级不应低于B级几何公差精度等级不应低于F级。 4.1.4加工件线性尺寸未注公差应符合GB/T1804一2000中m级的规定， 4.1.5 加工件未注几何公差应符合GB/T1184一1996中K级的规定。 4.2环境适应性要求
高频筛在下列条件下应能正常工作： a）室内运行，室温为0℃～40℃ b）物料温度为5℃～60℃； c）矿浆质量分数为30%~50%。
4.3主要部件要求 4.3.1 筛箱应符合以下要求：
a）侧板应选择焊接性能良好，力学性能不低于GB713一2014中Q245R要求的材料。其平面度误
差每平方米不应超过2mm； b）筛面托架成形后上表面平面度误差每平方米不应超过2mm，对角线等长误差每米不应超过
1 mm; c）筛框成形后其对角线等长误差每米不应超过1mm； d）侧板、筛框横梁、筛箱框架连接梁不允许拼接； e）筛箱装配后筛网张力应均匀一致，保证筛面平整，无局部松弛现象； f）筛箱装配后筛网与两侧板间最大间隙不应大于0.1mm，工作时不得有漏料现象。
4.3.2多筛叠加时联按筛箱的框架应符合以下要求：
a）框架对角线等长误差每米不应超过1mm b）框架同侧的上纵梁和下纵梁的平行度误差每米不应超过1mm。
4.4主要配套件要求 4.4.1用于连接主要构件的环槽铆钉的抗拉强度不应低于785MPa或硬度不低于26HRC，高强度螺栓力学性能不应低于GB/T1231一2006中10.9S级的规定。 4.4.2聚氨酯筛网硬度应为邵氏硬度A75～85，拉伸强度不应低于40MPa。筛网整体应平直，白由状态对角线等长误差每米不应超过2mm。 4.4.3 3不锈钢编织复合筛网，其三层网复合后应成为一体，粘结部位应牢固，筛网整体应平直，不应有单层松弛现象。筛网对角线等长误差每米不应超过2mm。 4.4.4振动电动机防护等级不应低于GB/T4942.1一2006中IP55的规定。 4.4.5剪切弹簧的硬度应为邵氏硬度A45～60，刚度偏差不应超过规定值的土10%，高度偏差不应超过白由高度的土2%
4 JB/T12181—2015
4.5 5整机性能要求
高频筛的整机性能应符合下列要求： a）振动频率偏差不应超过规定值的土2.5%； b）筛箱两侧板对称点的振幅差值不应大于0.2mm，筛箱横向摆动不应大于0.2mm； c）筛箱两侧板对称点振动方向角相对误差不应超过2°； d）振动电动机轴承温升不应超过40℃，最高温度不应超过75℃， e）空运转时噪声不应超过85dB（A)； f）高频筛应运行平稳、灵活，无卡阻现象； g）所有螺栓应联接牢固，不得有松动现象。
4.6 6安全要求
高频筛的电气设备安全要求应符合GB5226.1的规定。 4.7外观质量要求 4.7.1高频筛涂装应符合JB/T5000.12一2007的规定。除锈等级不应低于St3。 4.7.2所有外露非机械加工表面均应涂两层底漆和两层面漆。漆膜总厚度不应低于100μum，漆膜附着力不应低于GB/T1720一1979中2级的规定。涂漆应均匀，不允许有脱漆、剥落、气泡、裂纹和流痕等缺陷。 4.8 3成套供货范围
高频筛成套供货范围应包括： a）高频筛主机（含振动电动机)； b）剪切弹簧装置； c）高频筛支撑架； d）给料箱； e）集料漏斗。
5试验方法
高频筛的试验方法应符合JB/T4042的规定，
6 检验规则
6.1 检验分类
高频筛的检验分为出厂检验和型式检验。 6.2 出厂检验 6.2.1 每台高频筛须经制造厂质量检验部门检验合格后方可出厂，出厂时应附有证明产品质量合格的文件。 6.2.2 高频筛的出厂检验在制造厂进行，空运转4h后检验下列项目：
a）振动频率： b）振幅；
5
