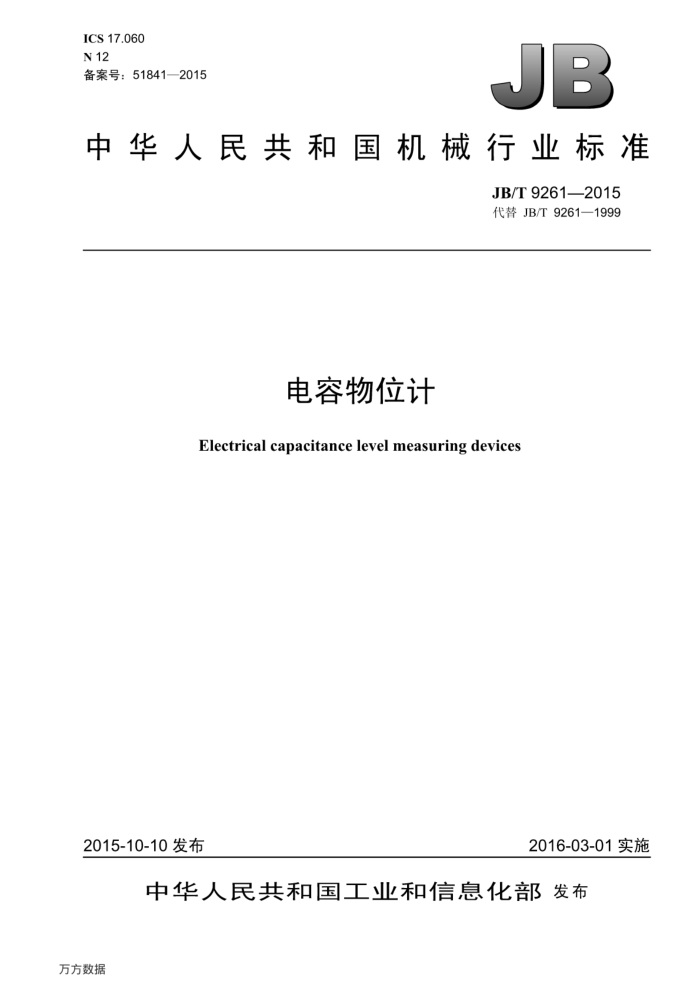

ICS 17.060 N 12 备案号：51841—2015
JB
中华人民共和国机械行业标准
JB/T 9261—2015 代替JB/T9261—1999
电容物位计
Electrical capacitancelevel measuring devices
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布
万方数据 JB/T9261—2015
目 次
前言 1 范围..
III
规范性引用文件 3 术语与定义. 4型式及基本参数
2
4.1 型式... 4.2 基本参数. 5技术要求 5.1 基本误差 5.2 回差. 5.3 重复性. 5.4 输出负载 5.5 稳定性... 5.6 主电源变化. 5.7 电源反向保护 5.8 环境温度影响. 5.9 环境相对湿度影响 5.10 机械振动. 5.11 电磁兼容抗扰度 5.12 绝缘电阻 5.13 绝缘强度 5.14 密封性. 5.15 抗运输环境性能， 5.16 外观. 5.17 防爆性能.. 试验方法..
6
6.1 试验条件 6.2 试验的一般规定 6.3 基本误差、回差和重复性试验 6.4 输出负载试验 6.5 稳定性试验.. 6.6 主电源变化试验. 6.7 电源反向保护试验， 6.8 环境温度影响试验， 6.9 环境相对湿度影响试验 6.10 机械振动试验 6.11 电磁兼容抗扰度试验 6.12 绝缘电阻试验
1
万方数据 JB/T9261—2015
6.13 绝缘强度 6.14密封性试验 6.15抗运输环境性能试验 6.16外观... 6.17防爆性能试验 7检验规则.. 7.1出厂检验， 7.2型式检验.. 8标志、包装和贮存. 8..1标志.... 8.2包装.. 8.3 贮存.. 附录A（资料性附录） 误差及计算实例.
10 10 0 10 10 10
表1仪表基本误差限表2温度系数α取值表3仪表的抗扰度要求和性能判据表4检验项目及顺序表A.1误差表实例表A.2计算实例
4
10 12 12
II
万方数据 JB/T9261—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9261一1999《电容物位计》，与JB/T9261一1999相比主要技术变化如下：
更新了规范性引用文件： -增加了两种电容物位计型式分类方式：按传感器结构分类和按电源接线分类（见4.1.4、4.1.5)；考虑到1.6MPa压力的应用比较普遍，在传感器额定工作压力中增加了1.6MPa（见4.2.3）：考虑到安全节能的24V两线制电容物位计和智能电容物位计日益普及，在基本参数章节增加了相关内容（见4.2.4、4.2.5）；一考虑到电子元器件能适应更加刻的工作条件，在基本参数章节拓宽了电容物位计的正常工作条件（见4.2.6)；一考虑到电容物位计普遍小型化和一体化，在基本参数章节取消了指示仪表的安装方式相关内容
（见1999年版的3.2.7）；一修改了准确度等级，增加了0.25级、0.5级和2.0级，取消了1.5级、2.5级和5.0级；考虑到自动化仪表技术的快速发展带来的仪表使用环境的改变，在技术要求章节中增加了电磁
兼容抗扰度相关要求（见5.11）；绝缘电阻要求从20MQ提高到50MQ（见5.12）；考虑到物位计的实际应用，在防爆性能要求中增加了粉尘防爆相关内容（见5.17)；考虑到物位计仪表的原理和试验的可操作性，在试验方法中增加了允许使用标准电容箱模拟物位变化等相关内容（见6.2)；考虑到电子技术的飞速发展和试验的可操作性，指针式电容物位计已淡出市场，因此取消了指针式电容物位计的相关要求和试验，并且将部分试验项目的单循环采样数量由10个降低到5 个（见6.2，1999年版的4.4）。
-
本标准由中国机械工业联合会提出，本标准由全国工业过程测量控制和自动化标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：天津菲特测控仪器有限公司、上海工业自动化仪表研究院。 本标准参加起草单位：北京瑞普三元仪表有限公司、恩德斯豪斯（苏州）自动化仪表有限公司、福
建上润精密仪器有限公司、上海凡宜科技电子有限公司、上海自动化仪表股份有限公司、深圳万讯自控股份有限公司、重庆霍克川仪仪表有限公司、关津滨海耐特自动化仪表有限公司、中国仪器仪表行业协会自动化分会物位仪表专业委员会。
本标准主要起草人：秦旭东、李明华、李振中、谢一飞、戈剑、张良琪、王鑫、郑维强、陈俊清、 杨耀辉、姜波、陶凯、陈俊儒、李竞武、武丽英。
本标准所代替标准的历次版本发布情况为：
ZBY268—1984; —JB/T9261—1999
II
万方数据 JB/T9261—2015
电容物位计
1范围
本标准规定了电容物位计（以下简称仪表）的术语和定义、型式及基本参数、技术要求、试验方法、 检验规则、标志、包装和贮存。
本标准适用于由传感器和电子转换组件组成，通过检测开口容器或压力容器内物料所处的两极间的
电容来连续测量液位或料位的电容物位计以及以此原理为基础衍生发展的射频导纳物位计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB3836.1 爆炸性环境第1部分：设备通用要求 GB 3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB 3836.4 爆炸性环境第4部分：由本质安全型“i”保护的设备 GB4824—2013 工业、科学和医疗（ISM）射频设备骚扰特性限值和测量方法 GB12476.1可燃性粉尘环境用电气设备第1部分：通用要求 GB 12476.4 可燃性粉尘环境用电气设备第4部分：本质安全型“D” GB/T13384—2008 机电产品包装通用技术条件 GB/T 17626.2 电磁兼容 试验和测量技术静电放电抗扰度试验 GB/T 17626.3 电磁兼容 试验和测量技术射频电磁场辐射抗扰度试验 GB/T17626.4 电磁兼容 试验和测量技术 电快速瞬变脉冲群抗扰度试验 GB/T17626.5 电磁兼容 试验和测量技术浪涌（冲击）抗扰度试验 GB/T 17626.6 电磁兼容 试验和测量技术射频场感应的传导骚扰抗扰度 GB/T 17626.8 电磁兼容 试验和测量技术工频磁场抗扰度试验 GB/T 17626.11 电磁兼容 试验和测量技术电压暂降、短时中断和电压变化的抗扰度试验 GB/T 17626.29 电磁兼容 试验和测量技术直流电源输入端口电压暂降、短时中断和电压变化
的抗扰度试验
GB/T18268.1—2010 测量、控制和实验室用的电设备电磁兼容性要求第1部分：通用要求 GB/T18271.3—2000 过程测量和控制装置通用性能评定方法和程序第3部分：影响量影响的
试验
GB/T25480—2010 仪器仪表运输、贮存基本环境条件及试验方法
3术语与定义
下列术语和定义适用于本文件。
3.1
电容物位计electricalcapacitancelevelmeasuringdevice 通过检测容器内物料（液体或固体）两侧两个电极间的电容来测量物料物位的装置注：其中一个电极可以是容器壁。
1
万方数据 JB/T9261—2015
[GB/T17212—1998，定义P3.1.4.07]
3.2
导电介质 conductivemedium 电导率不小于1×10-3S/m的物质。
3.3
非导电介质 non-conductivemedium 电导率小于1×10-3S/m的物质。
4 型式及基本参数
4.1 型式 4.1.1 仪表按应用环境分为：
普通型；防爆型。
4.1.2 仪表按检测工作介质分为：
检测导电介质型；检测非导电介质型。
4.1.3 仪表按适应工作介质温度分为：
常温型（-40℃~85℃）；低温型（-200℃~-40℃）：高温型（85℃~200℃）。
4.1.4 4仪表按传感器结构分为：
杆式（含带接地管杆式）；绝缘杆式；缆式；绝缘缆式。
4.1.5 仪表按电源接线分为：
两线制型：四线制型。
基本参数
4.2
4.2.1 测量范围
仪表的测量范围分为：
杆式（含绝缘杆式）：<6000mm；缆式（含绝缘缆式）：<25000mm
注1：仪表在上述范围内相应的电容变化量为25pF～4000pF。 注2：制造商可制造不同于上述测量范围（包括电容测量范围）的仪表。
4.2.2 传感器适用工作介质温度范围
传感器适用工作介质温度范围为：-200℃～200℃。特殊情况下，上限温度为800℃。 传感器用于低温（-200℃～-40℃）介质时，应附加温度缓冲器，用于高温（85℃～200℃）介质
时，应附加散热器。
2
万方数据 JB/T9261—2015
5.3重复性
仪表示值或输出信号的重复性误差应不超过基本误差限绝对值的2/5。 5.4输出负载
当仪表的负载电阻在0Q～450Q（输出信号为4mA～20mA）范围内变化时，仪表的示值或输出信号的变化量应不超过基本误差限绝对值的2/5。
示值或输出信号变化量的表示方法与基本误差的表示方法相同。 5.5稳定性 5.5.1始动漂移
仪表分别施加10%和90%量程的输入信号，接通电源，记录5min、1h和4h的仪表示值或输出信号。其示值或输出信号的漂移应不超过基本误差限绝对值的2/5。
输出漂移值的表示方法与基本误差的表示方法相同。 5.5.2长期漂移
仪表施加90%量程的恒定输入信号，接通电源连续运行30天。仪表的示值或输出信号的变化以及试验结束后的下限值和量程的变化均应不超过基本误差限绝对值的2/5
输出的长期漂移量的表示方法与基本误差的表示方法相同。 5.6主电源变化
当交流主电源在额定电压-15%～10%范围内、频率在额定频率土5%范围内组合变化，直流主电源在额定电压-20%～15%范围内变化时，仪表的示值或输出信号的变化量应不超过基本误差限绝对值的 2/5。 5.7电源反向保护
直流供电型仪表应具备防反向保护功能。当仪表电源反向施加允许的最大供电电压后，再正常连接时，仪表应能正常工作，仪表的示值或输出信号的变化量应不超过基本误差限绝对值的2/5。 5.8环境温度影响
在4.2.6规定的工作环境温度范围内，以20℃为基准，在0%、25%、50%、75%和100%量程点，
仪表示值或输出信号的变化量应不超过公式（1）的计算值。
(1)
4=αt2—t**
式中： 4一一由环境温度变化引起的仪表示值或输出信号变化量的允许值； α一温度系数，即温度每摄氏度变化时仪表示值或输出信号变化的百分数，α值从表2中选取； t2——-40℃～70℃范围内的实际温度值，单位为摄氏度（℃)； ti一—20℃土2℃范围内的实际温度值，单位为摄氏度（℃）。
表2温度系数α取值
0.5 0.025
准确度等级温度系数%/℃
0.25 0.012 5
1.0 0.050
2.0 0.100
