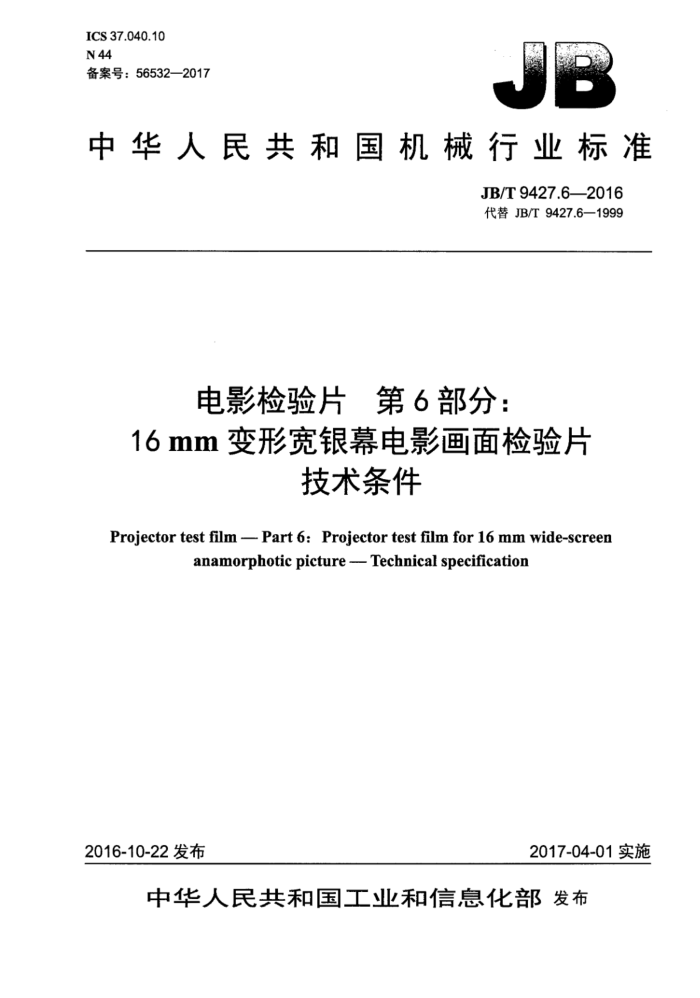

ICS37.040.10 N 44 备案号：56532—2017
中华人民共和国机械行业标准
JB/T9427.62016 代替JB/T9427.6—1999
电影检验片第6部分： 16mm变形宽银幕电影画面检验片
技术条件
Projector test film - Part 6: Projector test film for 16 mm wide-screen
anamorphotic picture -- Technical specification
2016-10-22发布
2017-04-01实施
中华人民共和国工业和信息化部发布 JB/T9427.6-2016
目 次
前言 1 范围 2 规范性引用文件。 3 测试图形和尺寸技术要求
.I1
BSESiESEDSBE.
- ii.ii
e.E.
B.tiEi主6临
55. -
B.eoaeti
80000000000000000588
4
5 试验方法标志、包装、运输和存
6
1 JB/T9427.6—2016
前言
JB/T9427《电影检验片》分为八个部分：
第1部分：35mm电影单声道光学声带检验片技术条件；第2部分：16mm电影单声道光学声带检验片技术条件：第3部分：35mm立体电影画面检验片技术条件；第4部分：16mm立体电影画面检验片技术条件：第5部分：35mm变形宽银幕电影画面检验片技术条件；第6部分：16mm变形宽银幕电影画面检验片技术条件；第7部分：35mm电影放映画面检验片技术条件：第8部分：16mm电影放映画面检验片技术条件。
本部分为JB/T9427的第6部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T9427.6—1999《16mm变形宽银幕电影画面检验片技术条件》：与JB/T9427.6-
1999相比主要技术变化如下：
修改了“规范性引用文件”中的引用文件。
本部分由中国机械工业联合会提出本部分由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本部分起草单位：秦皇岛视听机械研究所，张家港市莱特影视器材有限公司、成都菲斯特科技有限
公司。
本部分主要起草人：邓荣武、吴庆富，张文胜。 本部分所代替标准的历次版本发布情况为：
ZBN004—1988; JB/T9427.6-1999
II JB/T9427.6-2016
电影检验片第6部分：
16mm变形宽银幕电影画面检验片 技术条件
1范围
JB/T9427的本部分规定了16mm变形宽银幕电影画面检验片（以下简称检验片）的测试图形和尺
寸、技术要求、试验方法、标志、包装、运输和贮存。
本部分适用于16mm变形宽银幕电影画面检验片。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注期的引用件，其最新版本（包括所有的修改单）适用于本文件。
JB/T9412一201416mm电影放映画面的位置和尺寸
3测试图形和尺寸
3.1检验片测试图样如图1所示。 3.2检验片测试图结构尺寸及说明如图2所示。
4技术要求
4.1放映画面的位置和尺寸应符合JB/T9412一2014的规定。 4.2检验片的影像、乳剂层的方向及光学声带的位置应与16mm发行拷贝相同。 4.3分辨率测试图案如图3所示，具体要求如下：
a）各组空间频率以公比91o=1/10递增。 b）垂直方向分辨率的空间频率从13线对/mm=16线对/mm、20线对/mm、25线对/mm32线
对/mm到40线对/mm。 c）水平方向分辨率的空间频率从25线对/mm32线对/mm40线对/mm50线对/mm64线
对/mm到80线对/mm。 d）制片过程应保证分辨率测试线条均应清晰可辨，空间频率极限偏差为土7%
4.4变形画幅水平方向的压缩比为2:1。中心视场的椭圆长、短轴之比应为2土0.01。 4.5测试图中除分辨率图案外，全部垂直线的宽度均为水平线宽度的1/2。 4.6画面光学密度的要求如下：
a）画面上最大与最小密度差不小于1.40： b）同一画面密度不均匀性不大于0.10
4.7检验片画面在垂直和水平方向不稳定度的标准偏差值均不大于0.007mm。 4.8放大率标尺长1mm，位于画幅中部的下侧，如图4所示。 4.9放映机画面抖动测试图案为塔形，测试范围为0.01mm~0.05mm共五级，每级递增量为0.01mm （见图4）。
1 JB/T9427.6—2016
4.10 检验片的长度应不小于40m或保证放映时间不少于3.5min。 4.11 检验片的片头，片尾应有1m长的护片段。 4.12 检验片齿孔应完好无损，画面应无明显的划痕、斑点和洗片水迹。
a
上
一
TE
图1 JB/T9427.62016
s1l.obz
1.
Imm
7.24 9.65 10.05
说明：
一摄影机片窗形成的画面：一可放映画幅：
8 行迹观察区： 9画幅抖动测试区： 10—放大率标尺： 11—全视场畸变观测区： 12—检验片光学密度控制区： 13 一检验片画幅不稳定度测试区。
2
3—放映片窗位置偏差； 4-检验片型号标记： 5检验片生产厂家：
一调焦、分辨率，变形系数测试区：
6-
一放映员调试清晰度观测区：
图2
5试验方法
5.1检验片应在温度为20土2℃，相对湿度为60%～70%的条件下平衡一昼夜后，方可进行几何尺寸的测定。 5.24.1、4.3和4.4规定的尺寸，用分度值为0.01mm、放大50倍的工具显微镜或相同精度的仪器、 任取一个画面检查。 5.3使用光栏孔直径为1mm的透射式密度计测量检验片的画面光学密度。测量图2中第12部位：以左右两侧密度的差值确定△D。 5.4测量检验片的画面不稳定度，以下两种方法均可采用：
3 JB/T9427.6—2016
山
中
三
F
005 005 001 1MM
9
25
2
16
图3
图4
a）方法一：使用显微镜，在放大50倍的条件下观察图2中第13部位，如图5所示。在检验片上
任取一段连续读出25个游标卡尺的游标与尺身彼此重合刻线的号码。按公式（1）采用标准偏差的数值计算画面垂直（或水平）方向的不稳定值。
1
图5
(1)
S=41
式中：
S- 一画面垂直（或水平）方向不稳定度的标准偏差值，单位为毫米（mm）：
-游标卡尺的分度值，4=0.005mm；第i个游标卡尺的游标与尺身彼此重合刻线的号码与一组观测号码的算术平均值之差，单位为毫米（mm） -观测的次数，取n-25。
4- W JB/T9427.6--2016
b）方法二：画面垂直方向不稳定度。可用放大倍数为30倍，分度值为0.001mm的阿贝比长仪或
相同准度等级的仪器连续测量任何25个相邻画面的水平方向中心线间的距离，按公式（2）计算标准偏差值。
V2
(2)
?
n-1
式中： S一一画面垂直方向不稳定度的标准偏差值，单位为毫米（mm）； V一一第i个相邻画面，水平方向中心线间的距离测得值与一组测量结果的算术乎均值之差，
单位为毫米（mm）。
画面水平方向不稳定度：可用放大倍数为50倍、分度值为0.001mm的万能工具显微镜或相同精度的仪器连续测量任何25个画面的垂直方向中心线到胶片基准边的距离，按公式（2）计算标准偏差。 式中： S一一画面水平方向不稳定度的标准偏差值，单位为毫米（mm）； V- 一第i个相邻画面，垂直方向中心线到胶片基准边距离的测得值与一组测量结果的算术平
均值之差，单位为毫米（mm）。
5.54.2、4.10、4.11及4.12通过齿孔测量仪和放映检查以确定是否符合规定。
6标志、包装、运输和贮存
6.1检验片应标明产品型号、生产单位名称、执行标准编号。 6.2检验片应绕在直径不小于50mm的片芯上，使乳剂层向里，外包塑料袋，在金属盒内封存，并备有使用说明书一份。
金属盒表面贴有商标，注明名称、型号、长度、检验员代号、生产日期及检验片画面不稳定度值，盖合格证率。 6.3检验片运输时应有金属或木制外包装箱，箱外注明防晒、防水、避免剧烈振动等字样或标志。 6.4检验片存在温度为5℃～25℃、空气相对湿度为50%70%环境中。片盒需平放，距热源1m 以外，不得受硫化氢及氨气等有害气体侵害。
