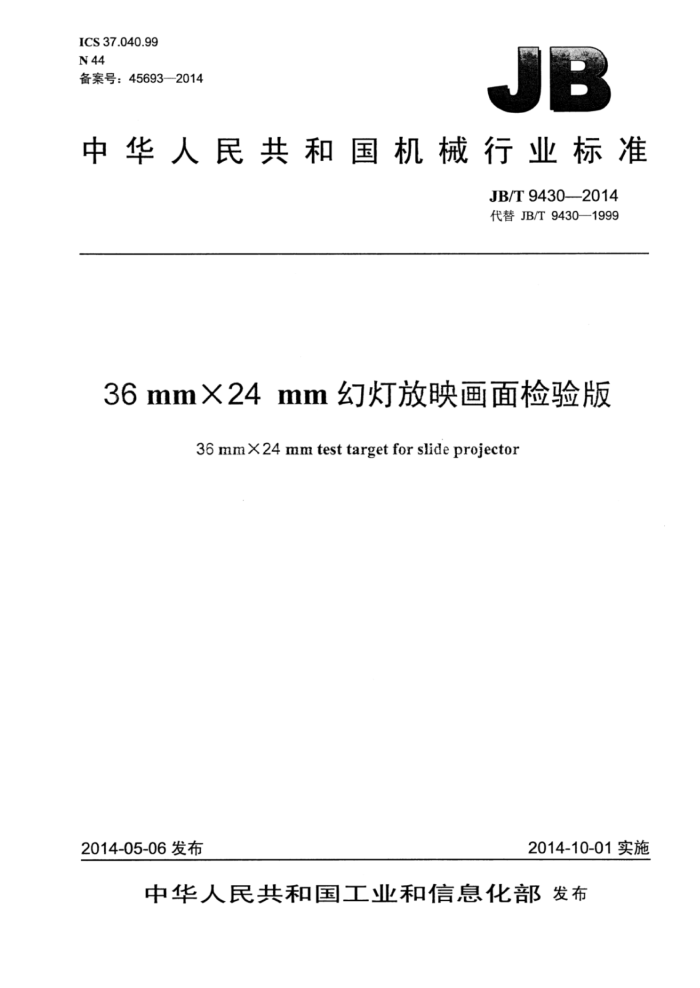

ICS37.040.99 N44 备案号：45693—2014
JB
中华人民共和国机械行业标准
JB/T9430—2014 代替JB/T9430—1999
36mm×24mm幻灯放映画面检验版
36 mm X24 mm test target for slide projecto
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 中华人民共 和国
机械行业标准
36mmx24mm灯放映画面检验版
JB/T94302014
+
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
+
210mm×297mm-0.5印张-15千字
2015年1月第1版第1次印刷
定价：12.00元
+
书号：15111·12010 网址：http：1 //www.cmpbook.com 编辑部电话： （010）88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T94302014
目 次
前言 1 范围... 2 型式与尺寸.. 3技术要求 4试验方法. 5检验规则...
5.1出厂检验.. 5.2型式检验 6标志、包装、运输和贮存 6..1标志.. 6.2包装.
6.3 运输和贮存表1检验版的基本尺寸 JB/T9430—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T9430—1999《36mm×24mm幻灯放映画面检验版》，与JB/T94301999相比主要
按照GB/T1.1-2009进行了编辑性修改。
本标准由中国机械工业联合会提出。 本标准由机械工业电影和电教机械标准化技术委员会（CMIF/TC4）归口。 本标准起草单位：秦皇岛视听机械研究所。 本标准主要起草人：邓荣武、王宏伟。 本标准所代替标准的历次版本发布情况为：
ZBY127—1983; JB/T9430—1999。
I JB/T94302014
36mm×24mm幻灯放映画面检验版
1范围
本标准规定了36mm×24mm幻灯放映画面检验版（以下简称检验版）的型式与尺寸、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于放映画幅尺寸为36mm×24mm的幻灯机检验、鉴定、调整用的放映画面检验版。
2型式与尺寸
2.1本标准所规定的检验版是一块一面印有画面的超微粒干板与另一块平面玻璃粘合而成的检验版。 2.2检验版的型式如图1、图2所示。
图
图2 JB/T94302014
2.3检验版的基本尺寸应符合图3和表1的规定。
C
D F
D
说明：
测畸变图案；一测解像力图案：中心调焦图案：测放大率图案：一画面调焦图案。
7
T
图3
表1检验版的基本尺寸 B1
单位为毫米
符号基本尺寸 36.00 34.30 24.00 22.50 1.00 16.00 10.50 16.50 1.003.20 2.00 9.00 13.70
B
A
R1 R2 R3
A1
C
D
5
E
±0.50
± 0.30
±0.30
极限偏差
±0.05
3 技术要求
3.1检验版的解像力图案应符合如下要求：
a）解像力图案上相邻两线条对应点之间距离的倒数即空间频率，以每毫米内的黑白线对数表示，
记为线/mm。 b）解像力图案由若干组互相垂直的两列平行线组成。各组的空间频率以等差值为10线/mm的等
差级数递增，其级数排列为10线/mm、20线/mm、30线/mm、40线/mm、50线/mm60线/mm
2 JB/T9430—2014
70线/mm、80线/mmlc c）各组空间频率的极限偏差不得大于其频率值的土10%，其线条轮廓应清晰可辨。 d）中心视场的两个解像力图案应对称地分布在该视场画幅中心线的上下两方，其空间频率范围为
20线/mm~80线/mm e）0.5视场的两个解像力图案应对称地分布在该视场画幅中心线的左右两侧，其空间频率范围为
10线/mm~70线/mm f0.7视场上的四个解像力图案应分布在该视场与对角线相交的四处，其空间频率范围为10线/mm~
70线/mm。
3.2检验版画面暗部与亮部的密度差应不小于2。 3.3检验版的厚度应在1.0mm~3.2mm范围内。 3.4检验版不应有明显的斑点、水迹、划痕及牛顿环。
4试验方法
4.12.3中的尺寸用放大倍数为50倍、刻度值为0.01mm的大型工具显微镜进行检验。 4.23.1用放大倍数为50倍、分度值为0.001mm的万能工具显微镜进行检验。 4.33.2用测微密度仪进行检验。 4.43.3用游标卡尺进行检验。 4.53.4目视检查。
5检验规则
5.1出厂检验
对于已定型生产的检验版，均应进行出厂检验，检验项目为3.1c）、3.3、3.4。 5.2 型式检验
存在下列情况之一时，应进行型式检验： a）新产品的定型鉴定； b）企业定期周期性自我检查； c）国家质量监督机构提出进行质量监督抽查检验要求： d）产品上等级。
6标志、包装、运输和贮存S
6.1标志 6.1.1每块检验版应标有以下内容：
a）型号或名称； b）本标准编号； c）生产单位。
6.1.2包装盒上应标有以下内容：
a）名称或型号： b）生产单位：
3 JB/T9430-2014
c）验收标记。 6.1.3合格证上应标有以下内容：
a）型号或名称、规格； b）出厂年月： c）生产单位及验收标记。
6.2 包装
每块检验版要用柔软材料包装，并填满空隙。包装盒上应有“防震”“轻放”“玻璃易碎”字样标记。 包装盒内应附有产品质量合格证及使用说明书。 6.3运输和贮存
检验版在运输和贮存过程中应有防潮、防震及防霉的措施。
版权专有 侵权必究
*
书号：15111·12010 定价： 12.00元
JB/T9430-2014
打印日期：2015年5月5日F009A
