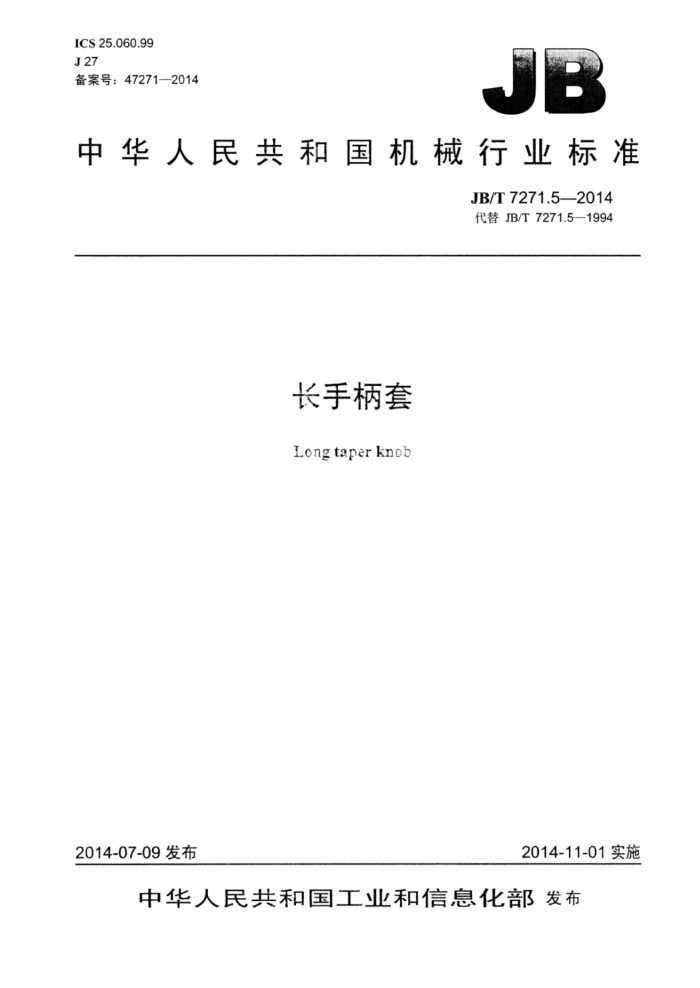

ICS 25.060.99 J27 备案号：47271—2014
中华人民共和国机械行业标准
JB/T7271.5--2014 代替JB/T7271.5—1994
长手柄套 Long taper knob
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7271.5—2014
目 次
前言 1. 范围 2 规范性引用文件.
一
型式与尺寸. 4标记.. 4.1标记方法 4.2标记示例 5技术要求 5.1推荐材料 5.2 其他..
3
图1长手柄套. 表1长手柄套的尺寸 JB/T7271.5—2014
前言
JB/T7271分为6个部分：
第1部分：手柄球；第2部分：指示手柄球；第3部分：手柄套；第4部分：椭圆手柄套；第5部分：长手柄套；第6部分：手柄杆。
本部分为JB/T7271的第5部分。 本部分按照GB/T1.1-2009给出的规则起草。 本部分代替JB/T7271.5—1994《长手柄套》，与JB/T7271.5—1994相比主要技术变化如下：
一增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7271.5—1994
II JB/T7271.5—2014
长手柄套
1范围
JB/T7271的本部分规定了长手柄套的型式与尺寸、标记及技术要求。 本部分适用于长手柄套。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7275 嵌套 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸
长手柄套的型式与尺寸按图1及表1的规定。
嵌套
H
Ra3.2
A型镀前 /Ra1.6
B型
镀前 /Ra6.37
注
图1 长手柄套表1 长手柄套的尺寸
单位为毫米
SR参考
12
嵌套 BM5 X12 BM6X14
d
Di
di
13
D
4
L
1
M5 32 14 10 7 16 8 20 24 16
20 10 22 27 20
M6
36
16
12
9
1 JB/T7271.5—2014
表1 长手柄套的尺寸（续）
12 13 SR参考
嵌套 BM8X16 BM10X20 BM12X25 BM16X32 BM20×36
中 M8 M10 50 22 16 13 32 14 32 39
D
Di di
1
L 40 18 14 11 2.5 12 26 31
11
25 28
18 36 18 36 45 36
M12 60 28 22 M16 70 32 26 22 40 22 45 55 M20 80 40 32 28 45 28 56 68
40 50
按JB/T7275。
4 标记 4.1 标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=M8，L=40mm，35钢，喷砂镀铬长手柄套的标记为：
手柄套 M8X40 JB/T7271.5
B型，d=M8,L=40mm， 塑料长手柄套的标记为：
手柄套BM8×40 JB/T7271.5
5 技术要求
5.1 推荐材料
推荐使用35钢、Q235A、塑料，如使用其他材料，由供需双方确定。 5.2 其他
其他技术要求应符合JB/T7277的规定
