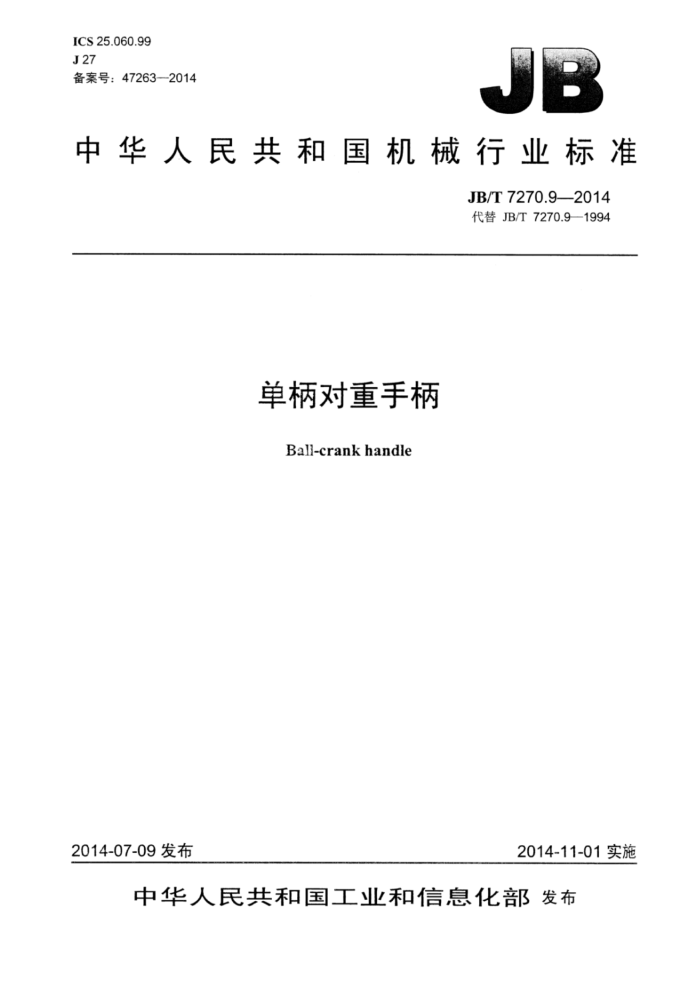

ICS25.060.99 J27 备案号：472632014
中华人民共和国机械行业标准
JB/T7270.9—2014 代替JB/T7270.9—1994
单柄对重手柄
Bali-crankhandle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.9—2014
目 次
前言 1范围. 2规范性引用文件 3型式与尺寸.. 4标记. 4.1标记方法. 4.2标记示例. 5技术要求.. 5.1推荐材料. 5.2表面处理. 5.3其他..
二
图1 单柄对重手柄图2 手柄体
表1 单柄对重手柄的尺寸表2手柄体的尺寸 JB/T7270.9——2014
前言
JB/T7270分为12个部分：
第1部分：手柄：第2部分：曲面手柄第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄；第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第9部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.9—1994《单柄对重手柄》，与JB/T7270.9—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.9—1994。
ⅡI JB/T7270.92014
单柄对重手柄
1范围
JB/T7270的本部分规定了单柄对重手柄的型式与尺寸、标记及技术要求。 本部分适用于单柄对重手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7270.1 手柄 JB/T7270.2 曲面手柄 JB/T7270.5 转动手柄 JB/T7270.6 曲面转动手柄 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3型式与尺寸 3.1 单柄对重手柄的型式与尺寸按图1及表1的规定
B型
铆合
A型
C型
D型
手柄体：2 手柄：3- 曲面手柄：4- -转动手柄：5 曲面转动手柄。
图1单柄对重手柄 JB/T7270.9—2014
表1 单柄对重手柄的尺寸
单位为毫米
件号名称 手柄体
2 手柄
1
3 曲面手柄
4
5
主 要 尺寸
转动手柄 曲面传动手柄 JB/T 7270.5
JB/T7270.6
L L1 标准号
JB/T7270.1
JB/T7270.2
d
A
B型
B型
6×20 8X25 10X32 12×40 12×50 14X63 16X80 18×100
4×32×10 5X40X12 6X50X16 8X63X20
6 20 40 8 25 50 10 32 63
40
12 14 63
50 80 16 80 102 112 3.2 手柄体的型式与尺寸按图2及表2的规定。
88 规格
B8X63（I)
B10X80(II)
10X80X25
18 100 130 142
12X100X32
B12X100（I)
R3.2
锥销孔d2 先钻一面
SDI
d
ZE
CO.5 Ra6.3
Ra6.3
Ra12.5
60°
SD2
SD
Cc
Ra12.5
T
A
A
镀前 /Ra1.6
V
图2手柄体
表2 手柄体的尺寸
单位为毫米
di
SD SDI SD2
d
dz d3
H
参考 参考 参考 D3 D4 9 10 12 16 5 7 2 7 11 12 16 20 6 9
基本尺寸 极限偏差
基本尺寸 极限偏差
+0.018 20 4
6 8 10 12 14 6 18
0 +0.022
+0.018 0
25 5 32 6 40
8 10
3
0
14 16 20 25 8 11
14
18 20 26 32 10
50 8 +0.027 63
15 4 12
+0.022 O
22 25 32 38 12 19
1.5
0
80 10 100 12
21 n
15
+0.027 0
28 32 40 45 14 25 6 18
2 JB/T7270.9-2014
4 标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=8mm，A=25mm，35钢，喷砂镀铬单柄对重手柄标记为：
手柄8×25JB/T7270.9
B型，d=8mm，A=25mm，35钢，喷砂镀铬单柄对重手柄标记为：
手柄B8X25JB/T7270.9
C型，d=10mm，A=32mm，35钢，喷砂镀铬单柄对重手柄标记为：
手柄C10×32JB/T7270.9
D型，d=10mm，A=32mm,3 35钢，喷砂镀铬单柄对重手柄标记为：
手柄D10×32JB/T7270.9
5技术要求
5.1 推荐材料
35钢，Q235A。 如使用其他材料，由供需双方确定。
5.2 表面处理
手柄体：喷砂镀铬（PS/D·Cr）；镀铬抛光（D·L3Cr）。 5.3 3其他
其他技术应符合JB/T7277的规定。 中华人民共和国
