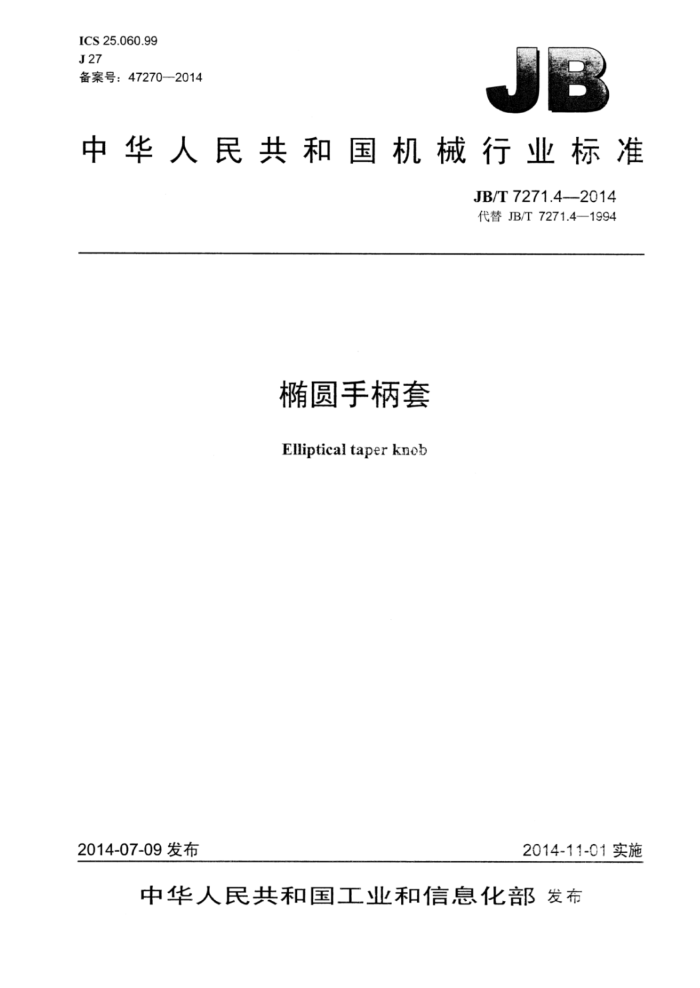

ICS25.060.99 J27 备案号：47270—2014
中华人民共和国机械行业标准
JB/T7271.4-2014 代替JB/T7271.4—1994
椭圆手柄套 Ellipticaltaper knob
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7271.4—2014
目 次
前言
II
范围. 2规范性引用文件 3型式与尺寸. 4标记
4.1标记方法.. 4.2标记示例. 5技术要求.. 5.1推荐材料 5.2 其他..
2
图1椭圆手柄套
表1# 椭圆手柄套的尺寸 JB/T7271.4—2014
前創言
JB/T7271分为6个部分：
第1部分：手柄球；第2部分：指示手柄球；第3部分：手柄套：第4部分：椭圆手柄套；第5部分：长手柄套：第6部分：手柄杆。
本部分为JB/T7271的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7271.4—1994《圆手柄套》，与JB/T7271.4—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7271.4—1994。
II JB/T7271.4—2014
椭圆手柄套
1范围
JB/T7271的本部分规定了椭圆手柄套的型式与尺寸标记及技术要求。 本部分适用于椭圆手柄套。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7275 嵌套 JB/T7276 操作件标记方法 JB/T7277 操作件技术条件
3 型式与尺寸
椭圆手柄套的型式与尺寸按图1及表1的规定。
Ri
R2
RI
SR
ZSR
0
联套
A型
B型
图1 椭圆手柄套表1 椭圆手柄套的尺寸
单位为毫米
A型 B型 D D1 A型 SR参考
RI参考
L
R2
B型 A型 B型 参考 嵌套 7.5
d
20 25
12 12 16 14
10 12
40 45 50 70 90 110 220 12 BM16X32 130
60 110 120 170 200 8 BM12×25
BM5 × 12 BM6X14 BM8×16 BM10X20
M5 M6 M8 25 32 20 16 14
16 20
3 4 5 6
8.5 10 12.5 16 20 24
25 20 32 25 40 30 50 35
32
40 50 63 80
16 18 22 30
M10 M12 40 M16 50
63 按JB/T7275
230
16 BM20X36
M20
1 JB/T7271.4—2014
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2标记示例
A型，d-M8，L=25mm，黑色椭圆手柄套的标记为：
手柄套M8×25 JB/T7271.4
A型，d=M8，L=25mm，红色椭圆手柄套的标记为：
手柄套M8×25（红） JB/T7271.4
B型，d=M8，L=25mm， 黑色椭圆手柄套的标记为：
手柄套 BM8X25 JB/T7271.4
5技术要求
5.1 推荐材料
推荐使用塑料，如使用其他材料，由供需双方确定。 5.2其他
其他技术要求应符合JB/T7277的规定。 中华人民共和国
