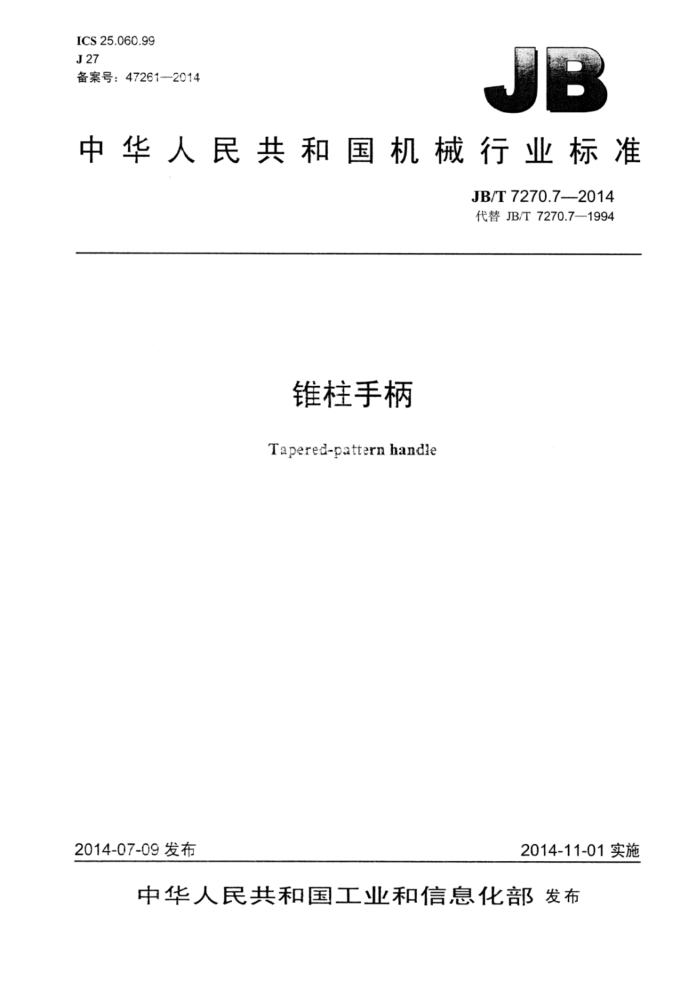

ICS25.060.99 J27 备案号：47261—2014
中华人民共和国机械行业标准
JB/T7270.7—2014 代替JB/T7270.7—1994
锥柱手柄 Tapered-pattern handle
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.7—2014
目 次
前言
范围 2规范性引用文件 3 型式与尺寸.. 4标记.
4.1标记方法 4.2标记示例 5技术要求.. 5.1推荐材料. 5.2 表面处理 5.3 其他.
中
图1 锥柱手柄，
表1 锥柱手柄的尺寸 JB/T7270.72014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄：第4部分：转动小手柄；第5部分：转动手柄：第6部分：曲面转动手柄；第7部分：锥柱手柄；第8部分：球头手柄：第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第7部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.7—1994《锥柱手柄》，与JB/T7270.7—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.7—1994.
II JB/T7270.7--2014
锥柱手柄
1范围
JB/T7270的本部分规定了锥柱手柄的型式与尺寸、标记及技术要求。 本部分适用于锥柱手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
直手柄的型式与尺寸按图1及表1的规定。
R
SD
Ra63d2
Ra 6.3
Ra6.3
Ra125
Ra6.3
A型
B型
镀前 Ra1.6
注：锥销孔d2先钻一面。
V
图1锥柱手柄 JB/T7270.7—2014
单位为毫米
表1锥柱手柄的尺寸
d
SR 参考 10 12
5
SD D1 D2 d2
di
L
h
基本尺寸 极限偏差
基本尺寸 极限偏差H13
5 6 8 10 12 16 20 25
M5 M6 5 M8 5.5 M10 7 M12 8 M16 10
4.5
40 12 7 50 14 8 63 16 10 6 80 20 12 8 100 26 15 10 4 18 8.5 20 125 32 18 12 5 22 10 25 160 40 22 16 6 28 13 32 200 50 28 20 O 36 17 40
9 10 11 14 6.5 16
+0.018 0
5 2
+0.18 0
5
+0.022
0
3
+0.22 o
+0.027
0
5
+o.03 M20
+0.27
0
M24 18
4标记
4.1标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
A型，d=6mm，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄6×50JB/T7270.7
A型，di=M6，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄M6×50JB/T7270.7
A型，s=5mm，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄5×5×50JB/T7270.7
B型，d=6mm，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄B6×50JB/T7270.7
B型，di=M6，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄BM6×50JB/T7270.7
B型，s=5mm，L=50mm，35钢，喷砂镀铬锥柱手柄的标记为：
手柄B5X×5×50JB/T7270.7
5技术要求
5.1推荐材料
35钢；Q235A。 如使用其他材料，由供需双方确定。
5.2表面处理
喷砂镀铬（PS/D·Cr）；镀铬抛光（D·LsCr）：氧化（H·Y）。 5.3其他
其他技术应符合JB/T7277的规定。
