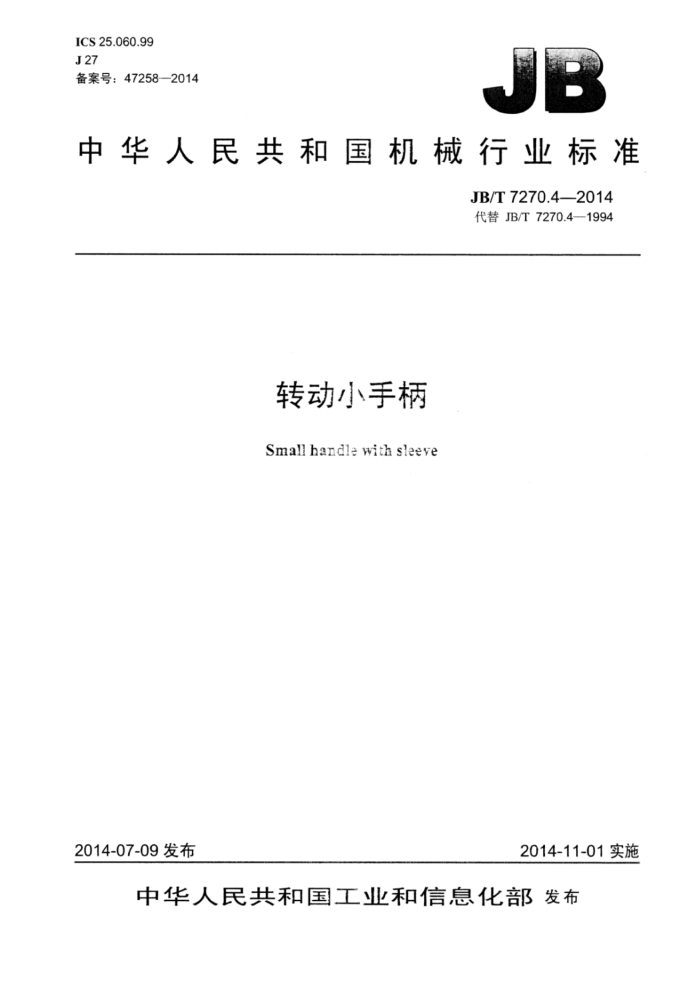

ICS25.060.99 J27 备案号：47258—2014
中华人民共和国机械行业标准
JB/T7270.4-2014 代替JB/T7270.4—1994
转动小手柄
Small handle with sleeve
2014-07-09发布
2014-11-01实施
中华人民共和国工业和信息化部发布 JB/T7270.4—2014
目 次
前言
I
范围 2 规范性引用文件 3 标记
型式与尺寸. 4.1标记方法. 4.2标记示例 5技术要求. 5.1推荐材料 5.2 表面处理.. 5.3 其他...
4
图1 转动小手柄图2 转套图3 螺钉
表1 转动小手柄的尺寸表2转套的尺寸.. 表3 螺钉的尺寸. JB/T7270.4—-2014
前言
JB/T7270分为12个部分：
第1部分：手柄；第2部分：曲面手柄；第3部分：直手柄；第4部分：转动小手柄；第5部分：转动手柄；第6部分：曲面转动手柄； -第7部分：锥柱手柄；第8部分：球头手柄：第9部分：单柄对重手柄；第10部分：双柄对重手柄；第11部分：可折手柄；第12部分：可调位紧定手柄。
本部分为JB/T7270的第4部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7270.41994《转动小手柄》，与JB/T7270.4—1994相比主要技术变化如下：
增加了标准的英文名称；修改了材料的要求；一取消了重量。
本部分由中国机械工业联合会提出。 本部分由机械工业工艺工装标准化技术委员会（CMIF/TC13）归口。 本部分起草单位：中机生产力促进中心。 本部分主要起草人：李维荣、冯峰。 本部分所代替标准的历次版本发布情况为：
JB/T7270.4—1994。
II JB/T7270.4—2014
转动小手柄
1范围
JB/T7270的本部分规定了转动小手柄的型式与尺寸、标记及技术要求。 本部分适用于转动小手柄。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T7276操作件标记方法 JB/T7277操作件技术条件
3型式与尺寸
3.1直手柄的型式与尺寸按图1及表1的规定。
转套：一螺钉。
1 2
图1转动小手柄表1车 转动小手柄的尺寸
单位为毫米
件号名称
主要尺寸 L
1 转套 25 32 40 50
2 螺钉 M5 M6 M8 M10
D 12 14 16 20
d M5 M6 M8 M10
1 10 12 14 16
25 32 40 50
规格
3.2 转套的型式与尺寸按图2及表2的规定。 JB/T7270.42014
SR
5
白
Ra3.2
Ra3.2
12
V
Ra12.5
镀前 /Ra1.6
注：
图2转套表2转套的尺寸
单位为毫米
SR
di
D
Di 10 12 14 16
D2 8 10 12 16
12
L
4
0.075 12 20 参考 18.10 25 43 25
基本尺寸 极限偏差
25 32 40 50
12 14 16 20
6. 8 10 12
14 16 20
16 20
27 34
+0.090
O
3.3螺钉的型式与尺寸按图3及表3的规定。
SR
Ra3.2
0
Ra3.2
Ra 12.5
图3螺钉表3 螺钉的尺寸
单位为毫米
SR 参考 14 16
di
D2 8 10 12 16
d
L
1
+
13
n
基本尺寸 极限偏差
0.030
25 32 40 50
M5 M6 M8 M10
10 12 14 16
21 28 35 44
1.2 1.6 2.5 2 3 20
6 8 10 12
2
0.105 0.040
0.130 0.050 0.160
25
2.5 3.5
2 JB/T7270.4—2014
4标记
4.1 标记方法
标记方法按JB/T7276的规定。 4.2 标记示例
d=M8，L=40mm，35钢，氧化转动小手柄的标记为：
手柄M8×40 JB/T7270.4
d-M8，L=40mm， 塑料转动小手柄的标记为：
手柄M8×40-塑 JB/T7270.4
5 技术要求
5.1 推荐材料
推荐使用35钢，Q235A；ZL102；塑料。 如使用其他材料，由供需双方确定。
5.2 2表面处理
转套：钢件氧化（H·Y）；喷砂镀铬（PS/D·Cr）：镀铬抛光（D·LsCr）；ZL102阳极氧化（D·Y）。 螺钉：氧化（H·Y)。
5.3 3其他
其他技术应符合JB/T7277的规定。
