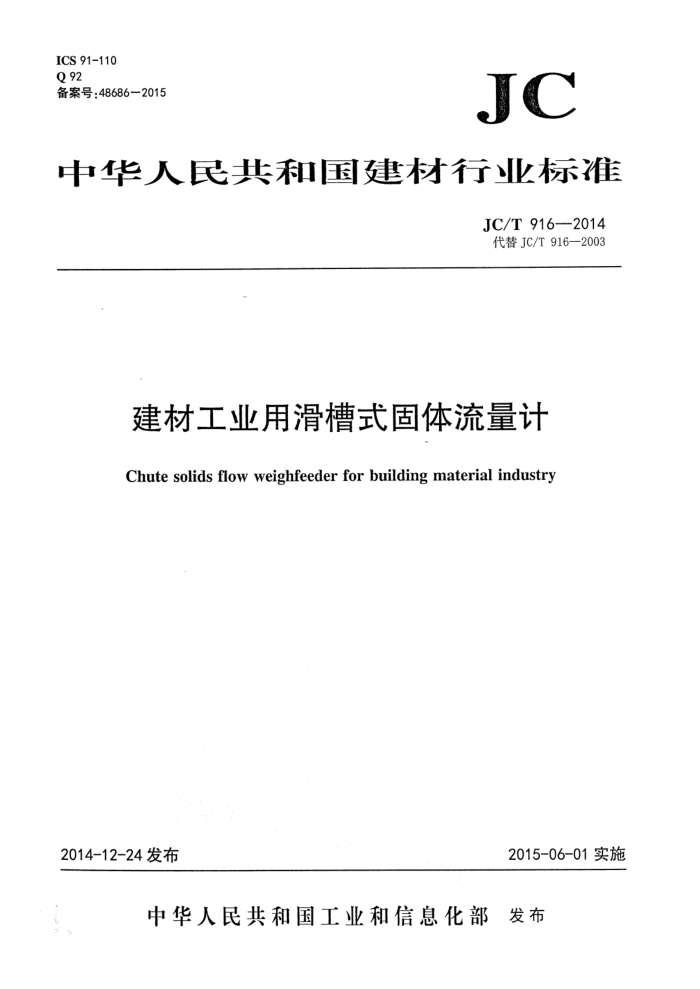

ICS 91-110 Q 92 备案号：48686—2015
JC
中华人民共和国建材行业标准
JC/T 916-2014 代替JC/T916—2003
建材工业用滑槽式固体流量计
Chute solids flow weighfeeder for building material industry
2014-12-24发布
2015-06-01实施
中华人民共和国工业和信息化部发布 JC/T916—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T916-2003《建材工业用滑槽式固体流量计》。与JC/T916—2003相比，除编辑
性修改外主要技术变化如下：
更新了规范性引用文件（见第2章）：增加了正常工作状态的定义（见3.3)；修改了滑槽式固体流量计的定义（见3.1，2003年版的3.1)；修改了额定给料流量的定义和符号（见3.4，2003年版的3.4)；修改了额定负荷的定义和符号（见3.5，2003年版的3.5)；修改了额定累计量的定义（见3.6，2003年版的3.6)；增加了空秤累计量的定义（见3.7)；增加了模拟加载量的定义（见3.8)；删除了模拟试验的定义；修改了产品型号的表示方法（见4.1，2003年版的4.1)；增加了产品参数表（见4.3)；修改了仪表的要求（见5.1.6，2003年版的5.3.6)；增加了机械电气的安全要求（见5.2.1)；修改了供电电源的表示方法（见5.2.2)；修改了最大给料流量值（见5.2.3，2003年版的5.3.1)；修改了超载能力的要求（见5.2.4，2003年版的5.3.3）；增加了固体流量计工作时的噪音要求（见5.2.5)；修改了测量滑槽的要求（见5.3.1，2003年版的5.2.1)；修改了仪表的预热时间（见6.1.5，2003年版的6.1:e)； -增加了静态性能试验方法的说明（见6.2.1)；增加了检验分类要求（见7.1)。
本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：承德承申自动化计量仪器有限责任公司。 本标准参加起草单位：中材装备集团有限公司、中国建材机械工业协会。 本标准主要起草人：王彤、呼国安、王福利、张瑞、蔡中杰。 本标准的历次版本发布情况为： —JC/T916—2003。
1 JC/T916—2014
建材工业用滑槽式固体流量计
1范围
本标准规定了滑槽式固体流量计（以下简称固体流量计）的术语和定义、产品型号、标记和基本参数、 要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建材工业用滑槽式固体流量计。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修正单)适用于本文件。
GB/T1184—1996形状和位置公差未注公差值 GB/T1804一2000一般公差未注公差的线性和角度尺寸的公差 GB4208一2008外壳防护等级（IP代码） GB5226.1 机械电气安全机械电气设备 第1部分：通用技术条件 GB/T 7551 称重传感器 GB/T 7724 电子称重仪表 GB/T13306 标牌 GB/T14250—2008衡器术语 JC/T402 水泥机械涂漆防锈技术条件 JC/T 406 ：水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件
3术语和定义
GB/T14250一2008界定的以及下列术语和定义适用于本文件。
3. 1
滑槽式固体流量计chutesolidsflowmeter 由测量滑槽和计量仪表组成的用于固体粉状物料连续输送并自动称量的连续称量设备。
3.2
测量滑槽 measurementchute 固体流量计的受力部分。由耐磨材料加工成一定形状的曲板，当物料流过时，将作用力传递到称重
传感器上的一种装置。 3. 3
正常工作状态 normaloperationcondition 在仓压稳定，风压平衡，物料颗粒不大于5mm，且物料的倾泻角度为20°时，物料滑落到测量滑
槽上的状态。
1 JC/T916—2014 3.4
额定给料流量(P） nominalflowrate 在正常工作状态下，单位时间内物料均匀通过测量滑槽的重量上限。
3.5
额定负荷(Qe) nominal load 在额定给料流量工作状态下，测量滑槽上的物料重量。
3.6
额定累计量（C) nominal totalized amount 单位时间内通过物料的总重量。
3.7
空秤累计量 no-loadtotalizedamount 在无料、无风、无振动的状态下，单位时间内运行的累计重量。
3.8
模拟加载量 simulated loading 用加载码的方式代替实际物料。
4产品型号、标记和基本参数
4.1 产品型号
型号表示方法见图1。
GL H
滑槽公称宽度(mm) 滑槽代号固体流量计代号
图1产品型号表示方法图
4.2标记
固体流量计按产品代号、滑槽代号、滑槽公称宽度和标准号的顺序标记示例：滑槽公称宽度为500mm的固体流量计标记为：
建材工业用滑槽式固体流量计GL-H5JC/T916—2014
4.3基本参数
固体流量计基本参数见表1。
2 JC/T 916—2014
表1 基本参数
型号 GL-H 5 500 <100 1~2 <5
参数名称
GL-H 2.5 250
GLH 6. 5 650
滑槽公称宽度/mm 物料温度/℃ 物料含水率/% 物料最大粒度/mm 注：基本参数可按用户要求设计制造。
5要求
5.1基本要求 5.1.1产品应符合本标准的规定，并按照规定程序批准的图样和技术文件制造。 5.1.2外购件和外协件应符合相关的国家标准、行业标准或产品图样的规定。 5.1.3机加工零件的线性尺寸的未注公差，切削加工部位未注公差不应低于GB/T1804一2000表1中 m级规定；非切削加工部位未注公差不应低于GB/T1804一2000表1中的c级规定。 5.1.4机械加工零件的形状和位置公差的未注公差值不应低于GB/T1184一1996中5.1的K级规定。 5.1.5 焊接件应符合JC/T532的规定。 5.1.6 仪表应符合GB/T7724中的有关规定。 5.2 整机性能要求 5.2.1 机械电气安全应符合GB5226.1的规定。 5.2.2 工作条件要求：
a) 工作环境温度：-10℃～40℃； b) 相对湿度应不大于90%； c) 供电电源波动范围：电压为土10%、频率为士5%。
5.2.3 在正常工作状态下，最大给料流量应不超过额定给料流量的110%；最小给料流量应不低于额定给料流量的20%。 5.2.4超载能力应不大于额定给料流量的120%。 5.2.5固体流量计工作时的噪音应不大于75dB。 5.2.6 静态性能应符合表2的规定。
表2 静态性能
序号 1 2 3 5.2.7动态性能应符合表3的规定。
名称(代号) 非线性(.) 重复性(2) 鉴别力
误差 ±0.2% ±0.2% ±0.1%Q
3
