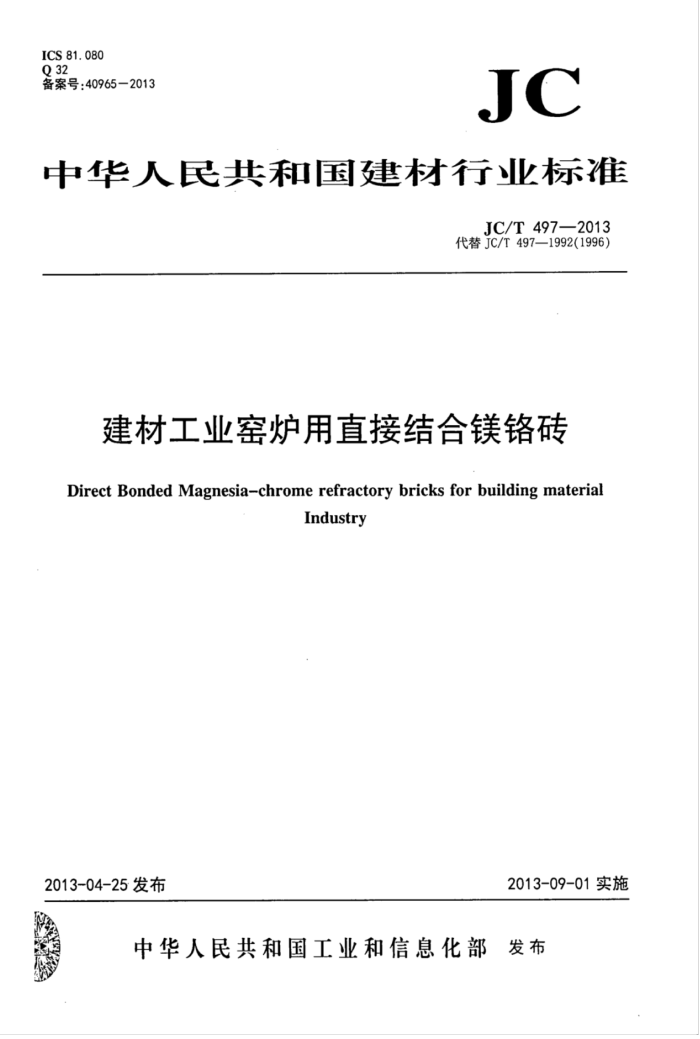

ICS 81. 080 Q 32 备案号：40965—2013
JC
中华人民共和国建材行业标准
JC/T497—2013 代替JC/T497—1992(1996)
建材工业窑炉用直接结合镁铬砖
Direct Bonded Magnesia-chrome refractory bricks for building material
Industry
2013-09-01实施
2013-04-25发布
中华人民共和国工业和信息化部发布 JC/T 497—2013
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T497—1992（1996）《建材工业窑炉用直接结合镁铬砖》。与JC/T497—1992（1996)
相比，除编辑性修改外主要技术变化如下：
将原有五个牌号DMC-4、DMC-6、DMC-9-A,DMC-9-B、DMC-12修改为水泥窑用低铬砖、中铬砖、 玻璃窑用高铬砖DMC-12三个牌号（见4.1，19921996)年版的3.1)：修改了相应的MgO、Cr2Os、SiO2、显气孔率、常温耐压强度、荷重软化温度和抗热震稳定性指标，取消了低铬砖和中铬砖的体积密度（见5.1，1992(1996)年版的4.2)；在尺寸偏差和外观质量要求的规定中，取消了原标准的优等品、一等品和合格品分类，砖型尺寸直接引用国家标准（见5.2，1992(1996)年版的4.1)。
本标准由中国建筑材料联合会提出并归口。 本标准负责起草单位：中国建材检验认证集团股份有限公司、国家建材工业耐火材料产品质量监督
检验测试中心。
本标准参加起草单位：瑞泰科技股份有限公司、大石桥瑞泰新型镁砖有限公司、鞍山市奥鞍耐火材料有限公司、郑州建信耐火材料成套有限公司。
本标准主要起草人：潘传才、刘锡俊、曾大海、张家民、刘松、郑东伟、李春燕、李丽萍、谢金莉。 本标准于1992年9月首次发布，1996年确认继续有效，本次为第一次修订。
1 JC/T497—2013
建材工业窑炉用直接结合镁铬砖
1范围
本标准规定了建材工业窑炉用直接结合镁铬砖的术语和定义、分类、形状和尺寸、技术要求、试验方法、检验规则以及包装、标志、运输、贮存和质量证明书等。
本标准适用于水泥窑和玻璃窑用直接结合镁铬砖。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2992.1 通用耐火砖形状尺寸第1部分：通用砖 GB/T 2997 致密定形耐火制品体积密度、显气孔率和真气孔率试验方法 GB/T 3002 耐火材料高温抗折强度试验方法 GB/T 5070 含铬耐火材料化学分析方法 GB/T 5072 耐火材料常温耐压强度试验方法 GB/T 7320 耐火制品热膨胀试验方法 GB/T 7321 定形耐火制品试样制备方法 GB/T10326 定形耐火制品尺寸、外观及断面的检查方法 GB/T 16546 定形耐火制品包装、标志、运输和储存 GB/T 17912 回转窑用耐火砖形状尺寸 GB/T18930 耐火材料术语 GB/T21114 耐火材料X射线荧光光谱化学分析熔铸玻璃片法 YB/T370 耐火制品荷重软化温度试验方法（非示差-升温法） YB/T 376.1 耐火制品抗热震性试验方法（水急冷法） YB/T376.2耐火制品抗热震性试验方法（空气急冷法)
3术语和定义
GB/T18930界定的以及下列术语和定义适用于本文件。
3. 1
直接结合镁铬砖directbondedmagnesia-chromebricks 是指以高纯度镁砂和铬精矿为主要原料，在1700℃以上的温度下烧成的、其耐火物晶粒之间多为
直接接触的制品。
4分类、形状和尺寸 JC/T497—2013
4.1 制品按用途分为水泥窑用直接结合镁铬砖和玻璃窑用直接结合镁铬砖，水泥窑用直接结合镁铬砖按Cr2O;含量将其分为低铬型和中铬型两个牌号，玻璃窑用直接结合镁铬砖为高铬型牌号（DMC-12)。 4.2制品按外形分为直形砖和筒型砖，直形砖的形状尺寸应符合GB/T2992.1的规定。筒形砖及其他特殊形状尺寸要求由供需双方商定。 4.3水泥窑用直接结合镁铬砖的形状尺寸应符合GB/T2992.1和GB/T17912的规定，特殊要求由供需双方商定。 技术要求
直接结合镁铬砖的理化性能指标应符合表1和表2的规定。
5.1
表1 水泥窑用直接结合镁铬砖的理化性能指标
指标
项目
中铬型 ≥73 7~10
低铬型 ≥80 2~5
Mg0/% Cr20,/%
μo Mlo o a flo a
化学成分
≤1.8 0. 2 ≤18 1. 0
Si02/%
显气孔率/%
≥50
≥55
flo a Xmin lo a
10
常温耐压强度/MPa
40 ≥1 650
45 ≥1600
物理性能
荷重软化温度Ta.c/℃
10 ≥5 ≥4 >30 ≥25
Ao Xnin 20 Xmin
1100℃，水冷
抗热震稳定性/次
950℃，空气急冷
提供实测数据
热膨胀率/%
“热膨胀率的温度可由供需双方商定。
2 JC/T497—2013
表2 玻璃窑用直接结合镁铬砖的理化指标
指标 DMC-12 ≥70 ≥12 1. 0 ≤2. 0 0. 2 ≥3. 0 ≤18 1. 0 ≥45 10 35 ≥1 650 10 ≥5 ≥4 提供实测数据提供实测数据
项目 Mg0/% Cr0,/%
μo o 6 o 6
化学成分
Si02/% 体积密度/（g/cm"）显气孔率/%
Ho 0 Mo 6 Xoia to G Ho Xmin
常温耐压强度/MPa
物理性能
荷重软化温度Ta./℃
抗热震稳定性/次 1100℃，水冷
热膨胀率“/% 高温抗折强度/MPa 1260℃×0.5h
热膨胀率的温度可由供需双方商定。 5.2 砖的尺寸允许偏差与外观应符合表3的规定。
表3 砖的尺寸充允许偏差与外观质量
单位为毫米
项目
指标 ± 1. 0 ± 1. 5 ± 1. 0 1. 0 ≤0. 5%
尺寸≤230 尺寸>230 允许偏差楔度差
尺寸允许偏差
楔形砖大小头尺寸
扭曲度缺角缺棱
≤10允许，10 允许 ≤40 不允许 ≤0.5 ≤6
宽度<0.1 宽度0.1~0.25 宽度>0.25 宽度≤0.5
裂纹长度！断面熔洞
直径
注1： 特殊形状产品的外观质量和尺寸偏差由供篇双方商定。 注2：1 筒形砖按高度差由供需双方商定分档包装。
3
