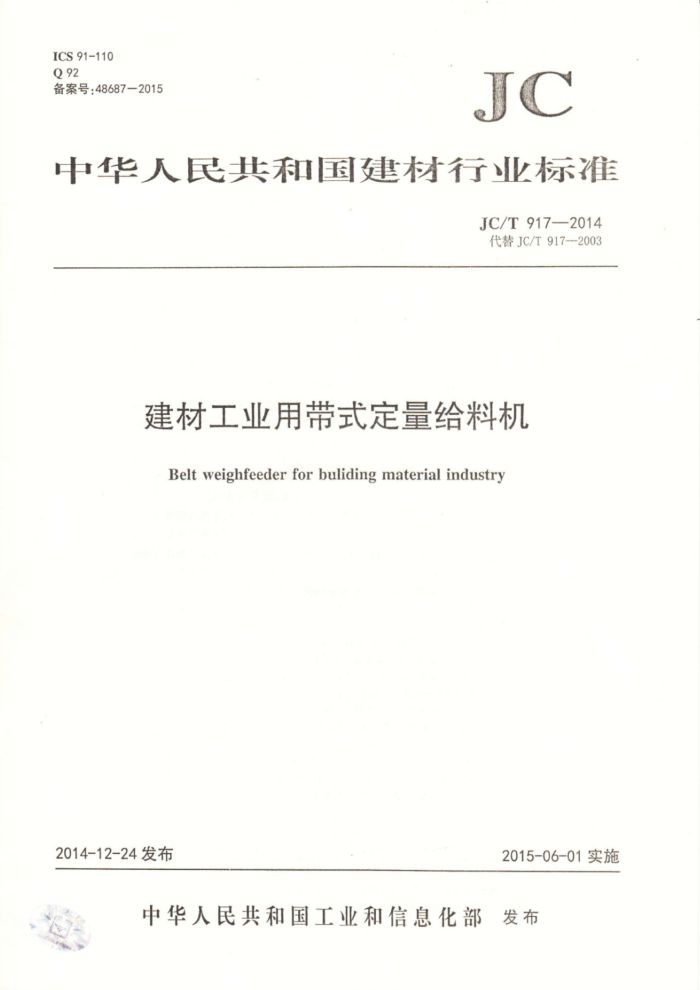

ICS91-110 Q92 备案号：48687-2015
JC
中华人民共和国建材行业标准
JC/T917—2014 代替JC/T9172003
建材工业用带式定量给料机
Belt weighfeeder for buliding material industry
2014-12-24发布
2015-06-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国建材行业标准建材工业用带式定量给料机
JC/T 917—2014
*
中国建材工业出版社出版建筑材料工业技术监督研究中心
(原国家建筑材料工业局标准化研究所)发行新华书店北京发行所发行各地新华书店经售
地矿经研院印刷厂印刷版权所有不得翻印
*
开本880×12301/16印张0.75字数20千字 2015年5月第一版2015年5月第一次印刷
印数1—800定价20.00元
书号：155160·578
* 编号：1046
网址：www.standardenjc.com 电话：(010)51164708 地址：北京朝阳区管庄东里建材大院北楼邮编：100024
本标准如出现印装质量问题，由发行部负责调换。 JC/T917—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JC/T917—2003《建材工业用带式定量给料机》。与JC/T917—2003相比，除编辑性
修改外主要技术变化如下：
更新了规范性引用文件（见第2章）；增加了正常工作状态的定义（见3.2)；修改了额定皮带负荷的定义（见3.4，2003年版的3.8）；修改了额定累计量的定义（见3.5，2003年版的3.9)；增加了模拟加载量的定义（见3.6)；增加了空秤累计量的定义（见3.7)；删除了称重托辊、输送托辊和速度传感器的定义（见2003年版的3.3，3.4和3.5)；修改了额定给料流量的符号（见3.3，2003年版的3.6)；修改了额定皮带负荷的符号（见3.4，2003年版的3.8)；修改了产品的标记方法（见4.1，2003年版的4.1)；增加了产品的基本参数（见4.3)；修改了仪表的要求（见5.1.6，2003年版的5.3.8～5.3.19)； -增加了机械电气的安全要求（见5.2.1)；修改超载能力的要求（见5.2.6，2003年版的5.3.5)；增加了噪音要求（见5.2.9)；修改了主框架的要求（见5.3.1，2003年版的5.2.1)；修改了输送带的要求（见5.3.10，2003年版的5.2.9)；修改了装配要求（见5.4，2003年版的5.3.20)；修改了外观的要求（见5.5，2003年版的5.3.21)；修改了供电电源的表示方法（见6.1.3，2003年版的6.1c)）；修改了仪表的预热时间（见6.1.5，2003年版的6.1e))；增加了静态性能试验方法和动态性能试验方法的说明（见6.2.1和6.3.1)；修改了准确度和计量误差试验的说明（见6.3.2，2003年版的6.3.1)；修改了输送带速度检验（见6.3.5，2003年版的6.3.4)； -增加了检验分类要求（见7.1)。
本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：承德承申自动化计量仪器有限责任公司。 本标准参加起草单位：中材成都重型机械有限公司、深圳市科尔达电气设备有限公司、中材装备集
团有限公司、中国建材机械工业协会。
本标准主要起草人：呼国安、王彤、史艳斌、袁香宁、樊旺日、张瑞、蔡中杰。 本标准的历次版本发布情况为：
JC/T917—2003。
I JC/T917—2014
建材工业用带式定量给料机
1范围
本标准规定了建材工业用带式定量给料机（以下简称定量给料机）的术语和定义、产品型号、标记和基本参数、要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于建材工业用带式定量给料机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修正单）适用于本文件。
GB/T1184—1996 形状和位置公差未注公差值 GB/T1804- -2000 一般公差 未注公差的线性和角度尺寸的公差 GB/T 4490 织物芯输送带 宽度和长度 GB 5226.1 机械电气安全 机械电气设备 第1部分：通用技术条件 GB/T 7551 称重传感器 GB/T 7724 电子称重仪表 GB/T 7984 普通用途织物芯输送带 GB/T10595 带式输送机 GB/T13306 标牌 GB/T14250—2008 衡器术语 JC/T402 水泥机械涂漆防锈技术条件 JC/T 406 水泥机械包装技术条件 JC/T532 建材机械钢焊接件通用技术条件 JJG195 连续累计自动衡器（皮带秤）检定规程
3术语和定义
GB/T14250一2008界定的以及下列术语和定义适用于本文件。
3. 1
带式定量给料机beltweighfeeder 按预定程序或工艺要求连续输送、称量和控制固体散状物料的皮带输送设备。
3.2
正常工作状态normaloperationcondition 定量给料机在滚筒和托辊运转正常，皮带清洁且不跑偏，自动张紧和防偏装置工作正常，物料无泄
漏，皮带上有连续稳定的物料层的工作状态。 3.3
额定给料流量（P) nominal feed rate
1 JC/T917—2014
在正常工作状态下的给料流量上限。
3.4
额定皮带负荷（Qe） nominal load 在额定给料流量工作状态下，皮带单位长度上的物料重量。
3.5
额定累计量（C） nominaltotalizedamount 单位时间内通过物料的总重量。
3.6
模拟加载量 simulatedloading 用加载码的方式代替实际物料。
3.7
空秤累计量 no-loadtotalizedamount 空载运行状态下，单位时间内运行的累计重量。
产品型号、标记和基本参数
4
4.1 产品型号
产品型号表示方法见图1。
DGD-
口
主、从动滚简中心距(mm) 输送带宽度(mm）轻型(Q) 重型(Z) 超重型(C) 带式定量给料机代号
图1 型号表示方法图
4.2标记
定量给料机按产品代号、类型、输送带宽度、主、从动滚筒中心距和标准号的顺序标记。 示例1：皮带宽度800mml，主、从动滚筒中心距2000mm，轻型定量给料机的标记为：
建材工业用带式定量给料机DGD-Q0820JC/T917—2014
示例2：皮带宽度650mm，主、从动滚筒中心距2000mm，轻型定量给料机的标记为：
建材工业用带式定量给料机DGD-Q0620JC/T917—2014
4.3 基本参数
带式定量给料机基本参数见表1。
2
