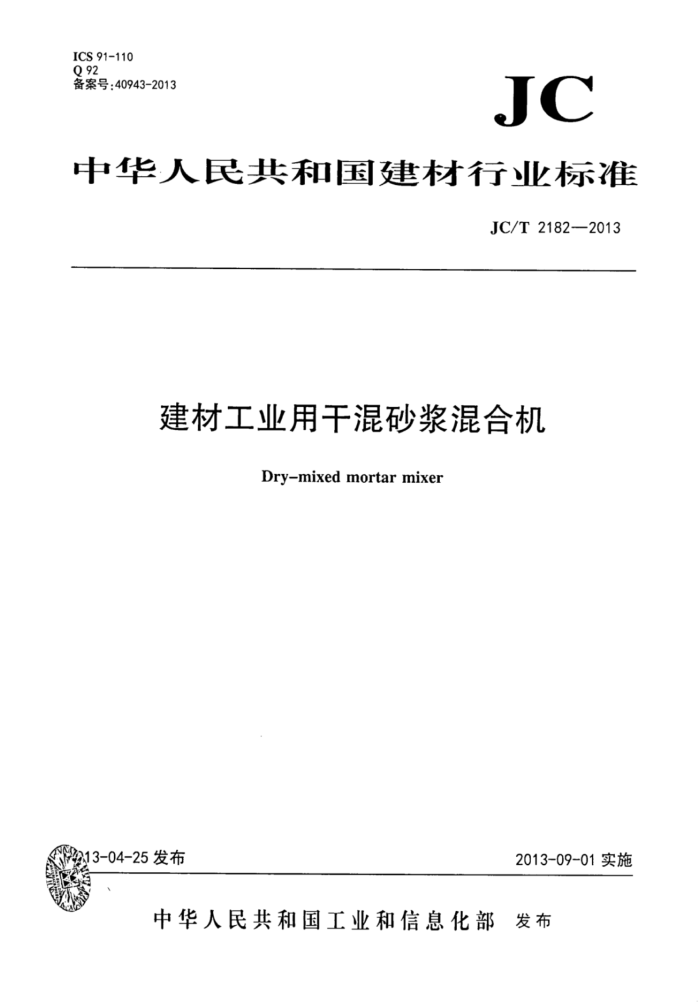

ICS 91-110 Q 92 备案号：40943-2013
JC
中华人民共和国建材行业标准
JC/T21822013
建材工业用于混砂浆混合机
Dry-mixed mortar mixer
13-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部 发布 JC/T2182—2013
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：北京建筑材料科学研究总院有限公司。 本标准参加起草单位：中建二局第三建筑工程有限公司、泰安岳首筑路机械有限公司、无锡江加建
设机械有限公司、中材装备集团有限公司。
本标准主要起草人：章银祥、肖群芳、刘斌、薛国龙、李军、蔡中杰。 本标准为首次发布。
I JC/T2182—2013
建材工业用干混砂浆混合机
1范围
本标准规定了建材工业用干混砂浆混合机的术语和定义、型式、型号与基本参数、要求、试验方法检验规则以及标志、包装、运输和贮存等。
本标准适用于建材工业用干混砂浆混合机（以下简称混合机）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB1752007通用硅酸盐水泥 GB/T191包装储运图示标志 GB/T1184--1996形状和位置公差未注公差值 GB/T1596—2005 用于水泥和混凝土中的粉煤灰 GB/T1804—-2000 一般公差未注公差的线性和角度尺寸的公差 GB2894一2008安全标志及其使用导则 GB/T3766—2001 液压系统通用技术条件 GB5226.1—2002 机械安全机械电气设备第1部分：通用技术条件 GB/T7932—2003 气动系统通用技术条件 GB/T9142—2000 混凝土搅拌机 GB/T13306 6标牌 GB/T14684—2011建设用砂 GB/T20473 建筑保温砂浆 JB/T5000.3 重型机械通用技术条件第3部分：焊接件 JB/T5000.6 重型机械通用技术条件 牛第6部分：铸钢件 JB/T 5000.8 重型机械通用技术条件 第8部分：缎件 JC/T 406 水泥机械包装技术条件 JC/T517 粉刷石膏 JC/T1042—2007膨胀玻化微珠 JT/T-525一2004公路水泥混凝土纤维材料一聚丙烯纤维和聚丙烯腈纤维 HG/T3249.2一2008涂料工业用重质碳酸钙
3术语和定义
下列术语和定义适用于本文件。
3. 1
干混砂浆混合机dry-mixedmortarmixer JC/T2182—2013
将胶凝材料、集料、外加剂等各种原材料混合成匀质干混砂浆的专用设备。 卧式混合机 horizontalmixer 主混合轴水平布置的混合机。 立式混合机 vertical mixer 主混合轴立式布置的混合机。
3. 2
3.3
3. 4
锥螺旋混合机 conemixer withhelix 外型为立式锥形、混合主轴为立式、主轴叶片为螺带式的立式混合机。
3. 5
强力混合机 intensive mixer 外型为立式圆筒型、筒体与立式混合主轴呈反方向旋转、筒体内侧带刮刀的混合机。
3. 6
飞刀 agitator 一种用于强力分散纤维、颜料等的高速搅拌装置。
3. 7
有效容积effectivecapacity 混合机在生产过程中能达到混合均匀度要求的最大装载容积。
3.8
装载系数 loading coefficient 混合机的有效容积与公称容积之比。
3. 9
混合时间mixingtime 从被混合物料全部投入混合机起，至本次混合结束时止，其间所用的时间。
3.10
混合均匀度 homogeneity 经混合机混合后所得干混砂浆的均匀程度。
3. 11
卸料时间dischargingtime 混合机卸料门打开、干混砂浆开始卸料，至卸料完毕、卸料门完全关闭，其间所用的时间。
3.12
残留率residualratio 混合机卸料后的干混砂浆残留量与其单批次有效混合量的比值。
型式、型号与基本参数
4
4.1型式
混合机的型式与代号见表1。
2 JC/T2182—2013
表1混合机的型式卧式混合机
立式混合机锥螺旋
型式
桨叶式混合机单卧轴
翠刀式混合机 L
强力混合机 Q
螺带式混合机 x
混合机 Z
双卧轴 S
代号注：卧式混合机分为大开门卸料、单管卸料和多管卸料三种型式。
D
4. 2 型号 4.2.1混合机的型号
混合机的型号表示方法如下： GH 口 口
混合机的公称容积，单位为升(L) 混合机的型式代号混合机代号
4.2.2标记
混合机按产品名称、标准号和型号的顺序标记。 示例1：公称容积4500L的单卧轴桨叶式混合机标记为：
建材工业用干混砂浆混合机JC/T2182GHD4500
示例2：公称容积1500L的立式强力混合机标记为：
建材工业用干混砂浆混合机 JC/T2182 GHQ1500
4.3 3基本参数
混合机的基本参数见表2。
表2混合机基本参数表
序号 1 2 3 4 5
项目公称容积儿
参数值
50、100、200、300、400、500、600、800、1000、1200、1500、2000、 2500、3000、4000、4500、5000、6000、8000、10000、12000
适宜混合的砂浆样本种类
6.2试验用砂浆样本：I、II、IⅡI、IV
装载系数最佳混合时间/s 混合均匀度/%
0.38~0.75 40~600
≥98 ≤15 ≤20 ≤30
大开门卸料多管卸料单管卸料
卸料时间/s
6
3
