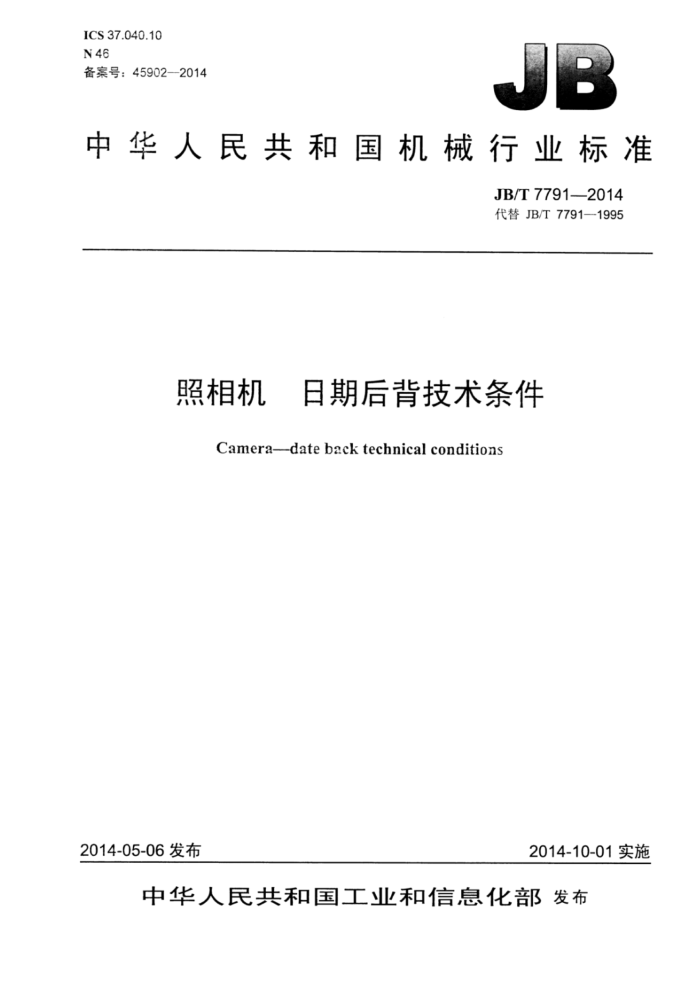

ICS37.040.10 N46 备案号：45902—2014
中华人民共和国机械行业标准
JB/T7791--2014 代替JB/T7791—1995
照相机 日期后背技术条件
Camera--date back technical conditions
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T7791—2014
目 次
前言.. 范围
1
1
2 规范性引用文件 3 技术要求 3.1 显示... 3.2 数字设定和模式切换 3.3 瞬时精度. 3.4 平均功耗电流 3.5 防磁性能. 3.6 漏光 3.7 环境试验. 3.8 耐久性 4试验方法.. 4.1 显示 4.2 数字设定和模式切换 4.3 瞬时精度 4.4 平均功耗电流 4.5 防磁性能
4.6 漏光.. 4.7 环境试验 4.8 耐久性. JB/T7791—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准代替JB/T7791—1995《照相机日期后背技术条件》：与JB/T7791—1995相比主要技术变化如
下:
修改了规范性引用文件，删除了“GB6048一1985 数字式石英电子手表”GB6049—1985 数字式石英电子表试验方法”；删除了“日期后背的组成”（1995年版第3章）；一删除了技术要求中“电源的要求”（1995年版4.9）；修改了“漏光”“环境试验”“耐久性”的技术要求（见3.6、3.7、3.8，1995版4.6、4.7、4.8）；修改了显示”“平均功耗电流”“漏光”的试验方法（见4.1、4.4、4.6.1，1995版5.1、5.3 5.5.1); -增加了“数字设定和模式切换”“环境试验”“耐久性”的试验方法（见4.2、4.7、4.8）；一删除了“附录A”“附录B”。
本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所、国家照相机质量监督检验中心。 本标准主要起草人：高婷、王均、毛风珍。 本标准所代替标准的历次版本发布情况为：
JB/T77911995。
II JB/T7791—2014
照相机日期后背技术条件
1范围
本标准规定了照相机电子日期后背的技术条件和试验方法。 本标准适用于具有谐振频率为32768Hz的液晶显示器、安装于小型民用照相机上的日期后背，不
适用于安装在特种照相机上的日期后背和非电子日期后背。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T8250.4照相机自由跌落试验方法 JB/T8250.5照相机高、低温试验方法 JB/T8250.6照相机振动试验方法 JB/T8250.9照相机碰撞试验方法
3技术要求
3.1显示 3.1.1外部显示
至少应具有以下三种显示功能： a）年、月、日； b）时、分； c）..（不摄入数据）。 闰年及大小月份可自动进位，年份只显示最后两位数字，显示“时”时采用24时制。并由屏上显
示的打印记号确认是否进行照印。 3.1.2内部显示
内部显示数字与外部显示数字相同，照印窗口应尽量靠近胶片平面，保证字迹清晰完整。 3.2数字设定和模式切换
照印数字均可任意设定，模式可任意切换。设定按钮安装在后背上，应便于设定和防止误设。各种功能应切换正常，按钮工作灵活可靠。 3.3瞬时精度
装置日期后背在照相机温度为（23土1）℃，相对湿度为55%～65%的环境中瞬时日差范围为 ±4 s/d
1 JB/T7791—-2014
3.4平均功耗电流
装置日期后背的照相机平均功耗电流应不大于6uA，照印时刻应不大于43mA。 3.5防磁性能
装置后背的照相机以任意方位安置于60Oe直流磁场中2min不得停走，瞬时日差应小于土5s/d。 3.6漏光
装置日期后背的照相机在使用状态下用1.5×1041x～2×10+1x的照度，全部表面均匀受光经4× 10°1x·min的照射后，经标准冲洗后胶片上画面的漏光密度应小于0.04D。 3.7环境试验
装置日期后背的照相机按JB/T8250.4、JB/T8250.5、JB/T8250.6、JB/T8250.9的规定经自由跌落、 高低温、振动、碰撞试验后均应符合本标准3.1和3.2的各项技术要求。 3.8耐久性
装置日期后背记，其自动摄入的耐久性应≥1500次。
4试验方法
4.1星示
新置日期F：装入未噪光过的ISO100/21°或GB100/21°全色胶片，置于LV9～LV15 自色均匀面，二一档作正确噪光拍摄，经冲洗后应能用肉眼正确读出照印数字。 4.2# 数字设定#
按照目祝与安限对试验样品进行检查。 4.3瞬时精度
装置日期后背照相机放在温度为（23士1）℃，相对湿度为55%～65%的环境下，用日差测试仪测其瞬时精度。 4.4平均功耗电流
装置日期后背的照相机放在温度为（23土1）℃，相对湿度为55%65%的环境下，用直流稳压电源测其平均功耗电流值。 4.5防磁性能
装置日期后背的照相机以任意方位置于60Oe的均匀直流磁场中至规定时间，用日差测试仪测其瞬时日差。 4.6漏光 4.6.1将被测装置日期后背的照相机镜头调到最近摄影距离，光圈开至最大档，装入未曝光过的ISC 100/21°或GB100/21°全色胶片。 4.6.2在拍摄一幅图像后卷过两幅画面。在第三幅画面上将快门上弦并将照相机放入漏光箱中，全部
2 JB/T7791—2014
表面均匀受到15000～200001x的照度；经400000lxmin的照射后，卷过两幅画面，在保证没有外界光线进入照相机的情况下，对第五幅画面作数字照印拍摄。再卷过两幅画面，在第七幅画面上再拍摄幅图像。 4.6.3经冲洗后将三幅图像之间的四幅画面与未经漏光试验的画面进行目视比较。 4.7 环境试验 4.7.1高低温试验
按JB/T8250.5的规定进行。 4.7.2 振动试验
按JB/T8250.6的规定进行。 4.7.3 自由跌落
按JB/T8250.4的规定进行。 4.7.4碰撞试验
按JB/T8250.9的规定进行。 4.8 3耐久性 4.8.1试验时，每两次问隔时问为3s～4s 4.8.2装置日期后背的耐久性与卷片机构、快门同时进行试验，每500次试验，中途休息10min。试验后：按照4.1的试验方法对试验样品进行检查。
