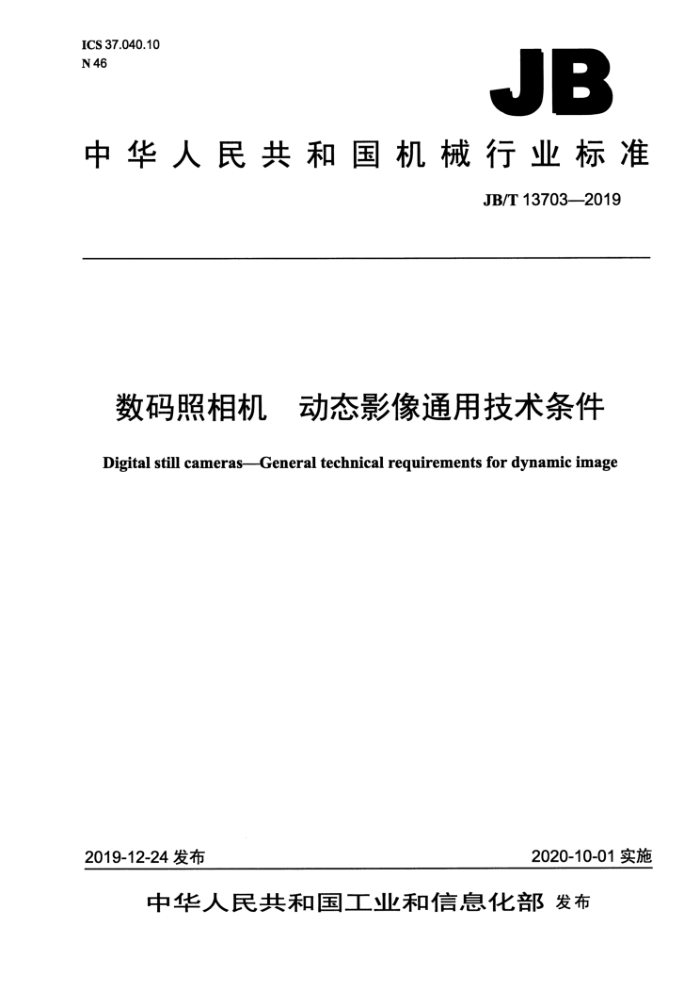

ICS 37.040.10 N 46
JB
中华人民共和国机械行业标准
JB/T 13703-2019
数码照相机 动态影像通用技术条件 Digital still cameras--General technical requirements for dynamic image
2020-10-01 实施
2019-12-24 发布
中华人民共和国工业和信息化部发布 JB/T 13703—2019
目 次
前言 1 范围, 2 规范性引用文件 3 术语和定义 4 技术要求.
1
4.1 动态影像功能... 4.2 动态影像亮度分辨率. 4.3 动态影像色彩还原… 4.4 动态影像白平衡.. 4.5 动态影像灰阶..…… 4.6 动态影像成像均匀度， 4.7 动态影像畸变 4.8 亮度噪声 （点） 4.9 最低照度 4.10 动态影像取景器视场率. 4.11 延时. 4.12 输出像素数. 4.13 电池持久力.. 4.14 数据存储性能.. 5 试验方法 5.1 试验环境条件.. 5.2 动态影像功能. 5.3 动态影像亮度分辨率. 5.4 动态影像色彩还原 5.5 动态影像白平衡.. 5.6 动态影像灰阶. 5.7 动态影像成像均匀度， 5.8 动态影像畸变. 5.9 亮度噪声， 5.10 最低照度 5.11 动态影像取景器视场率 5.12 延时. 5.13 输出像素数. 5.14 电池持久力.. 5.15 数据存储性能,
000000009000000000000009000000000000000009090000000000000000009000000000000000000
.·.....·.····..........·... ··········
中eeeeeeeee9e...·e·ee ···········
···········.····
.... .......
图1畸变测试标板. JB/T 13703—2019
前 言
本标准按照 GB/T 1.1一2009 给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国照相机械标准化技术委员会（SAC/TC107）归口。 本标准起草单位：杭州照相机械研究所有限公司、国家照相机质量监督检验中心、浙江大学。 本标准主要起草人：杨春君、王林、毛凤珍、冯华君。 本标准为首次发布。
II JB/T 13703—2019
数码照相机动态影像通用技术条件
1范围
本标准规定了数码照相机动态影像的术语和定义、技术要求、试验方法。 本标准适用于带有动态影像录制功能的数码照相机。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的，凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T 20733数码照相机术语
3 术语和定义
GB/T20733 界定的以及下列术语和定义适用于本文件。
3.1
标准清晰度类 standard definition class 图像尺寸水平像素数≤768或垂直像素数≤576。
3.2
准高清晰度类near high-definition class 图像尺寸水平像素数>768 且垂直像素数>576，同时水平像素数<1920 或垂直像素数<1080。
3.3
高清晰度类high definition class 图像尺寸水平像素数≥1920且垂直像素数≥1080，同时水平像素数<3840或垂直像素数<2160。
3.4
超高清晰度类 super high definition class 图像尺寸水平像素数≥3840且垂直像素数≥2160。
3.5
水平分辨率 horizontal resolution 在图像较长尺寸方向上，也即与“景物”水平方向相一致时所测得的分辨率值，通常采用垂直方向
的测试图案。 3.6
垂直分辨率vertical resolution 在图像较短尺寸方向上，也即与“地面”垂直的方向上所测得的分辨率值，通常采用水平方向的测
试图案。 3.7
线数每像高line widths per picture height， LW/PH 分辨率测试图上能被人眼分辨的空间频率所对应的线条宽度与测试图有效区域高度的比值。 注：它等于测试图的有效区域高度除以能被人眼分辨的空间频率所对应的黑色标定线的宽度，亦即等于在测试目标
的高度范围内或在数码照相机视场的垂直方向内所能包含的该黑色标定线的线数。
1 JB/T 13703—2019
示例：若测试图的有效区域高度为200mm，1000LW/PH的黑线宽度等于200/1000 mm。
3.8
输出像素数number of output pixels 由数码照相机通过输出转换方式提供的组成单帧数字图像的像素（像元）的数量（如1920×1080、
3840×2160 等)。
4技术要求
4.1动态影像功能
数码照相机动态影像录制功能和回放功能应与产品说明书以及相关资料中的描述相一致。录制过程应正常、无卡滞现象，回放内容应播放顺畅、无异常噪声。 4.2动态影像亮度分辨率
超高清晰度类：水平分辨率、垂直分辨率≥1080 LW/PH; 高清晰度类：水平分辨率、垂直分辨率≥650 LW/PH; 准高清晰度类：水平分辨率、垂直分辨率≥500 LW/PH; 标准清晰度类：水平分辨率、垂直分辨率≥350 LW/PH。
4.3动态影像色彩还原
数码照相机应能对色彩准确还原，使标板上全部色彩得到重现，各色在CIE LAB 色空间的色差 △Eab 应≤35。 4.4动态影像白平衡
当数码照相机具有白平衡功能时，在白平衡涵盖的各种色温照明下，所录制的影像均应获得适宜的白平衡，对反射率为 18%的中性灰，其 RGB 值均应满足：0.8≤R/G≤1.2，0.8≤B/G≤1.2。其中，R 表示红色色块亮度，G表示绿色色块亮度，B表示蓝色色块亮度。 4.5动态影像灰阶
应能分辨灰度标尺的各级灰阶。 灰度标尺至少为10个灰阶，最黑一阶的密度Op应≥1.7，最亮到最暗的比率≥20。
4.6动态影像成像均匀度
动态影像成像均匀度应≥70%，其中，当等效焦距不大于28mm时，动态影像成像均匀度应≥50%。对于可换镜头的数码照相机机身，动态影像成像均匀度不做要求。 4.7动态影像畸变
在画幅对角线方向0.5y'和0.8y'处的相对畸变g应不超过士5.0%。可换镜头的数码照相机机身，若随机不搭载镜头，则对畸变不做要求。
注：y为有效像场半径，等于画幅对角线长度的二分之一。 4.8亮度噪声（点）
影像的亮度噪声（点）应在可接受的范围内，合成噪声（点）total≤3.0。
2 JB/T 13703—2019
4.9最低照度
动态影像的亮度输出电平为额定电平的一半时，物体的照度应小于或等于数码照相机产品说明书明示的最低照度值，若产品说明书中未给出数值，则物体的照度应<40.0lx。 4.10动态影像取景器视场率
动态影像取景器视场不得超出实际所拍摄的画幅，取景器视场各边长与实际所拍摄的画幅相应边长的百分比：通过液晶显示屏取景时，动态影像取景器视场率应>85%，其中心偏移≤4.0%。 4.11延时
实际录制时间与拍摄时间的偏差不大于 2.0 s。 4.12输出像素数
输出像素数（最大）应达到产品明示要求。 4.13电池持久力
随产品提供的文件中应给出电池的持久拍摄能力，并明确具体使用条件。
4.14数据存储性能
产品规范和产品说明书应规定数据存储性能，并明确具体使用条件。
5 试验方法
5.1试验环境条件
除另有规定外，本标准中的所有试验均应在以下大气条件下进行：
温度：15℃～35℃; 一相对湿度：25%～75%; —大气压：86 kPa～106 kPa。
5.2动态影像功能
按照产品说明书对产品功能进行检查。 5.3动态影像亮度分辨率
用透射式（光源箱色温为3100K土100K）或反射式ISO12233分辨率测试板，设置数码照相机为动态影像录制模式，以最高像素录制格式进行录制，并确保数码照相机镜头光轴垂直于分辨率测试板，录制时将分辨率测试板充满液晶取景器的整个画面，录制完成后通过专用软件提取一帧图像，在 Photoshop中目视读取中心视场分辨率。 5.4动态影像色彩还原 5.4.1试验装置
试验装置包括： a）24色彩色标板； b）配置图像处理软件的计算机。
3 JB/T 13703—2019
录格式，用图像处理软件测定中性灰板的 RGB值，并分别计算各种光源照明下灰色的 R/G 和 B/G。
5.6动态影像灰阶 5.6.1试验装置
试验装置包括： a）透射式灰度标尺图：灰度标尺至少为10个灰阶，最黑一阶的密度Op≥1.7，最亮到最暗的比
率≥20; b）光源箱：面光源的四角与中心的亮度均匀性≥95%; c）配置图像处理软件的计算机。
5.6.2试验条件
全黑、无反光的试验环境，且照度应小于1Ix。 5.6.3试验程序
按下列步骤进行试验： a）将透射式灰度标尺图置于光源箱的面光源上。 b）数码照相机处于动态影像录制模式，且设置为最高图像质量录制格式。 c）数码照相机镜头光轴与灰度标尺图垂直，且使灰度标尺图充满液晶取景器视场，正确进行录制。 d）将所录制的动态影像输入计算机，通过专用软件提取一顿图像，使用图像处理软件按实际像素
图像模式进行目视观察，应能分辨灰度标尺的各级灰阶。必要时，用图像处理软件读取相邻灰阶中心64X64像素区域的RGB值，并按与光源色温关联的公式计算其亮度，相邻两级亮度的差应大于相邻两级灰阶亮度的标准方差。
5.7动态影像成像均匀度
5.7.1试验装置
试验装置包括： a）光源箱：面光源的四角与中心的亮度均匀性≥95%; b）配置图像处理软件的计算机。
5.7.2试验程序
按下列步骤进行试验： a）数码照相机设置为短焦，并处于动态影像录制模式； b）数码照相机镜头光轴与面光源垂直，且使面光源充满液晶取景器视场（不允许出现黑边），正确
进行录制; c）将所录制的动态影像输入计算机，通过专用软件提取一帧图像，在整幅影像的两条对角线方向
各均匀地选取11个测试区域（区域为矩形，对角线长为整个画幅对角线长的1/11），将图像文件的色彩模式转为RGB模式，用图像处理软件测定对角线上各测试区域的明度指数L（测量区域面积为画幅长边的 1/11乘以画幅短边的 1/11，用 RGB 的亮度直方图工具读出此面积内的 L 通道的明度指数L平均值），并按公式（2）计算其明度指数L的最小值与最大值之比。
K = Im 100% ..
(2)
Lmax
式中:
