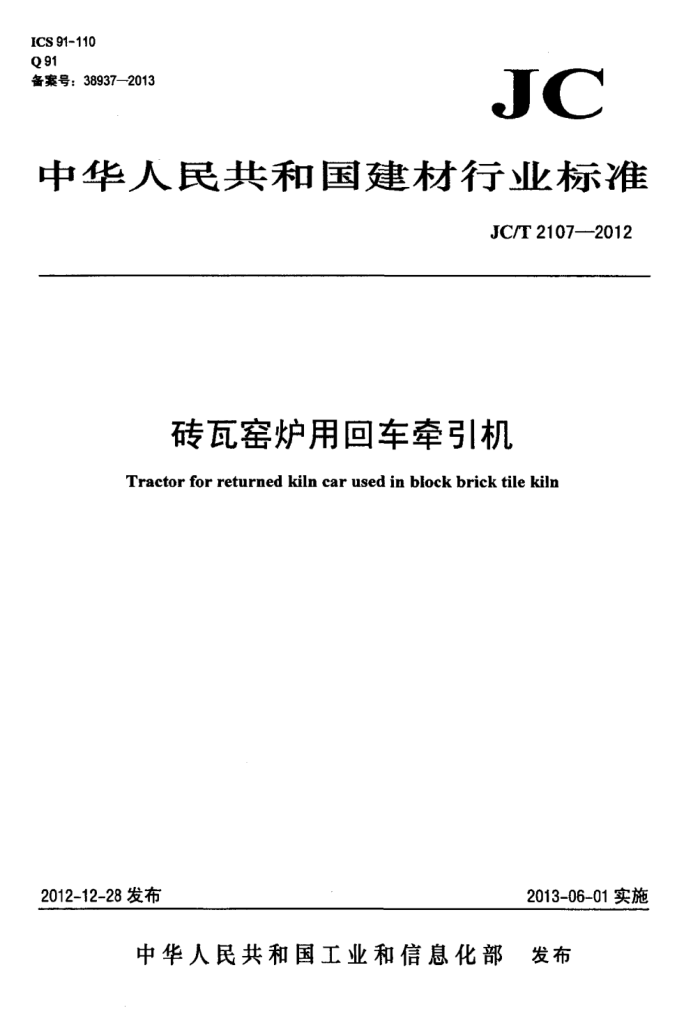

ICS91-110 Q91 备案号：38937—2013
JC
中华人民共和国建材行业标准
JC/T2107—2012
砖瓦窑炉用回车牵引机 Tractor for returned kiln car used in block brick tile kiln
2012-12-28发布
2013-06-01实施
中华人民共和国工业和信息化部 发布 中华人民共和国
建材行业标准砖瓦窑炉用回车牵引机 JC/T2107--2012
*
中国建材工业出版社出版
新华书店北京发行所发行各地新华书店经售
北京市展兴印刷厂印刷版权所有不得翻印
弄
开本880×1230 1/16 印张0.5字数12千字 2013年5月第一版 2013年8月第二次印刷
印数401~700 定价14.00元
统一书号：155160·149*
* 编号：0804
网址：wwwjccbs.com.cn 电话：(010)88386906
地址：北京市西城区车公庄大街6号院3号楼 邮编：100044
本标准如出现印装质量问题，由发行部负责调换。 JC/T2107—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：合肥乐华建材机械有限公司。 本标准参加起草单位：陕西皇城玉全机械制造（集团)有限公司、中国建材机械工业协会。 本标准主要起草人：丁昌安、陈宗林、程玉全、郭梦飞。 本标准为首次发布。
M JC/T2107—2012
砖瓦窑炉用回车牵引机
1范围
本标准规定了砖瓦窑炉用回车牵引机（以下简称回车牵引机）的型式、型号和基本参数、技术要求、 试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于砖瓦窑炉用回车牵引机。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T699—1999优质碳素结构钢 GB/T11841996形状和位置公差未注公差值 GB/T1804—2000一般公差未注公差的线性和角度尺寸的公差 GB/T94392010灰铸铁件 GB/T13306标牌 GB/T17248.3一1999声学机器和设备发射的噪声工作位置和其他指定位置发射声压级的测
量现场简易法
GB/T20118—2006 6一般用途钢丝绳 JC/T401.2建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T406 水泥机械包装技术条件 JC/T532建材机械钢焊接件通用技术条件
3型式、型号和基本参数
3.1型式
机械传动，轨道式。 3.2型号 3.2.1型号表示方法如下：
QY -
牵引力，单位为千牛顿回车牵引机代号
3.2.2回车牵引机按产品名称、标准号、回车牵引机代号和牵引力的顺序标记。
示例：牵引力为70kN的回车牵引机标记为：
砖瓦密炉用回车牵引机JC/T2107 7QY---70
1 JC/T2107—2012
3.3基本参数
回车牵引机基本参数见表1。
表1基本参数
最大牵引力
功率 kw 4 7.5 11
牵引速度 m/s
型号 QY-40 QY-70 QY—100
kN 40 70 100
0.08~0.2
4技术要求
4.1基本要求 4.1.1回车牵引机应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2图样上形状和位置公差的未注公差，不应低于GB/T1184—1996表1~表3中L级的规定。 4.1.3图样上切削部分尺寸的一般公差、未注公差的线性和角度尺寸的公差应符合GB/T1804一2000 表1中m级规定，非切削加工部位应符合GB/T1804—2000表1中V级规定。 4.1.4机体采用的钢结构焊接应符合JC/T532的有关规定，焊接表面质量不应低于I级，尺寸公差和角度公差不应低于B级。 4.1.5灰铸铁件应符合GB/T94392010的相关规定。 4.1.6回车牵引机应有良好的接地装置和明显的接地标志，其接地电阻值应不大于42，绝缘电阻值应不小于1M2。 4.1.7回车牵引机的传动系统应运行平稳，灵活可靠。 4.1.8回车牵引机应有安全防护、过载保护、定位、限位装置。 4.2整机性能要求 4.2.1整机性能参数应符合表1的规定。 4.2.2应设置润滑和密封装置，并不得出现渗漏油现象。 4.2.3行走部分应运行灵活，不得有卡滞现象。 4.2.4各传动机构应性能稳定、工作可靠。 4.2.5噪音值应不大于85dB（A）。 4.3主要零部件要求 4.3.1轴类件材质不应低于GB/T699—1999中45号钢的规定，并进行调质处理 4.3.2行走轮材质不应低于JC/T401.2中有关ZG310-570的规定，接触面表面硬度不应低于42HRC 硬度应均匀，淬硬深度应不低于5mm。 4.3.3钢丝绳的选用应符合GB/T20118一2006的规定。 4.4安装要求 4.4.1所有零部件应经检验合格方可进行装配。 4.4.2车轮轴的平行度、车轮对称度应符合GB/T1184一1996附录表B3、表B4中12级的规定。 4.4.3电气控制系统应定位准确，运行灵活、可靠。
