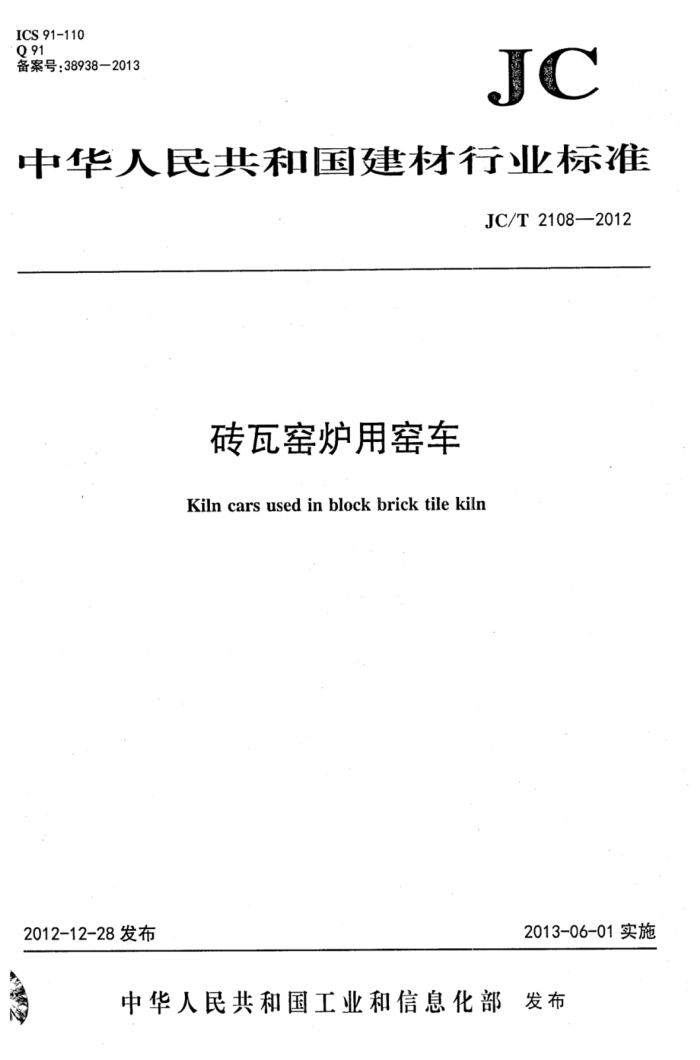

ICS 91-110 Q 91 备案号：38938—2013
JC
中华人民共和国建材行业标准
JC/T 2108—2012
砖瓦窑炉用窑车 Kiln cars used in block brick tile kiln
2013-06-01实施
2012-12-28发布
中华人民共和国工业和信息化部 发布 JC/T2108—2012
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国建筑材料联合会提出。 本标准由国家建筑材料工业机械标准化技术委员会归口。 本标准负责起草单位：合肥乐华建材机械有限公司。 本标准参加起草单位：陕西皇城玉全机械制造(集团)有限公司、陕西宝深机械(集团)有限公司、
中国建材机械工业协会。
本标准主要起草人：丁昌安、陈宗林、程玉全、师晓明、梁毅力。 本标准为首次发布。 JC/T2108—2012
砖瓦窑炉用窑车
1范围
本标准规定了砖瓦窑炉用窑车（以下简称窑车)的型式、型号和基本参数、技术要求、试验方法、检验规则以及标志、包装、运输和贮存等。
本标准适用于烧成温度在1200℃以下工况的烧结砖瓦隧道窑炉用窑车。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单)适用于本文件。
GB/T699优质碳素结构钢 GB/T706热轧型钢 .GB/T1184-1996形状和位置公差未注公差值 GB/T1804-—2000 一般公差未注公差的线性和角度尺寸的公差 GB/T2608—2001 硅砖 GB/T2988-—2004高铝砖 GB/T2992.1--2011耐火砖形状尺寸第1部分：通用砖 GB/T3274碳素结构钢和低合金结构钢热轧厚钢板和钢带 GB3994—2005 粘土质隔热耐火砖 GB3995—2006 高铝质隔热耐火砖 GB/T9439—2010 灰铸铁件 GB/T11835—2007 绝热用岩棉、矿渣棉及其制品 GB/T13306标牌 GB/T16400—2003绝热用硅酸铝棉及其制品 JC/T209—2012膨胀珍珠岩 JC/T401.2一2011建材机械用铸钢件第2部分：碳钢和低合金钢铸件技术条件 JC/T402水泥机械涂漆防锈技术条件 JC/T406水泥机械包装技术条件 JC/T532建材机械钢焊接件通用技术条件 JGJ.82-2011钢结构高强度螺栓连接技术规程 YB/T5106—2009粘土质耐火砖 YB/T5083—1997粘土质和高铝质致密耐火浇注料
3型式、型号和基本参数
3.1型式
焊接车体，牵引行走式。 JC/T2108—2012 3.2型号 3.2.1 型号表示方法如下：
YC 口
门
承载力，单位为于牛顿窑车公称宽度，单位为厘米窑密车代号
3.2.2窑车按产品名称、标准号、窑车代号、窑车公称宽度和承载力的顺序标记。
示例：窑车公称宽度3600mm，承载力为150kN的窑车标记为：
砖瓦窑炉用窑车JC/T2108YC360-150
3.3基本参数
窑车基本参数见表1。
表1·基本参数
承载力 kN ≥150 ≥180 ≥250 ≥360 ≥540
窑车公称宽度
型号 YC360—150 YC390--180 YC460—250 YC690——360 YC920—540
cm 360 390 460 690 920
注1：窑车可根据用户要求设计制造。 注2：车公称宽度系指服务窑型的窑道内宽，具体宽度根据服务案型由设计确定，案车长度由设计确定。
4技术要求
4.1基本要求 4.1.1·窑车应符合本标准规定，并按规定程序批准的图样及技术文件制造。 4.1.2 图样上形状和位置公差的未注公差，不应低于GB/T1184一1996表1～表3中L级的规定 4.1.3图样上切削部分尺寸的一般公差、未注公差的线性和角度尺寸的公差应符合GB/T18042000 表1中m级规定，非切削加工部位应符合GB/T1804--2000表1中V级规定。 4.1:4车体焊接应符合JC/T532规定，焊接表面质量不应低于I级，尺寸公差和角度公差不应低于 B级。 4.1.5 灰铸铁件应符合GB/T9439一2010中的相关规定。 4.2整车性能要求 4.2.1 窑车各项技术参数应符合表1的规定。
2
