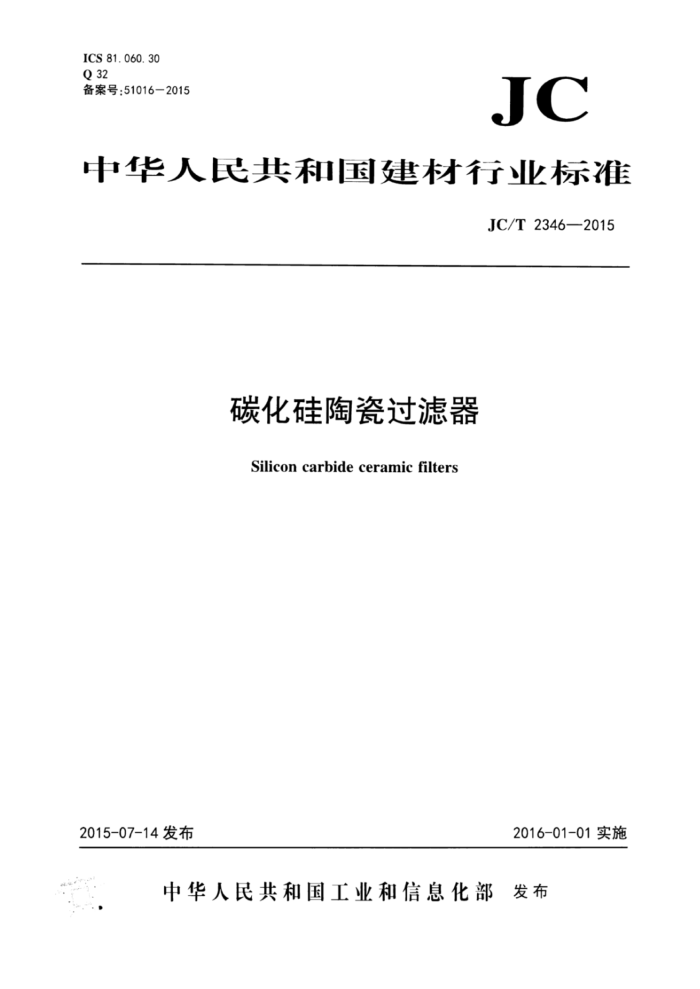

ICS 81. 060. 30 Q 32 备案号：51016—2015
JC
中华人民共和国建材行业标准
JC/T 2346—2015
碳化硅陶瓷过滤器 Siliconcarbideceramicfilters
2016-01-01实施
2015-07-14发布
中华人民共和国工业和信息化部 发布 JC/T2346—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准出中国建筑材料联合会提出。 本标准由全国工业陶瓷标准化技术委员会SAC/TC194)归口。 本标准起草单位：萍乡庞泰实业有限公司、江西省工业陶瓷质量监督检验站、山东工业陶瓷研究设
计院有限公司。
本标准主要起草人：邹艳莉、高洪跃、刘仁军、闫乐业、吴萍。 本标准为首次发布。
1 JC/T2346—2015
碳化硅陶瓷过滤器
1范围
本标准规定了碳化硅陶瓷过滤器的术语和定义、产品结构和分类、技术要求、试验方法、检验规则以及标志、包装、运输和贮存。
本标准适用于气体净化和液体净化的碳化硅陶瓷过滤器
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB150.2压力容器第2部分：材料 GB150.4一2011压力容器第4部分：制造、检验和验收 GB/T 1965 多孔瓷弯曲强度试验方法 GB/T 1966 多孔陶瓷显气孔率、容重试验方法 GB/T 1970 多孔陶瓷耐酸、碱腐蚀性能试验方法 GB/T 6719 袋式除尘器技术要求 GB/T 7320 耐火材料 热膨胀实验方法 GB/T 13306 标牌 GB/T25922 封闭管道中流体流量的测量用安装在充满流体的圆形截面管道中的涡街流量计测
量流量的方法
YB/T 376.2 耐火制品抗热震性试验方法（空气急冷法） HJ6372 水质 石油类和动植物油类的测定红外分光光度法 JB/T4711—2003 压力容器涂覆与运输包装 HG/T20584—2011 钢制化工.容器制造技术要求
3术语和定义
下列术语和定义适用丁本文件
3. 1
碳化硅陶瓷过滤器 silicon carbide ceramic filters 依靠化学性质稳定的碳化硅陶瓷滤芯为过滤介质对空（或水进行物理净化的装置。
3. 2
罐体tank 过滤器承压外壳
3. 3
过滤元件 牛thefilter element 以碳化硅为原材料制作的滤芯。
1 JC/T2346—2015
3. 4
安装尺寸mountingdimensions 在水平和铅垂面上过滤器进出口中心线及端面之问的距离。
3.5
最大工作压力 maximumworkingpressure 过滤器设计允许工作的最大压力值。
4产品结构和分类
4.1产品结构
碳化硅陶瓷过滤器主要由碳化硅滤芯和过滤器罐体两部分组成。其结构见图1和图2。
气体出口 N
排气口
人孔
人孔
反吹装置
出口布水装置
罐体人孔
碳化硅滤芯
罐体
碳化硅滤芯
人孔
气体进口
宁
进口布水装置
H 排污口
排渣口
图1简体式过滤器示意图
图2箱体式过滤器示意图
4.2分类 4.2.1按过滤器罐体形状分为简体式和箱式过滤器两类。见图1和图2。
a) 筒体式过滤器的常见规格为：Φ2400mm×6000mm、Φ2800mm×6200mm、Φ5000mm×7200mm
三种；箱体式过滤器的常见规格为：1200mm×1000mm×4800mm、2400mm×1000mm×4800mm、
b)
2400mm×2000mm×4800mm三种。
4.2.2按用途分为液体过滤器和气体过滤器两类。
a）液体过滤器常见规格为：SiC-LF-20、SiC-LF-30、SiC-LF-40、SiC-LF-60四种。 b）气体过滤器常见规格为：SiC-GF-5000、SiC-GF-10000、SiC-GF-20000、SiC-GF-30000四种。
4.2.3其他规格型号的碳化硅陶瓷过滤器可由双方协商制造。其技术要求除符合合同规定外，应符合本标准规定。 4.3示例
2 JC/T2346—2015
碳化硅陶瓷过滤器按产品名称、产品用途、处理能力、标准号的顺序标记。 示例：用于气体处理，流量为30000mh的碳化硅陶瓷过滤器标记为：
SiC-GF30000 JC, T 2:346
5 技术要求
5. 1 碳化硅滤芯 5.1.1 外观质量
碳化硅滤芯外观质量应符合表1的规定。
表1 碳化硅滤芯外观质量
项 目表观质量裂纹
质量指标
表面光滑，膜层均匀，无孔洞、缺膜
不允许
5.1.2 尺寸允许偏差及理化性能
碳化硅滤芯尺寸允许偏差及理化性能应符合表2的规定。
表2 碳化硅滤芯尺寸允许偏差及理化性能
项目
指标 ±1. 0 ±1. 0 ±2. 0 ≤5 ≥35 >20 ≤5. 0×10* ≥98 ≥98
外径(D) 外径(D) 长度(L.) 直度
尺寸允许偏差/mm
显气孔率/% 抗弯强度/MPa
热膨胀系数（室温～1000℃）/℃=1
耐酸性能/% 耐碱性能/%
抗热震性（1000℃~20℃）
试验10次后，试样无新的裂纹、剥落等破损现象。
5. 2 过滤器罐体 5.2.1材质
过滤器罐体及附件材料选用应符介GB150.2的规定， 5. 2. 2 外观质量 5.2.2.1 罐体内外壁平整，无裂纹、无明显示的叫陷、沟纹。
