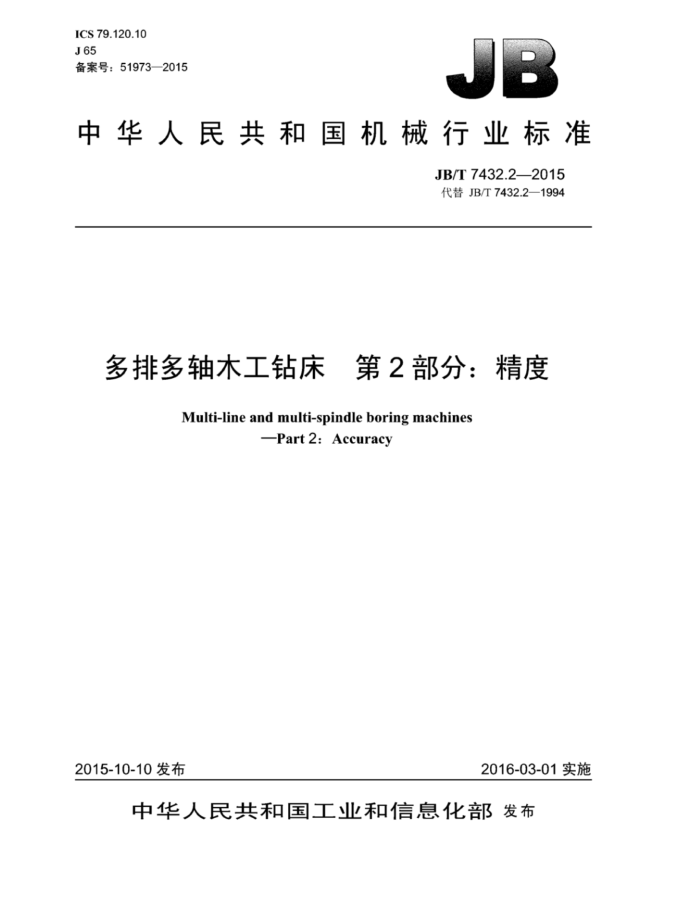

ICS 79.120.10 J65 备案号：51973—2015
中华人民共和国机械行业标准
JB/T7432.2—2015 代替JB/T7432.2—1994
多排多轴木工钻床 第2部分：精度
Multi-line and multi-spindle boring machines
-Part 2: Accuracy
2015-10-10发布
2016-03-01实施
中华人民共和国工业和信息化部发布 JB/T7432.2—2015
目 次
前言
I
范围. 规范性引用文件一般要求...
1 2 3
4 验收条件和公差 几何精度和工作精度检验 4.1几何精度检验. 4.2工作精度检验...
I
000010
58854
表1机床几何精度检验表2机床工作精度检验 JB/T7432.2—2015
前言
JB/T7432《多排多轴木工钻床》分为两个部分：一第1部分：参数：
第2部分：精度。 本部分为JB/T7432的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T7432.2一1994《多排多轴木工钻床精度》，与JB/T7432.2一1994相比主要技术变
化如下：
增加了G2、G6G8、G9、G10等5项几何精度检验项目（见表1》：增加了P3工作精度检验项目（见表2）。
本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：东莞市南兴家具装备制造股份有限公司、福州木工机床研究所、东莞豪力机械有
限公司，南通国全木工机械制造有限公司，广东锐亚机械有限公司，邵武市振达机械制造有限责任公司，亚洲工友（威海）有限公司、晋江市神工机械制造有限公司。
本部分主要起草人：董延文、肖晓晖。朱学军。葛宝发、周华标，杨华、王志贵、翁志纯。 本部分所代替标准的历次版本发布情况为：
JB/T7432.2—1994
II JB/T7432.2—2015
多排多轴木工钻床 第2部分：精度
1范围
JB/T7432的本部分规定了多排多轴木工钻床的精度。 本部分适用于普通多排多轴木工钻床和采用多个上下垂直钻排结构的多排多轴木工钻床（以下简称
机床）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T4171一1999木工机床精度检验通则
3一般要求
3.1本部分中所有尺寸和公差的单位均为毫米。 3.2使用本部分应按JB/T4171的规定，尤其是检验前机床的安装，主轴和其他运动部件的升温，以及检验方法，检具误差等所造成的误差不得超过被检项目公差的1/3。 3.3本部分中几何精度检验的顺序是按机床装配顺序给定的，并不限制实际检验顺序。为了检验过程中便于检具安装和操作，可按任意顺序检验。 3.4当本部分给定的检验项目不可能实现时，就无须逐项检验。 3.5检验项目的选择可由用户决定，并与制造商达成一致意见，于机床定货时明确规定。 3.6在工件加工方向上的运动称为纵向运动。 3.7当确定公差测量范围不同于本部分规定的测量范围时，应考虑公差的最小折算值为0.01mm。
4验收条件和公差一一几何精度和工作精度检验
4.1几何精度检验
机床几何精度检验按表1的规定。
表1机床几何精度检验
单位为毫米
检验方法（按JB/T 4171—1999的条文）
序号
检验项目左、右靠板工作面的直线度误差（不安装垫木板时检验）
公差
检具
简图
在1000测量长度 平尺、
G1
塞尺 4.2.1.2.2.2
上为：0.12
1 JB/T7432.2—2015
表1 机床几何精度检验（续）
单位为毫来
检具 检验方法（按JB/T
检验项目左、右靠板工作面的平行
公差
序号
简图
4171—1999的条文）
C 度误差（不安 上为：0.15 在500测量长度
指示器 4.4.1.2.3.2
G2
装垫木板时检验）
C
上下每排钻 在500测量长度轴的轴心连线 上为：0.15（各排的 指示器、 对靠板工作面 平行度误差方向应 检验棒的平行度误差 一致）
4.4.1.2.4.1 在两端的检验棒根部测量。
中
G3
中
中
X
上下各排对应钻轴的轴心
直角尺、 4.7.1.2.2.2 塞尺、 至少在钻排两侧和检验棒 中间三个位置检验
连线对靠板的 0.20 垂直度误差
G4
L
FO. e
TO
钻轴径向圆跳动
O
0.1
指示器 4.8.2.2
G5
左右主轴箱主轴中心线对 在A、B两位置上靠板垂直面的 检验：0.1/100 垂直度误差
直角尺、 4.7.1.2.2.2 塞尺、 在4、B两位置上检检验棒 验
G6
2 JB/T7432.2—2015
表1 机床几何精度检验（续）
单位为毫米
检具 检验方法按JB/T
简图
序号
检验项目
公差
4171—1999的条文）
钻轴上下运动对工件支承 在50测量长度上 指示器、 面的垂直度误 为：0.1
平尺、
4.7.1.2.2.1 每排任选一钻轴在 A、B两位置上检验
G7
直角尺、 检验棒
1
差
+
支架上平面与左右靠板底平面所形成工作平面的平面度误差
在1000测量长度 平尺、 上为：0.15
4.2.1.2.2.2
G8
塞尺
将专用检具滑座安放在下床身两个导轨滑动表面上，指示器测头垂直触及上滑动导
H≤2000时
0.15 2000 下导轨与上导轨的平行度误差
G9
0.20 H>3000时，
专用检具 动专用检具滑座，指示
器在导轨工作全长上的读数最大差值即为平行度误差值（此项要在安装时检验）
0.25
一
4.5.2.1 侧面主轴箱两端钻
左右主轴箱钻轴中心连线对靠板底平面 0.2 的平行度误差 [LL2]
深浅尺、 轴装上检验棒，用深浅检验棒 尺检测检验棒上素线
0e
I
G10
对靠板底平面的距离差
3 JB/T7432.2—2015
表1 机床几何精度检验（续）
单位为毫米
检验方法（按JB/T 4171—1999的条文）
检验项目
公差
序号
简图
检具
A ±0.12
各钻轴与中间钻轴的中心
用游标卡尺测量每两根检验棒的侧素线
中中国中中中中中 距及相邻两钻 =l,2,3,*. 游标卡尺 之间的距离或任意钻
G11
B ± 0.05
轴间的中心距误差
轴到中心钻轴检验棒的距离
A A2
=l1,2,3....
注：多排多轴木工钻床由于自身的结构和性能限制，不具备的几何精度检验项目可不做检验要求。
4.2工作精度检验
机床工作精度检验按表2的规定。
表2机床工作精度检验
单位为毫米
检具 检验方法（按JB/T
序号
简图
检验项目
公差
4171—1999的条文）
300/300/50／
6.3.3.2
各排钻孔分别对基准面的平行度误差
游标卡尺 用游标卡尺测量各
0.25
P1
排孔到基准面的尺寸差值
700
300
A
用游标卡尺测量每两相邻钻孔的中心距
各钻孔与中间 ±0.15 钻孔的中心距及 =l,2,3,* 相邻两钻孔间的
游标卡尺 离误差，同时测量任意
P2
B ±0.10
钻孔到中心钻孔的中心距误差
中心距误差
=1.2,3,*
9
700
4 JB/T7432.2—2015
表2 2机床工作精度检验 立（续）
单位为毫米
检具 检验方法（按JB/T
序号
公差
简图
检验项目
4171—1999的条文）
200/200/ 200,50 /
S
中
用游标卡尺检测各对应孔的对角线误差，各条对角线之间的最大差值即为检测值
各排钻孔对角线误差
P3
游标卡尺
0.5
700
