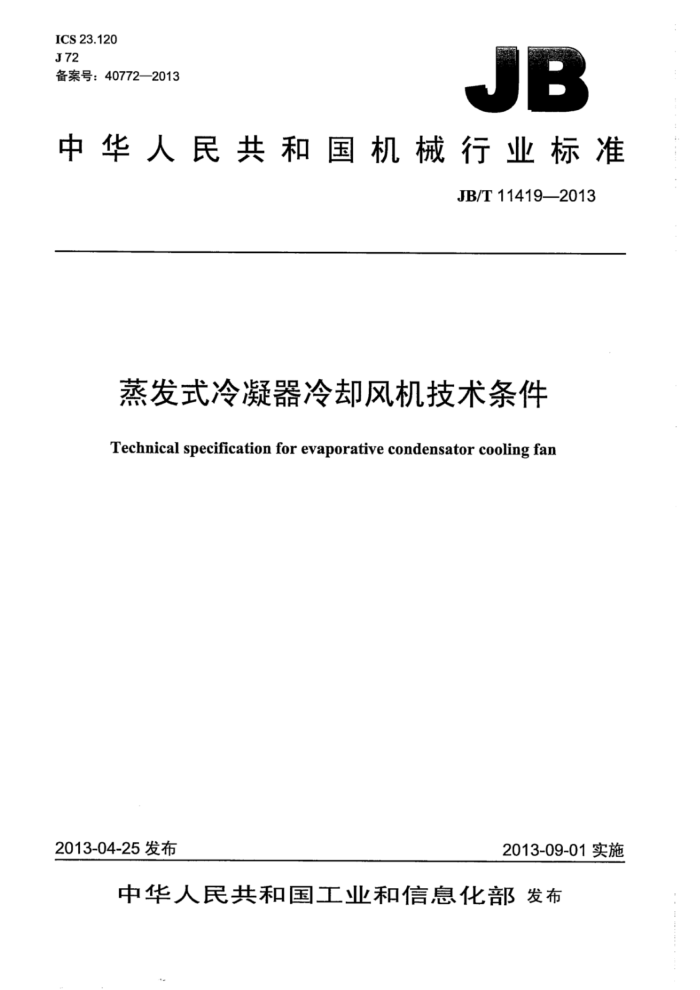

ICS 23.120 J72 备案号：40772—2013
：
中华人民共和国机械行业标准
JB/T11419—2013
蒸发式冷凝器冷却风机技术条件
Technical specification for evaporative condensator cooling fan
2013-04-25发布
2013-09-01实施
中华人民共和国工业和信息化部发布 JB/T11419—2013
目 次
前言 1范围. 2 规范性引用文件 3要求... 3.1基本要求 3.2性能要求. 3.3零部件要求. 3.4外观质量. 4试验方法. 5检验规则. 6标志和包装 JB/T11419—2013
前 言
本标准按照GB/T1.1-2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国风机标准化技术委员会（SAC/TC187）归口。 本标准起草单位：浙江明新风机有限公司。 本标准主要起草人：董明祥、童建锋、朱继宏，本标准为首次发布。
I JB/T11419--2013
3.2 性能要求 3.2.11 风机在额定的转速、风量下所对应的全压效率不低于设计值的3%。 3.2.2 在额定流量下，风机的全压偏差为+5%或-3%。 3.2.3J 风机在额定工况下的噪声比A声级应不大于32dB（A》。 3.2.4J 风机振动速度有效值（均方根值）应不大于4.0mm/s。 3.3零部件要求 3.3.1 电动机防护等级为不低于IP55绝缘等级为不低于F级。 3.3.2 风机叶轮应进行平衡校正，其平衡品质等级小于等于4.0mm/s 3.3.3 风机焊接质量应符合JB/T10213的规定。 3.3.4 风机铆焊件质量应符合JB/T10214的规定。 3.3.5 叶轮超速试验应符合JB/T6445的规定。 3.3.6风机的钢制零部件热浸镀锌应符合GB/T13912的规定。 3.4外观质量 3.4.1 风机的涂装质量应符合JB/T6886的规定。 3.4.2 风机的热浸镀锌质量应符合GB/T13912的规定。
4试验方法
4.1 风机的空气动力性能试验应符合GB/T1236一2000的规定。 4.2 风机的噪声测量应符合GB/T2888的规定。 4.3 风机的振动检测应符合JB/T8689的规定。 4.4 风机的叶轮超速试验应符合JB/T6445的规定。 4.5风机叶轮平衡校正应符合JB/T9101的规定。 4.6J 风机的机械运转试验应符合JB/T10562的规定。
5检验规则
5.1 每台风机都应进行出厂检验，检验合格后，应附有产品合格证方可出厂。 5.2 检验分为型式检验和出厂检验。 5.3批量生产时应进行出厂检验，按JB/T10562的规定。 5.4有下列情况之一时，应进行型式检验：
试制新产品或老产品转产生产的试制定型鉴定：正式生产后当结构、材料和工艺有较大改变；一产品停产三年后，再次生产时。
6标志和包装
6.1在风机或其零部件上，应有旋转方向和气流方向的指示牌及安全警示标志。 6.2风机在明显位置应有标牌，标牌的尺寸与要求应符合GB/T13306的规定，标牌内容应包括：
一产品名称和型号： -主要技术参数（风量、风压、转速、电动机功率》；
2 JB/T11419—2013
出厂编号；一制造日期；制造厂名称。
6.3 包装应符合JB/T6444的规定。 CLUC V
中华人民共和 国
机械行业标准
蒸发式冷凝器冷却风机技术条件
JB/T11419--2013
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm0.5印张-11千字 2013年11月第1版第1次印刷
定价：12.00元
*
书号：15111-11116 网址：http：//www.cmpbook.com 编辑部电话： 010)88379778 直销中心电话： （010)88379693
封面无防伪标均为盗版
版权专有 侵权必究
JB/T11419-2013
打印日期：2013年12月26日F009
