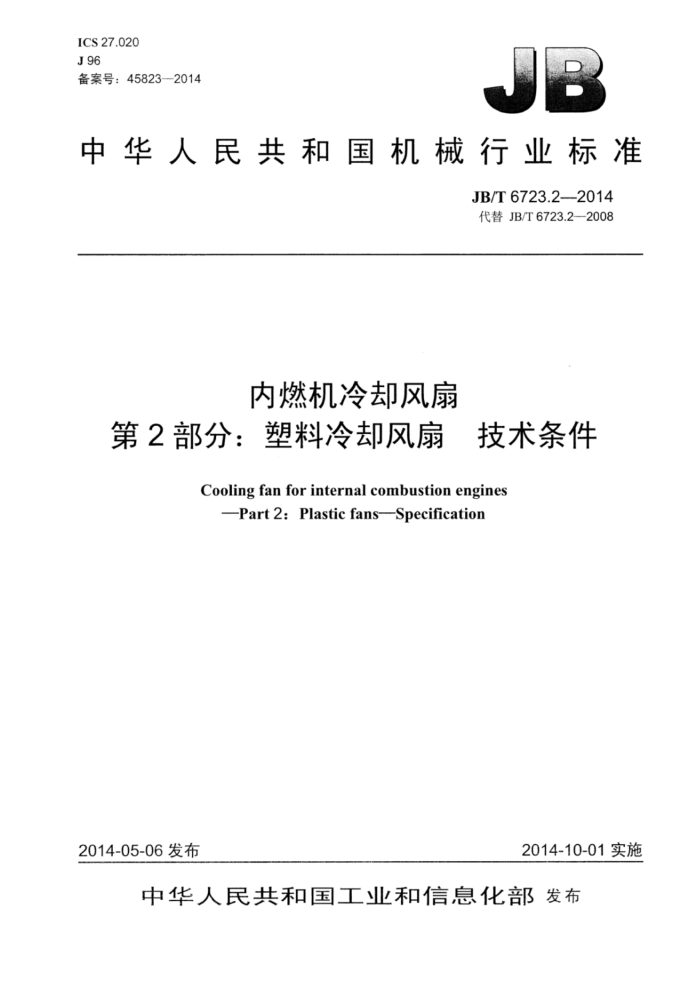

ICS27.020 J96 备案号：45823--2014
中华人民共和国机械行业标准
JB/T6723.2—2014 代替JB/T6723.2—2008
内燃机冷却风扇
第2部分：塑料冷却风扇 技术条件
Cooling fan for internal combustion engines
-Part 2:Plastic fans--Specification
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准内燃机冷却风扇
第2部分：塑料冷却风扇技术条件
JB/T6723.2—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mm×297mm-0.75印张·23千字
2015年3月第1版第1次印刷
定价：15.00元
+
书号：15111·12140 网址：http：//www.cmpbook.com 编辑部电话： （010)88379778 直销中心电话： （010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T6723.2-2014
目 次
前言
范围规范性引用文件
3 分类、代号和型号规格，
技术要求检验方法
4
5
6 检验规则。
标志、包装、运输和贮存
7
图1 按气流方向分类图2 按结构分类.
表1# 分类及代号表2扇叶原材料理化性能. 表3定位孔直径和风扇螺栓孔中心圆直径表4风扇定位孔的尺寸公差.. 表5风扇轴向同侧叶片的轴向圆跳动表6风扇总成不平衡量. 表7风扇叶片耐冷热交变的高温控制温度 JB/T6723.2—2014
前言
JB/T6723《内燃机冷却风扇》分为四个部分：
第1部分：金属冷却风扇技术条件；第2部分：塑料冷却风扇技术条件；第3部分：冷凝式内燃机冷却风扇技术条件；一第4部分：冷凝式内燃机冷却风扇试验方法。
本部分为JB/T6723的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6723.2—2008《内燃机冷却风扇 第2部分塑料冷却风扇技术条件》，与JB/T
6723.2一2008相比主要技术变化如下：
规范性引用文件中增加了引用标准（见第2章）：增加了塑料冷却风扇扇叶原材料的理化性能要求（见4.2）；增加了金属附件耐腐蚀性能的规定（见4.7）：增加了扇叶材料理化性能的试验方法和风扇金属附件的电镀层厚度及耐腐蚀性能试验方法（见 5.1~5.6): 明确了风扇经过冷热交变循环试验后试样的放置时间（见5.9.3）；删除了风扇在正常使用条件下质保期条款（2008年版4.16）。
本部分由中国机械工业联合会提出。 本部分由全国内燃机标准化技术委员会（SAC/TC177）归口。 本部分起草单位：雪龙集团股份有限公司、上海内燃机研究所、江苏常动机械有限公司、全柴锦天
机械有限公司。
本部分主要起草人：贺频艳、计维斌、张佩莉、华建文、史嵩雁、陈道长、沈红节、许林峰、陈云清。 本部分所代替标准的历次版本发布情况为：
JB/T6723.2—1993JB/T6723.22008
II JB/T6723.2-2014
内燃机冷却风扇
第2部分：塑料冷却风扇 技术条件
1范围
JB/T6723的本部分规定了内燃机塑料冷却风扇的产品分类、代号、产品型号规格标记方法、技术要求、检验方法、检验规则、标志、包装、运输和贮存。
本部分适用于外径不大于@1000mm的水冷式、风冷式内燃机（汽油机、柴油机）冷却系统用塑料冷却风扇总成（以下简称风扇）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1033.1-2008 塑料非泡沫塑料密度的测定第1部分：浸渍法、液体比重瓶法和滴定法 GB/T1040.2—2006 塑料拉伸性能的测定第2部分：模塑和挤塑塑料的试验条件 GB/T1043.1—2008 塑料简支梁冲击性能的测定第1部分：非仪器化冲击试验 GB/T1236—2000 工业通风机用标准化风道进行性能试验 GB/T1634.2—2004 塑料负荷变形温度的测定第2部分：塑料、硬橡胶和长纤维增强复合材料 GB/T1801—2009 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T2828.1—2003 计数抽样检验程序第1部分：按接收质量限（AQL）检索的逐批检验抽样
计划
GB/T2918—1998 塑料试样状态调节和试验的标准环境 GB/T4956—2003 磁性基体上非磁性覆盖层覆盖层厚度测量磁性法 GB/T6882-2008 声学声压法测定噪声源声功率级消声室和半消声室精密法 GB/T9341-2008 塑料弯曲性能的测定 GB/T9345.12008 塑料灰分的测定第1部分：通用方法 GB/T10125—1997 人造气氛腐蚀试验盐雾试验
3分类、代号和型号规格
3.1分类、代号
风扇的分类及代号见表1、图1和图2。
表1分类及代号
代号 F H
分类按气流方向分类
名称正向型风扇反向型风扇
带环形风圈风扇（闭式）不带环形风圈风扇（开式）
按结构分类 JB/T6723.22014
旋转方向
旋转方向
气流方向
气流方向 b）反向型风扇
a）正向型风扇
图1 按气流方向分类
a）带环形风圈风扇
b）不带环形风圈风扇
图2按结构分类
3.2型号规格
风扇的型号规格标记由下列部分组成：口口-0-0-00
执行标准编号风扇叶片数风扇螺栓孔中心圆直径d 风扇定位孔直径do 风扇外径D与结构代号气流分类代号产品名称
示例1：正向型带环形风圈塑料风扇，风扇直径620mm，定位孔直径127mm，螺栓孔中心圆直径152.4mm，叶片数8
叶的标记为：塑料风扇Z620H-127-152.4-8JB/T6723.2—2014。
2 JB/T6723.2-2014
表3 定位孔直径和风扇螺栓孔中心圆直径
螺栓孔数 螺栓直径（螺栓孔直径） 风扇螺栓孔中心圆直径di 备注
风扇定位孔直径do
mm $24 $28 $42 $45 $70 $80 $104 $120 $125 $127
mm M6 (6.8) M8(8.5) M10 (10.6) M12(13) M10 (10.6) M8 (9) M6 (7) M6 (7) M8 (9) M8 (9)
mm 40 52 64 75 110 98 122 134 151 152.4
4 4 4 4 6 4 4 4 6 6
可配离合器可配离合器可配离合器可配离合器可配离合器
4.3.3 定位孔尺寸公差
风扇定位孔的尺寸公差按风扇托板的厚度确定，并符合表4的规定。
表4 风扇定位孔的尺寸公差
风扇定位孔的尺寸公差 GB/T1801—2009中规定的H9级 GB/T1801—2009中规定的H10级
风扇托板厚度 mm
1~2.5 >2.5
4.4 形状和位置公差
4.4.1 风扇螺栓孔中心圆的位置度公差为Φ0.35mm。 4.4.2 风扇叶片安装角偏差为土1° 4.4.3 以风扇定位孔及风扇安装平面为基准旋转时，在同一直径上轴向同侧叶片的轴向圆跳动应符合表5的规定。
表5 风扇轴向同侧叶片的轴向圆跳动
单位为毫米
风扇外径D
轴向圆跳动
≤1.5 ≤2.0 ≤2.5 ≤5.0 ≤7.5
≤350 >350~550 >550~750 >750~900
>900
4.5 静平衡
风扇总成应经静平衡检验， 其不平衡量应符合表6的规定。
表6风扇总成不平衡量
风扇外径D mm
不平衡量 gcm
≤400 >400~500 >500~600 >600~750 >750900 >900
≤10 ≤15 ≤20 ≤25 ≤40 ≤60
