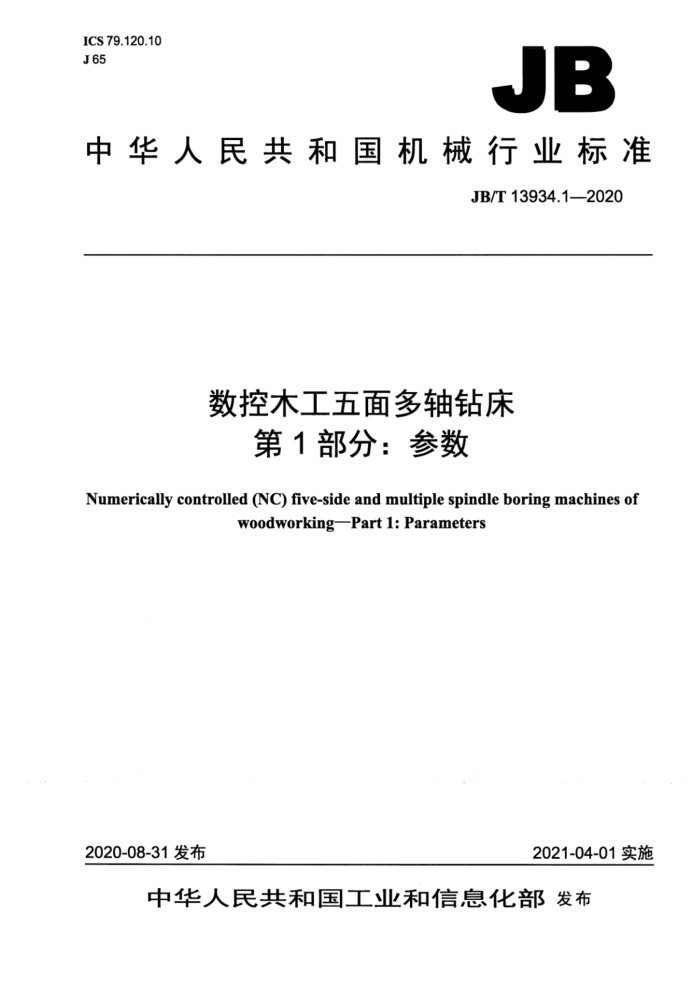

JB
中华人民共和国机械行业标准
JB/T13934.12020
数控木工五面多轴钻床
第1部分：参数
Numerically controlled (NC) five-side and multiple spindle boring machines of
woodworkingPart1:Parameters
2020-08-31发布
2021-04-01实施 目 次
前言 1范围、 2术语和定义 3主要参数
-II
BiiBa8ai1
图1机床结构简图I 图2机床结构简图Ⅱ 图3机床结构简图ⅢI.
表1 主要参数 前言
JB/T13934《数控木工五面多轴钻床》分为三个部分：
第1部分：参数；第2部分：精度；第3部分：技术条件。
本部分为JB/T13934的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国木工机床与刀具标准化技术委员会（SAC/TC84）归口。 本部分起草单位：南兴装备股份有限公司、顺德职业技术学院、广东产品质量监督检验研究院、福
州木工机床研究所、佛山市豪伟德机械有限公司、佛山市顺德区迈盛达自动化机械有限公司。
本部分主要起草人：容世桢、王荣发、成绵龙、肖晓晖、刘敬盛、方德明。 本部分为首次发布。 数控木工五面多轴钻床第1部分：参数
1范围
JB/T13934的本部分规定了数控木工五面多轴钻床的术语和定义及主要参数。 本部分适用于数控木工五面多轴钻床（以下简称机床）。
2术语和定义
2.1
数控木工五面多轴钻床 numerically controlled (NC) five-side and multiple spindle boring machines of woodworking
由数字信息控制排钻盒（包含多个钻头）等切削刀具进行加工的机床，该机床能实现板材底面/顶面、左右侧面及前后侧面五面同时钻孔加工，并有三个相互垂直的由用户编程定位和加工的轴线（例如 X、Y、z)。
该类机床可带有：
铣削/锯切附加装置（实现开槽功能）：固定或移动的工件支承：一自动换刀装置。
不同结构的机床如图1～图3所示。
说明：
一床身； 2排钻盒： 3——Y轴滑台； 4—主轴; 5——上横梁；注1：本图为拆除表面部分防护罩后的示意图。
一侧靠板：一上压料定位机构：自动靠板定位机构：
1-
7
8-
9——电控柜： 10- 一控制面板。 10
说明：
一送料夹钳： 2——侧面滚轮： 3—主轴; 4排钻盒：注1：本图为拆除表面部分防护罩后的示意图。 注2：本图不限制机床的具体结构。
一侧压滚轮： 6——床身； 7——Y轴丝杠组件： 8Y轴横梁：
一电控柜： 10 一控制面板。
5-
图2 机床结构简图I
说明： 1—前气浮台： 2-控制面板： 3一排钻盒：注1：本图为拆除表面部分防护罩后的示意图。
一主轴： 5——侧推装置； 6—上横梁；
一床身： 8-夹持送料装置： 9——电控柜。
1 3 主要参数
3.1 机床主要参数应符合表1的规定。
表1 主要参数
参数名称加工长度加工宽度加工厚度水平钻轴垂直钻轴钻头最大直径
单位 mm mm mm
参数值 250~3000 50~1200 10~50 2~6 2~6 9~32
X轴方向 Y轴方向 Z轴方向
个
排钻组轴数
d35 18 000 4000 4 000 ≥50 ≥50 ≥15 ≥15 ≥15 ≥2.2
mm r/min r/min r/min
主轴(最高转速）垂直钻（Z) 水平钻（X、Y)
转速
X轴方向 Y轴方向 Z轴方向 U轴方向 V轴方向
进给速度
m/min
主轴功率
kw
3.2 设计时，可根据新开发产品结构、性能的要求， 对参数进行调整。 中华人民共和国
