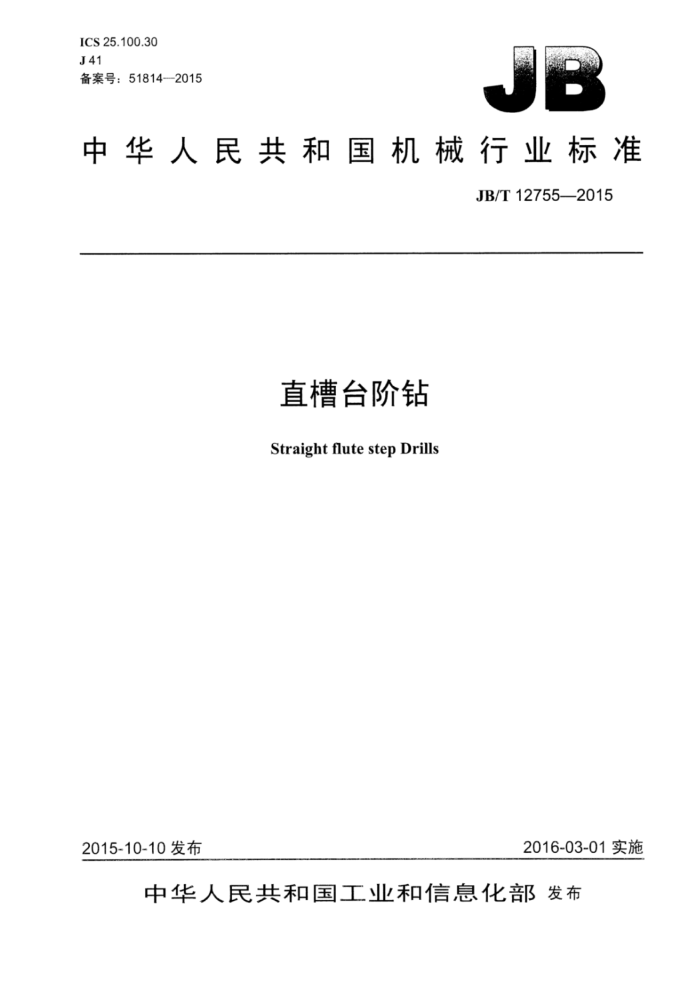

ICS25.100.30 J41 备案号：51814-2015
中华人民共和国机械行业标准
JB/T12755—2015
直槽台阶钻 Straight flute step Drills
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12755--2015
目 次
1
前言
范围 2规范性引用文件 3符号.. 4型式和尺寸. 5技术要求
5.1外观和表面粗糙度 5.2尺寸公差 5.3位置公差. 5.4 材料和硬度 6标志和包装 6.1 标志 6.2 包装..
图1六角柄直槽台阶钻型式图2 三角柄直槽台阶钻型式.
表1 英制六角柄直槽台阶钻尺寸表2米制六角柄直槽台阶钻尺寸表3英制三角柄直槽台阶钻尺寸表4米制三角柄直槽台阶钻尺寸.. 表5表面粗糙度. 表6六角柄直槽台阶钻的钻芯锥度表7三角柄直槽台阶钻的钻芯锥度
L JB/T12755—2015
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：扬州新江正工具有限公司、成都工具研究所有限公司、扬州江宇刃具有限公司。 本标准主要起草人：董向阳、倪东升、查国兵、沈士昌。 本标准为首次发布。
II JB/T12755--2015
直槽台阶钻
1范围
本标准规定了直槽台阶钻的符号、型式和尺寸、技术要求、标志和包装。 本标准适用于电动工具在薄板上加工不同直径孔的直槽台阶钻。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17984麻花钻技术条件
3符号
3
下列符号适用于本文件：总长度； ——第一台阶长度： 12——中间各台阶长度： 13一最大一个台阶长度；
柄部外接圆直径； do —槽底部直径； di～d13—各台阶的钻刃直径： 14——柄部长度； ls-r槽中心到柄部端面长度： l6——r槽中心直线部分长度；
d
r槽半径； S-—六方宽度； h- 一三方宽度：
台阶数。
4 型式和尺寸
4.1六角柄直槽台阶钻型式和尺寸按图1和表1、表2的规定。 4.2 三角柄直槽台阶钻型式和尺寸按图2和表3、表4的规定。 4.3标记示例：
a）规格为1/8in～1/2in的英制六角柄直槽台阶钻标记为：
六角柄直槽台阶钻1/8"～1/2″JB/T12755—2015
b）规格为4mm～12mm的米制六角柄直槽台阶钻标记为：
六角柄直槽台阶钻4~12JB/T12755—2015
1 JB/T127552015
c）规格为3/16in～7/8in的英制三角柄直槽台阶钻标记为：
三角柄直槽台阶钻3/16"～7/8”JB/T12755—2015
d）规格为4mm~20mm的米制三角柄直槽台阶钻标记为：
三角柄直槽台阶钻 4-20JB/T12755 5-2015
迎迎迎迎 业业
1.5
A
A
301
生
16
A
45 I2X(n-2)
1
h
A
图1六角柄直槽台阶钻型式
表1英制六角柄直槽台阶钻尺寸 1/8 in~1/2 in
单位为毫米
1/4 in~3/4in
规格
3/16in~1/2in
d 8.8 5-8.8 l4min Is -81 lo~ " min do -0.12 n - l1 2 13 di d2 d3 d4 ds de
7.20 6.30 25.00 9.50 1.00 2.40 4.70 13 75.00 5.20 3.60 4.00 3.18 3.97 4.76 5.56 6.35 7.14
7.20 6.30 25.00 9.50 1.00 2.40 4.70 6 84.50 9.90 9.50 10.00 4.76 6.35 7.94 9.53 11.11 12.70
7.20
6.30 25.00 9.50 1.00 2.40 4.70 9 71.00 5.50 4.70 5.20 6.35 7.94 9.53 11.11 12.70 14.29
2 JB/T12755—2015
单位为毫米
表1英制六角柄直槽台阶钻尺寸（续）
规格 d dg dg d1o du d12 d13
3/16 in~1/2 in
1/4 in~3/4 in
1/8in1/2in
15.88 17.46 19.05
7.94 8.73 9.53 10.32 11.11 11.91 12.70 表2米制六角柄直槽台阶钻尺寸 3 ~ 13
- 一一一一一一
一一一
单位为毫米
规格 d 5 -0.81 l4min Is -8.1 l6~ "min do -8.12
4~22 7.2 6.3 25.0 9.5 1.0 2.4 4.7 10 80.5 5.3 5.0 8.5 4.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 22.0 -
4~12 7.2 6.3 25.0 9.5 1.0 2.4 4.7 9 77.5 5.3 5.0 10.5 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0 一一
7.2 6.3 25.0 9.5 1.0 2.4 4.7 11 83.5 5.1 5.0 7.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0 11.0 12.0 13.0
1 11 12 13 di d2 dy d4 ds de d dg dg dio dl JB/T12755—2015
1.
业心
5d 心
A
T
A
45
b
14
6X(n-2)
AA
图2三角柄直槽台阶钻型式表3英制三角柄直槽台阶钻尺寸
单位为毫米
规格 d -8.83 h -0.81 l4 min
3/16 in~7/8 in
1/4 in~3/8 in
9.50 9.05 20.00 12 81.50 5.40 4.70 7.70 4.76 6.35 7.94 9.53 11.11 12.70 14.29 15.88 17.46 19.05 20.64 22.23
9.50 9.05 20.00 11 81.50 5.60 5.10 8.10 6.35 9.92 13.89 17.46 20.64 22.23 25.40 28.58 30.96 31.75 34.93 -
n 1 l1 12 13 di d2 ds d4 ds d. d7 d dg d1o dh d12
4 JB/T127552015
表4米制三角柄直槽台阶钻尺寸
单位为毫米
规格 d =8.83 h -0.801 L4min
4~20 8.0 7.8 23.0 9 74.5 4.8 5.5 7.0 4.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 一
4~12 6.0 5.8 21.0 5 65.0 7.8 8.0 11.0 4.0 6.0 8.0 10.0 12.0 一
6~30 10.0 9.5 24.0 13 94.5 4.7 5.0 9.0 6.0 8.0 10.0 12.0 14.0 16.0 18.0 20.0 22.0 24.0 26.0 28.0 30.0
n 1 11 12 13 di d2 ds d4 ds de cd7 dg dg d1o d1l /12 ad13
-
一
一一
一
5 技术要求 5.1 外观和表面粗糙度 5.1.1 1外观
直槽台阶钻切削刃不应有崩刃、钝口、裂纹、显著的凹凸以及磨削烧伤等影响使用性能的缺陷 5.1.2 表面粗糙度
直槽台阶钻表面粗糙度的上限值按表5的规定。
单位为微米
表5 表面粗糙度
部位主后面副后面沟槽柄部
表面粗糙度
Ra1.6 Ra1.6 Ra3.2 Ra0.8
