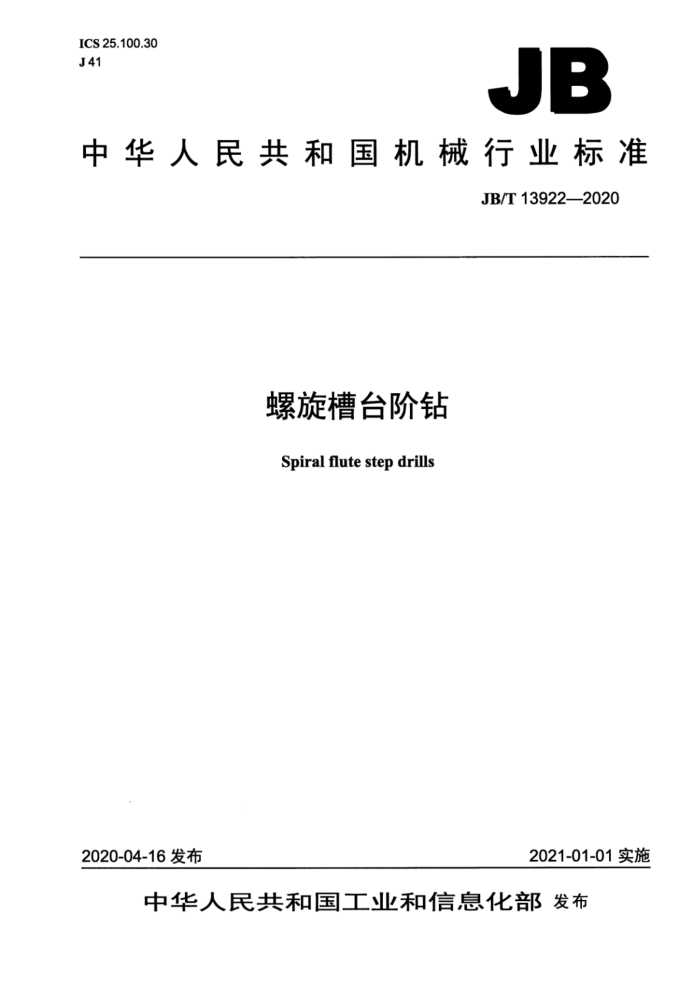

JB
中华人民共和国机械行业标准
JB/T13922—2020
螺旋槽台阶钻 Spiral flute stepdrills
2020-04-16发布
2021-01-01实施 目 次
1
前言 1范围 2规范性引用文件 3符号 4型式和尺寸 5技术要求
5.1外观和表面粗糙度 5.2尺寸公差 5.3位置公差 5.4材料和硬度 6标志和包装 6.1标志. 6.2 包装.
-
图1 六角柄螺旋槽台阶钻的型式图2 三角柄螺旋槽台阶钻型式
2
表1英制六角柄螺旋槽台阶钻的尺寸. 表2米制六角柄螺旋槽台阶钻的尺寸表3英制三角柄螺旋槽台阶钻尺寸. 表4米制三角柄螺旋槽台阶钻尺寸。 表5表面粗糙度，表6六角柄螺旋槽台阶钻的钻芯锥度表7三角柄螺旋槽台阶钻的钻芯锥度
中
4
*.6
6 前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SACTC91）归口本标准起草单位：扬州新江正工具有限公司、扬州江宇刃具有限公司、浙江维克机械科技有限公
司、成都工具研究所有限公司。
本标准主要起草人：董向阳、倪东升、王宏波、查国兵、沈士昌。 本标准为首次发布。 螺旋槽台阶钻
1范围
本标准规定了英制和米制螺旋槽台阶钻的符号、型式、尺寸、技术要求、标志和包装。 本标准适用于在薄板上加工不同直径孔的螺旋槽台阶钻。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17984麻花钻技术条件
3符号
下列符号适用于本文件。 d：柄部外接圆直径。 do：r槽底部直径。 d1～dis：各台阶的钻刃直径。 I：总长度。 l1：第一台阶长度。 12：中间各台阶长度。 13：最大一个台阶长度。 14：柄部长度。 ls：槽中心到柄部端面长度。 l6：槽中心直线部分长度。 r：r槽半径。 S：六方宽度。 h：三方宽度。 n：台阶数。
4型式和尺寸
4.1六角柄螺旋槽台阶钻的型式和尺寸按图1和表1、表2的规定。 迎二 4
1.5
N
30°
T
S 16
B
T
Y F45° (n-2)/2
A 5
12
13
1
1
AA
图1六角柄螺旋槽台阶钻的型式表1 英制六角柄螺旋槽台阶钻的尺寸
单位为毫米
规格 3/16 in～1/2 in
项目
1/8 in～1/2 in
1/4in~3/4in
d 88 $ +0.05 l4 (min) 15-0.1 l~ r (min) do-012 n 1 11 12 13 di d2 ds d4 ds de d7 dg dg dio di1
7.20 6.30 25.00 9.50 1.00 2.40 4.70 13 75.00 5.20 3.60 4.00 3.18 3.97 4.76 5.56 6.35 7.14 7.94 8.73 9.53 10.32 11.11
7.20 6.30 25.00 9.50 1.00 2.40 4.70 6 84.50 9.90 9.50 10.00 4.76 6.35 7.94 9.53 11.11 12.70 - 一一
7.20 6.30 25.00 9.50 1.00 2.40 4.70 9 71.00 5.50 4.70 5.20 6.35 7.94 9.53 11.11 12.70 14.29 15.88 17.46 19.05
一
/ 表2米制六角柄螺旋槽台阶钻的尺寸
单位为毫米
规格
项目
4~22 7.20 6.30 25.00 9.50 1.00 2.40 4.70 10 80.50 5.30 5.00 8.50 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 一一 1
3~13 7.20 6.30 25.00 9.50 1.00 2.40 4.70 11 83.50 5.10 5.00 7.00 3.00 4.00 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 13.00 -
4~12 7.20 6.30 25.00 9.50 1.00 2.40 4.70 9 77.50 5.30 5.00 10.50 4.00 5.00 6.00 7.00 8.00 9.00 10.00 11.00 12.00 一一一 -
6~30 7.20 6.30 25.00 9.50 1.00 2.40 4.70 13 94.50 4.70 5.00 9.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 26.00 28.00 30.00
d.8.8 $ +0.05 14 (min) 15-0.1 ~ r (min) do-012 n 1 li 12 13 di d2 ds d4 ds ds dr dg dg do dl di2 di3
-
4.2三角柄螺旋槽台阶钻的型式和尺寸按图2和表3、表4的规定。
小
心
1.5
A
中 D
片
30
A
L A
7 P45°
12 11
(n-2) 2
1
14
S
1 表3 英制三角柄螺旋槽台阶钻尺寸
单位为毫米
规格
项目
3/16 in~7/8 in
1/4 in～13/8 in
d h 0.0 l4 (min) n 1 11 12 13 di d2 dy d4 ds dg dr dsg dg dio di d12
9.50 9.05 20.00 12 81.50 5.40 4.70 7.70 4.76 6.35 7.94 9.53 11.11 12.70 14.29 15.88 17.46 19.05 20.64 22.23
9.50 9.05 20.00 11 81.50 5.60 5.10 8.10 6.35 9.92 13.89 17.46 20.64 22.23 25.40 28.58 30.96 31.75 34.93 一
表4 米制三角柄螺旋槽台阶钻尺寸
单位为毫米
规格
项目
4~12 6.00
4~20 8.00
6~30 10.00
4~32 10.00
d c001 L4 (min) 1 11
7.80 23.00 9 74.50 4.80
9.50 24.00 13 94.50 4.70
5.80 21.00 5 65.00 7.80
9.50 24.00 15 103.00 6.00
n 单位为毫米
表4米制三角柄螺旋槽台阶钻尺寸（续）
规格
项目 di d2 dy d4 ds de dr ds dg dio d di2 d13 di4 dis
4~12 4.00 6.00 8.00 10.00 12.00 一 - -
4~20 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 - 一 / 一
6~30 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 26.00 28.00 30.00
4~32 4.00 6.00 8.00 10.00 12.00 14.00 16.00 18.00 20.00 22.00 24.00 26.00 28.00 30.00 32.00
1
I
-
-
4.3 标记示例：
示例1：规格为1/8in～1/2in的英制六角柄螺旋槽台阶钻，标记为：
六角柄螺旋槽台阶钻 1/8~1/2*JB/T13922—2020
示例2：规格为4mm~12mm的米制六角柄螺旋槽台阶钻，标记为：
六角柄螺旋槽台阶钻 4~12 JB/T13922—2020
示例3：规格为3/16in～7/8in的英制三角柄螺旋槽台阶钻，标记为：
三角柄螺旋槽台阶钻3/16"~7/8JB/T13922-2020
示例4：规格为4mm~20mm的米制三角柄螺旋槽台阶钻，标记为：
三角柄螺旋槽台阶钻4～20 JB/T13922—2020
技术要求
S
5.1 外观和表面粗糙度 5.1.1外观
螺旋槽台阶钻切削刃不应有崩刃，钝口、裂纹，显著的凹凸以及磨削烧伤等影响使用性能的缺陷。
