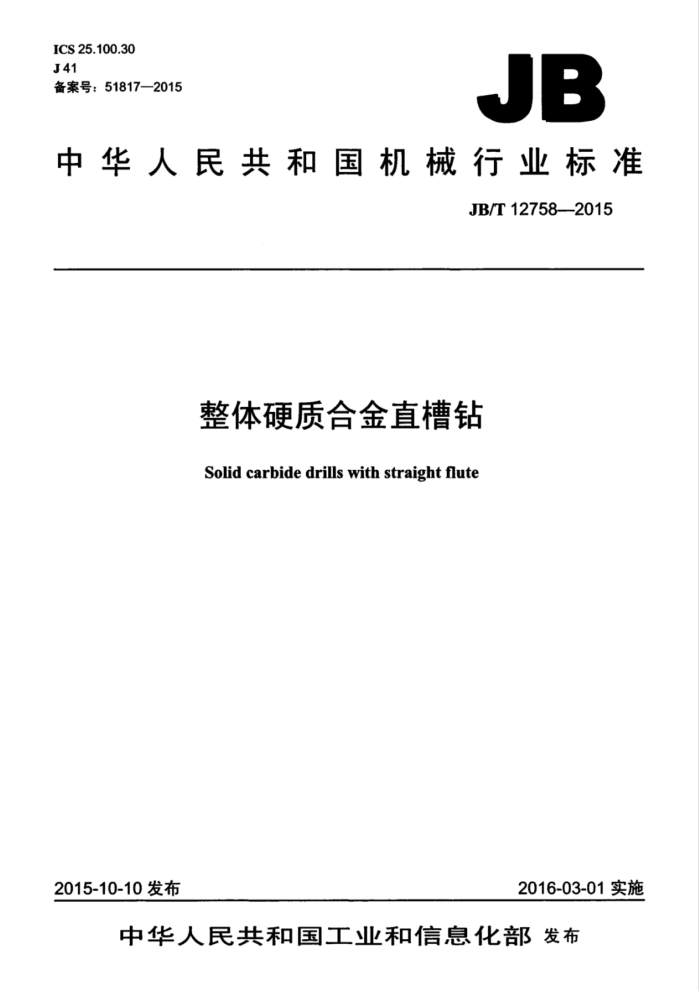

ICS25.100.30 J41 备案号：51817—2015
JB
中华人民共和国机械行业标准
JB/T12758—2015
整体硬质合金直槽钻
Solid carbide drills with straight flute
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化发布 JB/T12758-2015
目 次
前言 1范围. 2规范性引用文件 3符号.. 4型式和尺寸 5技术要求
eI
标志包装
6 7 JB/T12758—2015
前言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国刀具标准化技术委员会（SAC/TC91）归口。 本标准起草单位：四平博尔特工艺装备有限公司、成都工具研究所有限公司。 本标准主要起草人：王跃先、朱立国、李辉、邹伟光、赵宏亮、沈士昌。 本标准为首次发布。
II JB/T12758—2015
整体硬质合金直槽钻
1范围
本标准规定了整体硬质合金直槽钻的符号、型式和尺寸、技术要求、标志和包装。 本标准适用于直径为2.5mm20.0mm的整体硬质合金直槽钻（以下简称直槽钻），根据供需双方
协议，其他直槽钻也可参照采用。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T1442直柄工具用传动扁尾及套筒尺寸 GB/T1804一般公差未注公差的线性和角度尺寸的公差 GB/T2075一2007切削加工用硬切削材料的分类和用途大组和用途小组的分类代号 GB/T25667.3整体硬质合金直柄麻花钻第3部分：技术条件
3符号
下列符号适用于本文件：直槽钻总长度： 1一沟直槽钻槽长度： 12——直槽钻切削刃长度： d直槽钻公称直径： d直槽钻柄部直径。
4型式和尺寸
4.1直槽钻型式按图1图2和图3的规定，具体如下：
a）整体硬质合金直槽钻见图1 b）整体硬质合金带扁尾直槽钻见图2： c）整体硬质合金带内冷直槽钻见图3。
7
12
11
图1
1 JB/T12758--2015
A
的
12
11
图 2
3
1
12
11
图3
4.2 直槽钻尺寸符合表1的规定。
表1 1
单位为毫米 12
d (h7) 2.50 2.80 3.00 3.20 3.50 3.80 4.00 4.20 4.50 4.80 5.00 5.20 5.50 5.80 6.00 6.20 6.50 6.80 7.00
1
di (h6)
3.00
65
27
20
4.00
74
36
29
78
32
40
6.00
82
44
35
8.00
91
53
43
2 JB/T12758--2015
单位为毫米 12
表1 (续)
l1 57
d (h7) 7.20 7.50 7.80 8.00 8.20 8.50 8.80 9.00 9.20 9.50 9.80 10.00 10.20 10.50 10.80 11.00 11.20 11.50 11.80 12.00 12.20 12.50 12.80 13.00 13.20 13.50 13.80 14.00 14.25 14.50 14.75 15.00 15.25 15.50 15.75 16.00 16.25 16.50 16.75
d, (h6)
1
8.00
91
43
61
10.00
103
49
71
71
12.00
118
56
121
58
77
14.00
124
60
129
80
63
16.00
83
133
138
67
18.00
88
3 JB/T12758-2015
表1 (续)
单位为毫米 12
d (h7) 17.00 17.25 17.50 17.75 18.00 18.25 18.50 18.75 19.00 19.25 19.50 19.75 20.00
di (h6)
-
I1
18.00
143
93
71
20.00
97
148
97
148
71
20.00
153
101
4.3直槽钻的总长、沟长及刃长公差按GB/T1804中最粗级的规定制造。制造带扁尾的直槽钻时，扁尾部分的尺寸和公差按GB/T1442的规定。 4.4标记示例：
直径d=8mm，整体硬质合金直槽钻的标记为：
整体硬质合金直槽钻8JB/T12758-—2015
直径d=8mm，带扁尾的整体硬质合金直槽钻标记为：
整体硬质合金直槽钻8-BWJB/T12758—2015
直径d=8mm，带内冷的整体硬质合金直槽钻标记为：
整体硬质合金直槽钻8-NLJB/T12758—2015
5技术要求
5.1 直槽钻不得有崩刃、裂纹，直槽表面不应有碰伤等影响使用性能的缺陷。 5.2 直槽钻表面粗糙度的最大允许值按表2的规定。
表2 刃带 Ra0.4
单位为微米柄部表面 Ra0.4
后面 Ra0.8
沟槽 Ra0.4
前面 Ra0.4
5.3 直槽钻位置公差按表3的规定。
表3 dN5 0.012
单位为毫米 d>15 0.02 0.05 0.02 0.05
项目
5 工作部分对柄部轴线的径向圆跳动公差钻芯对工作部分轴线的对称度公差切削刃对工作部分轴线的斜向圆跳动公差
0.03
0.012
0.015
沟槽分度公差
0.03
4
