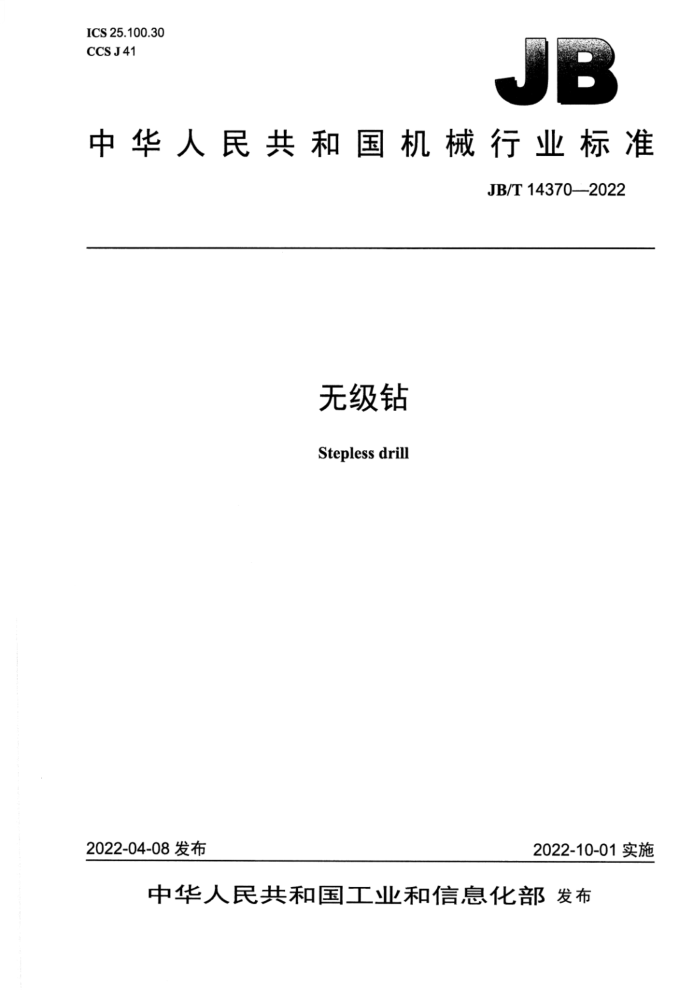

中华人民共和国机械行业标准
JB/T14370-2022
无级钻 Stepless drill
2022-04-08发布
2022-10-01实施 目 次
前言 1 范围 2规范性引用文件 3术语和定义 4符号.. 5型式和尺寸， 6技术要求 6.1外观和表面粗糙度 6.2尺寸公差. 6.3 几何公差.. 6.4 材料和硬度 7标志和包装 7.1 标志.. 7.2 包装.
图1六角柄无级钻型式图2圆柱柄无级钻型式.
表1英制六角柄无级钻尺寸. 表2米制六角柄无级钻尺寸表3英制圆柱柄无级钻尺寸... 表4米制圆柱柄无级钻尺寸.. 表5表面粗糙度.. 表6六角柄无级钻的钻芯锥度表7 圆柱柄无级钻的钻芯锥度 前言
本文件按照GB/T1.1一2020《标准化工作导则 」第1部分：标准化文件的结构和起草规则》的规定起草。
请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别专利的责任。 本文件由中国机械工业联合会提出。 本文件由全国刀具标准化技术委员会（SAC/TC91）归口。 本文件起草单位：扬州新江正工具有限公司、成都工具研究所有限公司、扬州江宇刃具有限公司、
河南一工钻业有限公司。
本文件主要起草人：董向阳、倪东升、沈士昌、赵建敏、岳学民、管超。 本文件为首次发布。 无级钻
1范围
本文件规定了无级钻的符号、型式、尺寸、技术要求、标志和包装。 本文件适用于用电动工具在薄板上加工不同直径孔的无级钻的制造。
2规范性引用文件
下列文件中的内容通过文中的规范性引用而构成本文件必不可少的条款。其中，注日期的引用文件：仅该日期对应的版本适用于本文件。不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17984麻花钻技术条件
3术语和定义
本文件没有需要界定的术语和定义。
4符号
下列符号适用于本文件。 d 一柄部直径。 do—r槽底部直径。 di——小头直径。 d2——大头直径。 1—总长度。 1——刃长。 12——大头过渡长度。 13——柄部长度。
一产槽中心到端面长度。 15一一槽中心直线部分长度。 rr槽半径。 s—六方宽度。
4
5 型式和尺寸
5.1六角柄无级钻型式按图1，尺寸按表1和表2的规定。 -$ Itn
1.5
+ A a-
30
ST Is
D
14
3
5
11
A-4
I
5
图1六角柄无级钻型式表1 英制六角柄无级钻尺寸
单位为毫米
规格 d (-8.8) s (0.8) Is (min) 14(8.) ls (~) r (min) do(-0.2)
3/16 in~1/2in
1/4 in3/4 in
1/8in~1/2in
7.20 6.30 25.00 9.50 1.00 2.40 4.70 75.00 49.00 3.00 4.76 12.70
7.20 6.30 25.00 9.50 1.00 2.40 4.70 73.00 47.00 3.00 6.35 19.05
7.20 6.30 25.00 9.50 1.00 2.40 4.70 75.00 49.00 3.00 3.18 12.70 表2 来制六角柄无级钻尺寸
1 i 12 dt d2
单位为毫米 8~20 7.20 6.30 25.00 9.50 1.00 2.40 4.70 69.00
规格 d (-8) s (*0.81) l, (min) 14 (-.) ls (~) r (min) d( 8.12)
3~14 7.20 6.30 25.00 9.50 1.00 2.40 4.70 61.00
3~15 7.20 6.30 25.00 9.50 1.00 2.40 4.70 58.00
5~20 7.20 6.30 25.00 9.50 1.00 2.40 4.70 76.00 表2 米制六角柄无级钻尺寸（续）
单位为毫米 8~20 3.00 8.00 20.00
规格 12 dt d2
3~14 3.00 3.00 14.00
3~15 3.00 3.00 15.00
5~20 3.00 5.00 20.00
5.2 圆柱柄无级钻型式按图2，尺寸按表3和表4的规定。
5
1.5
A 7
A
7130°
4-
h
1
13
4-4
图2 圆柱柄无级钻型式表3 英制圆柱柄无级钻尺寸
单位为毫米
规格 d(-88) ly (min)
1/4 in~1%4 in
3/16 in~7/8 in
9.50 20.00 81.50 60.50 3.00 4.76 22.23
9.50 20.00 107.00 86.00 3.00 6.35 31.75
1 1 12 di d2
表4 米制圆柱柄无级钻尺寸
单位为毫米 16~30.5 10.00 25.00 72.00 46.00 3.00
规格 d(-8) ly (min)
3~14 6.00 22.00 58.00 35.00 3.00
5~20 8.00 20.00 71.00 50.00 3.00
8~20 8.00 22.00 66.00 43.00 3.00
6~30 10.00 25.00 102.00 76.00 3.00
1 11 12 5.3标记示例：
示例1：规格为1/8in1/2in的六角柄无级钻标记为：
六角柄无级钻1/8-1/2JB/T14370—2022
示例2：规格为3mm~14mm的六角柄无级钻标记为：
六角柄无级钻3-14JB/T143702022
示例3：规格为3/16in～7/8in的圆柱柄无级钻标记为：
圆柱柄无级钻 3/16-7/8JB/T14370—2022
示例4：规格为8mm~20mm的圆柱柄无级钻标记为：
圆柱柄无级钻 8-20JB/T14370—2022
6技术要求
6.1外观和表面粗糙度 6.1.1外观
无级钻切削刃不应有崩刃、钝口、裂纹、显著的凹凸以及磨削烧伤等影响使用性能的缺陷。 6.1.2 表面粗糙度
无级钻表面粗糙度的上限值按表5的规定。
表5表面粗糙度
单位为微米
表面粗糙度Ra
部位主后面副后面沟槽柄部
1.6 0.8 3.2 0.8
6.2尺寸公差 6.2.1 无级钻的总长度1及刃长11、大头过渡长度12的极限偏差均按h16。 6.2.2 无级钻的切削部分大头直径dz的极限偏差按h11。 6.2.3 3无级钻顶角为118°±3°，也可根据客户要求确定。 6.2.4无级钻钻尖部分可刃磨横刃。 6.2.5无级钻切削角度推荐如下：
a）前角为6°～8°； b）主后角为305°； c）副后角为10～2°。
6.2.6钻芯厚度的最小值按GB/T17984的规定，无级钻的钻芯锥度按本文件表6和表7。 表6六角柄无级钻的钻芯锥度
规格
项目钻芯锥度
1/8in~1/2in 3/16in~1/2in 1/4in~3/4in 3mm~14mm 3mm~15mm|5mm~20mm 18mm~20mm 70~8°
70~8°
11°~12°
11°~12°
13°～14°
100~11°
13°~14°
表7 圆柱柄无级钻的钻芯锥度
规格
项目钻芯锥度
3/16in~7/8inl1/4in~14in3mm~14mm 5mm~20mm /8mm~20mm6mm~30mm/16mm~30.5mm 11°~12° 100~11°
11°~13°
11°~12°
100～11°
13°~14°
13°~15°
：几何公差
6.3
6.3.1 无级钻的主切削刃对柄部轴线的斜向圆跳动应不超过0.12mm。 6.3.2 六角柄无级钻柄部六方对柄部轴线的对称度公差应不大于其尺寸公差。 6.4材料和硬度 6.4.1材料
无级钻应采用W6Mo5Cr4V2或其他同等性能的普通高速钢（代号：HSS）制造。 6.4.2硬度
工作部分硬度不低于63HRC。 柄部部分硬度不低于30HRC。
7标志和包装
7.1标志 7.1.1产品上应标志：
a）制造厂或销售商商标； b）无级钻规格； c）材料代号（HSS）。
7.1.2包装盒上应标志：
a）制造厂或销售商名称、地址和商标； b）本标准规定的标记； c）材料牌号或代号； d）件数； e）制造年月。
7.2 包装
无级钻在包装前应经防锈处理，包装应牢靠，并能防止运输过程中的损伤。
