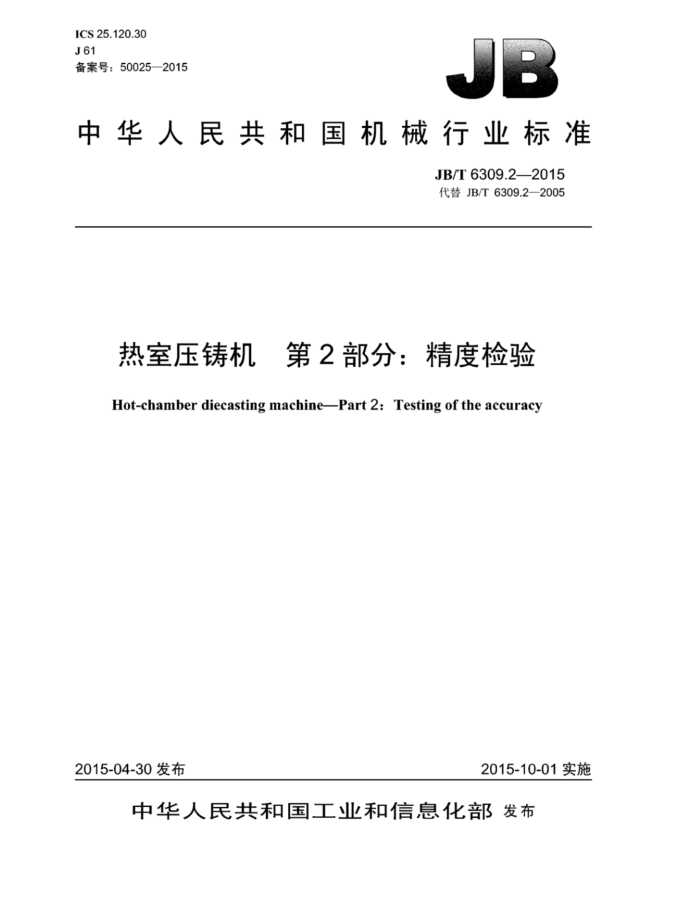

ICS 25.120.30 J61 备案号：50025—2015
B
中华人民共和国机械行业标准
JB/T6309.2—2015 代替JB/T6309.2—2005
热室压铸机　第2部分：精度检验 Hot-chamber diecasting machinePart 2:Testing of the accuracy
2015-04-30发布
2015-10-01实施
中华人民共和国工业和信息化部发布 JB/T6309.2—2015
目 次
前言， 1范围 2 规范性引用文件， 3精度检验.. 3.1常用检测工具 3.2检验项目 4检验规则..
II
图1动模安装板与定模安装板工作表面间的平行度检验图2拉杠相互间的平行度检验图3 ：压射室轴线对鹅颈壶安装面的垂直度检验
n
表1 精度公差值 JB/T6309.2—2015
前 言
JB/T6309《热室压铸机》分为三个部分：
第1部分：基本参数；一第2部分：精度检验；一第3部分：技术条件。 本部分为JB/T6309的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分代替JB/T6309.2一2005《热室压铸机第2部分：精度检验》，与JB/T6309.2一2005相比主要
技术变化如下：
将测量范围及公差精度与已公布的国家标准进行了统一； —修改了检验方法中的表述；一增加了“压射室轴线对鹅颈壶安装面的垂直度”检测。 本部分由中国机械工业联合会提出。 本部分由全国铸造机械标准化技术委员会（SAC/TC186）归口。 本部分起草单位：深圳领威科技有限公司、济南铸造锻压机械研究所有限公司、广东伊之密精密机
械股份有限公司、宁波力劲科技有限公司、仁兴集团、广东省标准化研究院，
本部分主要起草人：刘相尚、卢军、徐年生、帅华元、张新华、高潮、王新良、周刚、刘琪昌、梁伟祥、顾维鑫。
本部分所代替标准的历次版本发布情况为：
JB/T6309.2—1992、JB/T6309.2—2005。
II JB/T6309.2—2015
热室压铸机第2部分：精度检验
1范围
JB/T6309的本部分规定了热室压铸机的几何精度、检验方法和检验规则。 本部分适用于热室压铸机（以下简称压铸机）。
2 规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。
凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T17421.1一1998机床检验通则第1部分：在无负荷或精加工条件下机床的几何精度 GB/T1184一1996形状和位置公差 未注公差值
3精度检验
3.1常用检测工具
常用检测工具如下： a）平板。 b）平尺。 c）水平仪。 d）指示器。 e）模垫：空压射试验时，代替压铸型作为承受合型力的垫块。要求其外形为方形，并且具备足够
的强度和刚度。其工作表面的表面粗糙度Ra为0.8μm；工作表面的平行度公差为0.02/300。其长×宽尺寸取机器拉杠内距的2/3为宜，厚度取机器模厚模薄中间值为宜。
3.2检验项目
3.2.1动模安装板与定模安装板工作表面间的平行度 3.2.1.1检验方法
调整动模安装板处于最大模厚及合模状态位置，按GB/T17421.1一1998中5.4.1.2.2规定的方法接12个测点位置分别测量两座板内侧面对应点的距离，计算最大与最小距离之差（见图1）。 3.2.1.2公差
测量值应小于表1中的α2值。 3.2.2 拉杠相互间的平行度 3.2.2.1检验方法
使动模安装板调整处于最大模厚及开模状态位置，按GB/T17421.1一1998中5.4.1.2.3.1规定的方法，分别在距动、定模安装板80mm处测量相邻拉杠之间内侧对应点的距离差（见图2）。
1 JB/T6309.2—2015
50
0
二
L/3,L↓/3
0 0
S t
C
7
L
Li
_50
50
图1 动模安装板与定模安装板工作表面间的平行度检验
表1 精度公差值
单位为毫米
公差值
测量长度
L ≤25 >25~40 >40~63 >63~100 >100~160 >160~250 >250~400 >400~630 >630~1000 >1 000~1600 >1 600~2 500
αi 0.02 0.025 0.03 0.04 0.05 0.06 0.08 0.10 0.12 0.15 0.20 0.25
Q2 0.03 0.04 0.05 0.06 0.08 0.1 0.12 0.15 0.20 0.25 0.30 0.40
>2 500
图2拉杠相互间的平行度检验
2 JB/T6309.2—2015
3.2.2.2公差
测量值应小于表1中的αi值。 3.2.3 3压射室轴线对鹅颈壶安装面的垂直度 3.2.3.1检验方法
使鹅颈壶的安装面与平板的工作面平行放置，并把测量心轴插入压射室，按GB/T17421.1一1998 中5.5.1.2.3.2规定的方法检验，计算最大与最小读数之差（见图3）。
图3 压射室轴线对鹅颈壶安装面的垂直度检验
3.2.3.2公差
测量值应小于GB/T1184一1996中表B.3的6级公差值，
4检验规则
精度检验应在压铸机空运转试验后按本部分第3章进行。
3 60
L/ar
