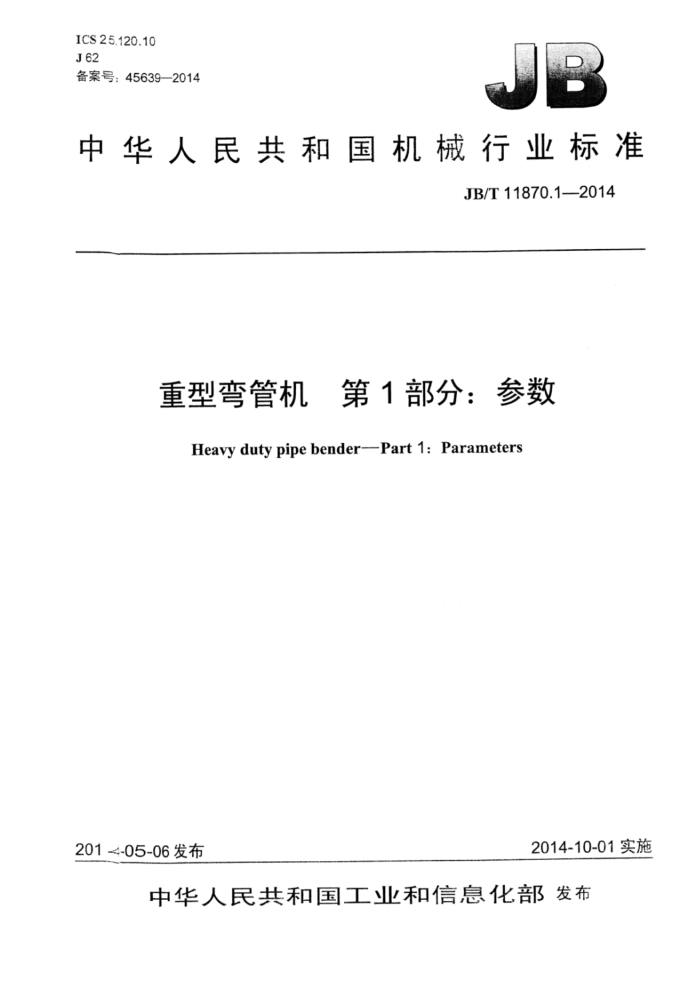

ICS 25.120.10 J62 备案号：45639—2014
中华人民共和国机械行业标准
JB/T 11870.1—2014
重型弯管机 第1部分：参数 Heavy duty pipe bender-Part 1: Parameters
2014-10-01实施
201-05-06发布
中华人民共和国工业和信息化部发布 JB/T11870.1—2014
目 次
前言
范围... 2规范性引用文件， 3术语和定义.. 4参数...
1
表1 重型弯管机的参数 JB/T 11870.1—2014
前言
JB/T11870《重型弯管机》分为三个部分：
-第1部分：参数；第2部分：技术条件；第3部分：精度。
本部分是JB/T11870的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。
本部分起草单位：浙江金马逊机械有限公司、深圳市华测检测技术股份有限公司、山东英才学院。 本部分主要起草人：林伟明、陈培丽、周长玖、陈朝阳、郭冰、林姚辰、夏杨建、孙华山。
本部分为首次发布。
II JB/T11870.1—2014
重型弯管机 第1部分：参数
1范围
JB/T11870的本部分规定了重型弯管机的基本参数。 本部分适用于金属管材在冷态下弯曲的缠绕式重型弯管机。
规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
JB/T3894.1弯管机名词术语
术语和定义
U
JB/T3894.1界定的以及下列术语和定义适用于本文件。
3.1
lheavy duty tube (or pipe) bending machine (pipe bender)
重型弯管机主参数相同，最大弯曲壁厚参数超过一般弯管机一倍及以上的弯管机。
4 参数 4.1 重型弯管机的主参数为最大弯管外径。 4.2 重型弯管机的参数应符合表1的规定。 4.3 管子最小壁厚与管外径比值一般不应小于0.02。 4.4 参数按材料强度α,为245MPa计算。
表1 重型弯管机的参数
参数值
参数名称最大弯管外径 mm
16 25 40 60 76 89 114127 159 219 273 325 356 5 7 10 15 20 24 25 26 33 40 45 55 65 6 8 14 24 38 42 48 51 69 89 114 133 152
最大弯管外径的最大壁厚 mm
最小弯管外径 mm 最大弯曲角度 (° ) 最大弯曲速度 (° ) /s 有效抽芯长度 mm 最大弯曲半径 mm
195
90 60 53 47 40 35 25 18 10
1.5
2
6 000
4 000
3 000
2 000 100 135 195 300 370 450 580 640 800 1100 1370 1650 1800
最 小弯管外径时的最小弯曲半径 mm 9 12 22 35 56 62 75 92 130 160 205 265 300 最大弯管外径时的最小弯曲半径 mm 48 75121 185 228 267 342 381 481 657 819 984 11 068
注：最大弯管外径的最大壁厚是指最大弯管半径为最大弯管外径的3倍及以上时的最大壁厚。
