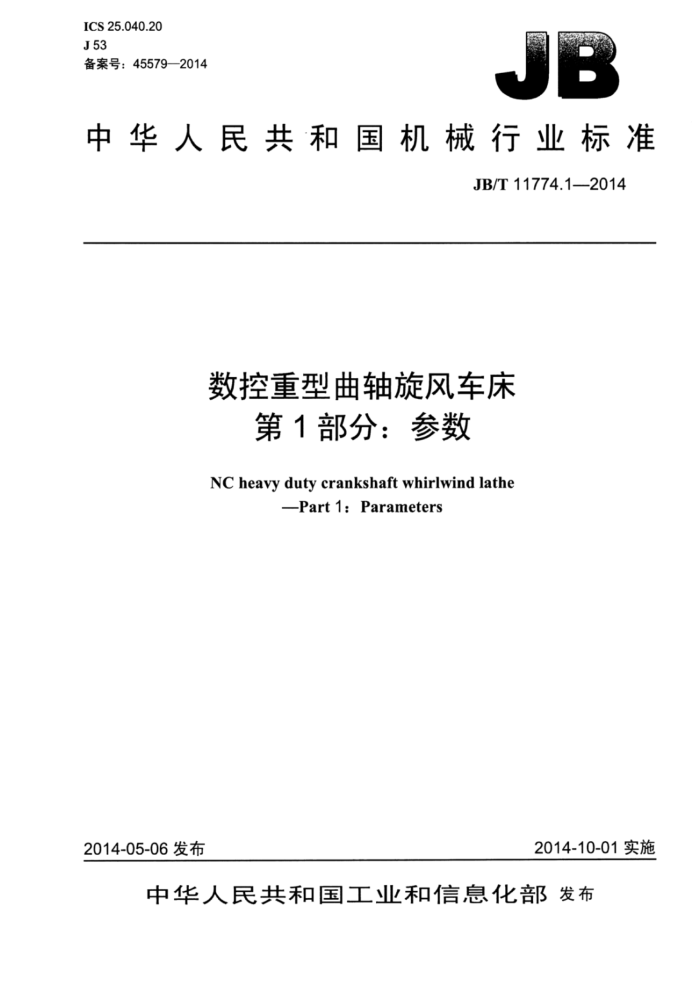

ICS 25.040.20 J53 备案号：45579—2014
中华人民共和国机械行业标准
JB/T11774.1—2014
数控重型曲轴旋风车床
第1部分：参数 NC heavy duty crankshaft whirlwind lathe
-Part1:Parameters
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11774.1—2014
目 次
前言...
..I
C88568t805885668885858E88888t888E
1100000000000000100000
范围... 2 型式与参数.
1 JB/T11774.1—2014
前言 言
JB/T11774《数控重型曲轴旋风车床》分为三个部分：
第1部分：参数：一第2部分：精度检验；
一第3部分：技术条件。 本部分为JB/T11774的第1部分。 本部分按照GB/T1.1一2009给出的规定起草。 本部分由中国机械工业联合会提出。 本部分由全国金属切削机床标准化技术委员会（SAC/TC22）归口。 本部分起草单位：齐重数控装备股份有限公司、武汉重型机床集团有限公司。 本部分主要起草人：胡巍、姜辉、杨春晖、吴鹏、伍竞平。 本部分为首次发布。
II JB/T11774.1—2014
数控重型曲轴旋风车床
第1部分：参数
1范围
JB/T11774的本部分规定了数控重型曲轴旋风车床的型式与参数。 本部分适用于床身上最大回转直径3500mm~4600mm，最大工件质量大于或等于10t至小于
250t的数控重型曲轴旋风车床（以下简称机床》。
2型式与参数
机床的基本型式如图1所示。机床的参数宜符合表1的规定。
图1 表1
床身上最人向转直径D
4600
4200
3500
mm
旋风刀架转盘内孔直径D
1 600
1 000
1300
mm 最人工件长度D
7000~18000
5000-14500
4000~12000
mm
最人工件质量m
150~250
40~180
10~120
t
