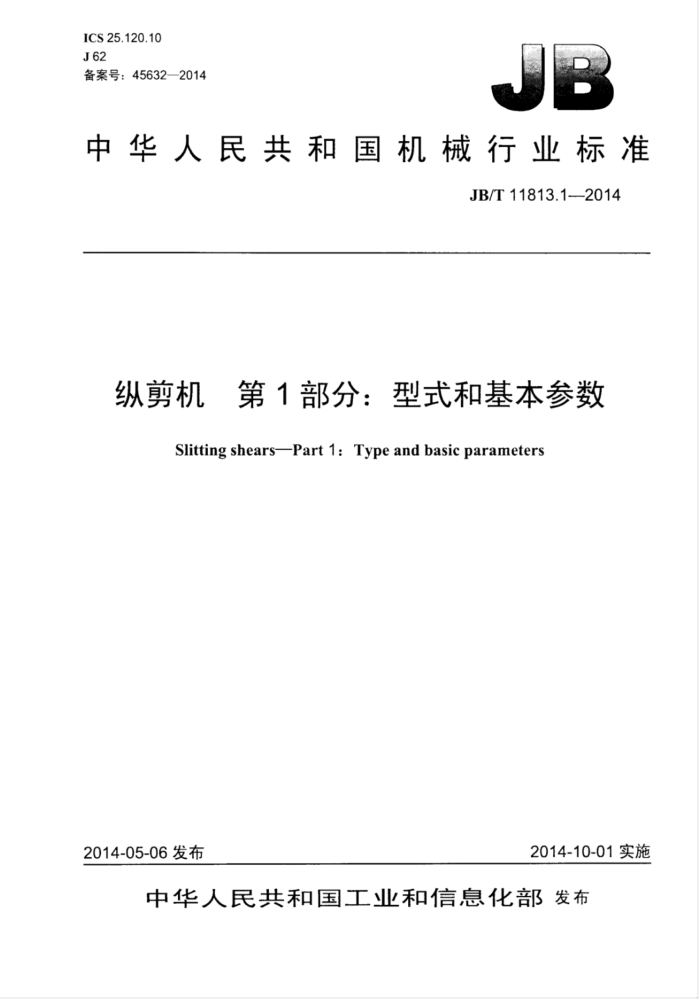

ICS 25.120.10 J62 备案号：45632—2014
中华人民共和国机械行业标准
JB/T 11813.1—2014
纵剪机笋 第1部分：型式和基本参数
Slitting shears—Part 1: Type and basic parameters
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11813.12014
目 次
前言.. 范围...
...II
1
.
2 术语和定义. 3 型... 4 基本参数.. ++++++ 图1 纵剪机型式，表1 基本参数..
1 JB/T11813.1—2014
前 言
JB/T11813《纵剪机》分为三个部分：
第1部分：型式和基本参数；一第2部分：技术条件：一第3部分：精度。 本部分为JB/T11813的第1部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国锻压机械标准化技术委员会（SAC/TC220）归口。 本部分起草单位：山东宏康机械制造有限公司。 本部分主要起草人：康峰、康凤明、朱洪臣、李世平、潘宪平、史传强。 本部分为首次发布。
II JB/T11813.1—2014
纵剪机 第1部分：型 型式和基本参数
范围
1
JB/T11813的本部分规定了纵剪机的型式和基本参数，本部分适用于纵剪机。
2 术语和定义
下列术语和定义适用于本文件。
2.1
纵剪机slittingshears 其有两个回转轴，并由成组圆盘剪刀对连续运行带材进行纵向剪切的剪切机。
2.2
最小分条宽度 min slittingwidth 带材经纵向剪切后可实现的最小宽度尺寸。
3 型式
纵剪机型式如图1所示。
说明：
一下刀轴：一上刀轴；
1- 2-
3- 圆盘剪刀： 4—隔套。
图1 纵剪机型式
4 基本参数
4.1 纵剪机的主参数为可剪板厚和可剪板宽。 JB/T11813.1—2014
4.2 按卷材材料的机械性能oj≤460MPa设计基本参数。 4.3 纵剪机的基本参数按表1的规定设计或选用，也可根据用户要求来确定产品的基本参数。
表1 基本参数
卷材厚度 mm 0.3~1.2 0.5~2.0 0.8~3.0 1~4 2~8 3~12 4~16
卷材宽度系列
最小分条宽度
纵剪速度 m/min 300
mm 450 650 800 1 000 1300 1 600 1800 2 000 2 200 2 500 3 000
mm 20 30 40 50
200
150 100 60 40
100
150
