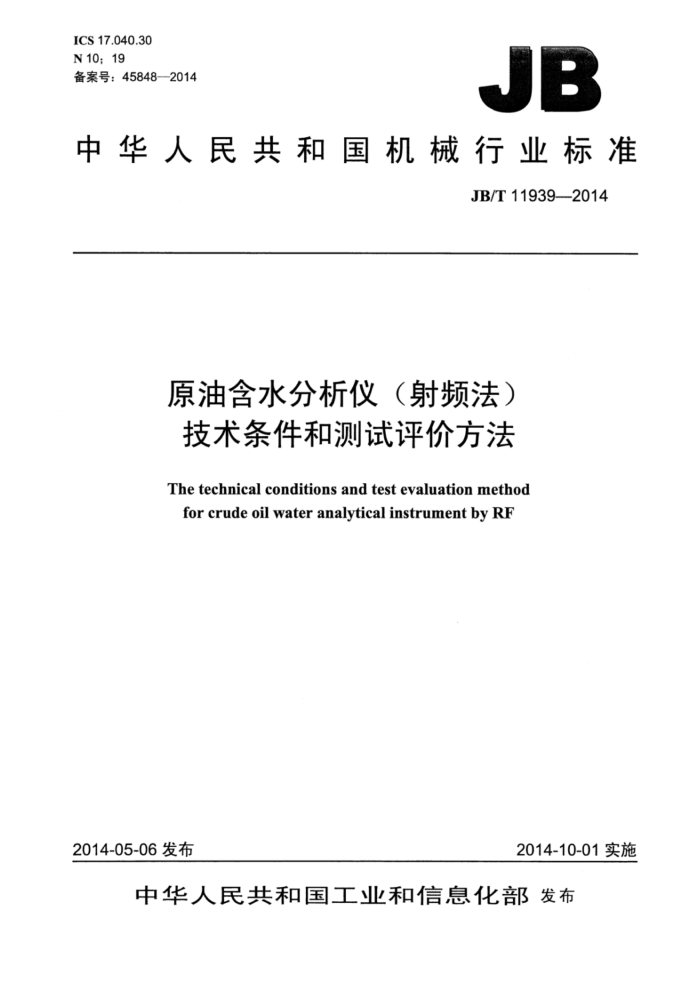

ICS 17.040.30 N10;19 备案号：45848—2014
JB
中华人民共和国机械行业标准
JB/T11939—2014
原油含水分析仪（射频法）技术条件和测试评价方法
The technical conditions and test evaluation method forcrudeoilwateranalyticalinstrumentbyRF
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11939—2014
目 次
前言. 范围.
-
1
2规范性引用文件. 3基本原理和功能构成 3.1基本原理.
3.2功能构成 4产品型号和分类 4.1产品型号..
4.2．工作公称通径。 4.3 工作压力 5技术要求.. 5.1外观.... 5.2测量性能.. 5.3环境适应性 5.4安全性能. 6试验方法.. 6.1外观.. 6.2测量性能.
6.3 环境适应性 6.4安全性能 7检验规则.. 7.1检验的分类
7.2 型式试验. 7.3判定规则. 8校准和测量准确度
包装与随机文件、运输和储存 9.1包装与随机文件 9.2运输 9.3储存.. 10安装要求，
9
4
表1工作公称通径表2工作压力表 JB/T11939—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准起草单位：锦州电子技术研究所、辽宁省产品质量监督检验院、国家石油石化产品质量监督
检验中心（广东）。
本标准主要起草人：朱广、吕玉平、高世春、段卫宇、闻环。 本标准为首次发布。
I JB/T11939—2014
原油含水分析仪（射频法）技术条件和测试评价方法
1范围
本标准规定了原油含水分析仪（射频法）的基本原理和功能构成、产品型号和分类、技术要求、试验方法、检验规则、校准和测量准确度、包装与随机文件、运输和储存及安装要求。
本标准适用于测量原油水含量的原油含水分析仪（射频法）（以下简称分析仪）。
2·规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T2829 周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB3836.1 爆炸性环境 第1部分：设备通用要求 GB 3836.2 爆炸性环境 第2部分：由隔爆外壳“d”保护的设备 GB 3836.4 爆炸性环境 第4部分：由本质安全型“i”保护的设备 GB3836.15 爆炸性气体环境用电气设备第15部分：危险场所电气安装（煤矿除外） GB 6587.1 电子测量仪器 环境试验总纲 GB6587.2 电子测量仪器 温度试验 GB 6587.3 电子测量仪器 湿度试验 GB6587.4电子测量仪器 振动试验 GB 6587.5 电子测量仪器 冲击试验 GB 6587.7 电子测量仪器 基本安全试验 GB 6587.8 电子测量仪器 电源频率与电压试验 GB/T13384 机电产品包装通用技术条件 GB/T25104 原油水含量的自动测定射频法 SJ946电子测量仪器电气、机械结构基本要求
3基本原理和功能构成
3.1基本原理
根据比尔（Beer）定律和电磁波的物理特性，同一频率的电磁波通过不同浓度的介质时，由于介质吸收了部分能量，透射电磁波的强度产生相应变化。若介质厚度不变，介质浓度越大，则电磁波强度的相应变化越显著，其关系见公式（1)：
(1)
I
式中： Io-—入射电磁波强度；
1 JB/T11939—2014
I透射电磁波强度； μ—吸收常数；
一介质浓度。
工作时，感应单元向原油中发射稳频恒幅的电磁波，电磁波穿透介质，透射电磁波强度随水含量变化而变化，透射电磁波由感应单元接收，经分析处理单元转换为水含量信号。 3.2功能构成
分析仪应高频次自动采集水信号，自动识别、处理、计算出含水体积和原油体积。
4产品型号和分类
4.1产品型号
SH-□ -DN□-PN□-□-D-C
擦除功能代号：C擦除功能；无擦除功能不标注测量范围代号：D低含水；高含水不标注安装方式代号：GD管段式；CR插入式；LD漏斗式产品压力代号：用数字直接表示，见表2 产品公称通径代号：用数字直接表示，见表1 产品输出代号：S代表4-20mA；R 代表RS485；X代表现场显示产品功能代号，用汉语拼音字头表示，例如XY表示卸油石油仪表和含水仪表的第一个拼音字母
4.2工作公称通径
表1工作公称通径
规格标记公称通径 mm
DN80 80
DN100 100
DN150 150
DN50
DN250 250
DN200
50
200
4.3工作压力
表2 工作压力表
规格标记压力等级 MPa
2 2.5
1
4
6
1.6
4.0
6.4
2 JB/T11939—2014
5技术要求
分析仪构成应包括GB/T25104中第5章规定的内容。 5.1 1外观
外观应完好，无明显机械损伤及锈蚀、脱漆现象，操作灵活，面板标记显示清晰。铭牌齐全，防爆件防爆标志齐全。 5.2 2测量性能
应符合GB/T25104中5.1的规定。 5.3 3环境适应性 5.3.1环境条件
应符合GB6587.1中1.2II组的规定。 5.3.2温度
应符合GB6587.2中I组的规定。 5.3.3湿度
应符合GB6587.3中II组的规定。 5.3.4振动
应符合GB6587.4中II组的规定。 5.3.5冲击
应符合GB6587.5中II组的规定。 5.3.6 电源频率与电压
应符合GB6587.8中1.1的规定。 5.4安全性能 5.4.1 电器、机械结构
应符合SJ946的规定。 5.4.2 2电气安全
应符合GB6587.7的规定。 5.4.3 3防爆安全
应符合GB3836.1、GB3836.2、GB3836.4的规定。
3 JB/T11939—2014
6i 试验方法
6.1外观
目测。 6.2测量性能 6.2.1频率、分辨力：使用脉冲信号发生器测量，输出频率（110）kHz，幅度（1.5～10）V（有效值），稳定性优于1×10~5。 6.2.2探头的绝缘强度：使用（010000）MQ兆欧表测量。 6.2.3探头擦除功能：目测。 6.2.4探头防腐蚀性能：将探头完全浸入原油中，于50℃土2℃条件下浸泡72h，用软布将探头表面的原油擦拭干净，观察探头金属表面不得有锈斑或锈蚀，涂覆层不得有气泡、裂纹或脱落。 6.3环境适应性 6.3.1 环境条件
按照GB6587.1中1.2ⅡI组的规定进行。 6.3.2温度
按照GB6587.2中IⅡI组的规定进行。 6.3.3 3湿度
按照GB6587.3中Ⅱ组的规定进行。 6.3.4振动
按照GB6587.4中II组的规定进行。 6.3.5冲击
按照GB6587.5中I组的规定进行。 6.3.6 ：电源频率与电压
按照GB6587.8中1.1的规定进行。 6.4安全性能 6.4.1 电器、机械结构
按照SJ946中第5章的规定进行。 6.4.2 电气安全
按照GB6587.7的规定进行。 6.4.3 3防爆安全
按照GB3836.1、GB3836.2、GB3836.4的规定进行。
4 JB/T11939—2014
7检验规则 7.1检验的分类
检验分为出厂检验和型式试验。 5.1、5.2为出厂检验项目，5.15.4为型式试验项目。
7.2型式试验 7.2.1在出现下列情况之一时，应进行型式试验：
a）新产品或老产品转厂生产的试制定型： b）结构、材料、工艺有较大改变，可能影响产品性能； c）产品长期停产后，恢复生产； d）出厂检验结果与上次型式试验结果有较大差异： e）国家质量监督机构提出进行型式检验的要求。
7.2.2型式试验样品应从出厂检验合格的批中随机抽取，采用一次抽样方案，按照GB/T2829的规定进行。 7.3判定规则 7.3.1产品必须出厂检验项目全部合格后方可出厂。不合格项目允许返修和调试，但返修次数不得超过两次。返修和调试后复检仍按全部出厂项目进行，复检合格后方可出厂。 7.3.2型式检验中任一项不合格时，应查明原因，经修复后重新检验，如果出现任何一项不合格时，则判型式检验不合格。
8 校准和测量准确度
校准应使用有证标准物质或权威部门制作或测定的参考物质，按照GB/T25104中第6章～第7章的规定进行，测量准确度应符合GB/T25104中第9章的规定。 9包装与随机文件、运输和储存 9.1包装与随机文件 9.1.1 外包装标示应包括防雨、防潮、防震、小心轻放、不可倒置标志。 9.1.2包装标志与随机文件应符合GB/T13384中第7章的规定。 9.1.3包装质量应符合GB/T13384中第5章的规定。 9.2运输
在运输过程中应避免强烈震动和碰撞，严禁淋雨、受潮，在搬运时倾斜不得大于30°。 9.3储存
储存产品的仓库应保持干燥、通风，无腐蚀性气体，环境温度0℃～50℃。 10安装要求 10.1.1分析仪安装在防爆场所内的部分，安装应符合GB3836.15的要求。 10.1.2分析仪安装后，不得影响、妨碍其他现场操作工作。
5
