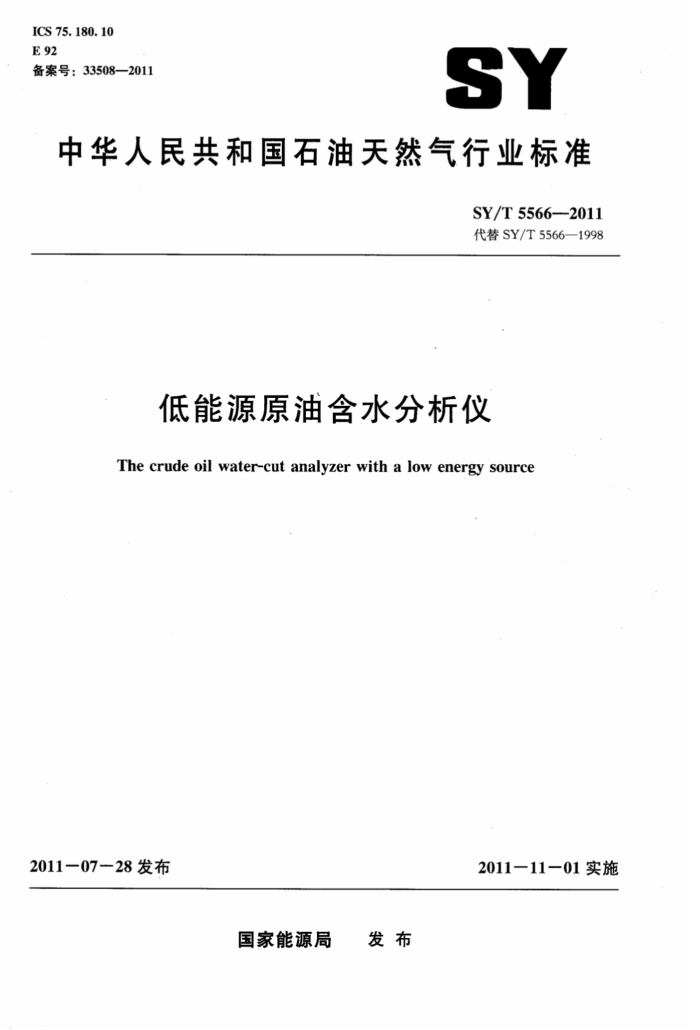

ICS 75. 180. 10 E92 备案号：33508—2011
SY
中华人民共和国石油天然气行业标准
SY/T 5566--2011 代替SY/T5566—1998
低能源原油含水分析仪 The crude oil water-cut analyzer with a low energy source
2011-07-28发布
2011一11-01实施
国家能源局 发布 SY/T 5566—2011
目 次
前言范围
1
1
2 规范性引用文件 3组成和规格 3.1组成
.·
3.2规格 4技术要求 4.1 性能要求 4.2功能要求 4.3外观 4.4环境条件 4.5安全和环境保护的要求 5试验方法 5.1 试验设备 5.2性能试验 5.3功能试验… 5.4外观检查 5.5环境试验 5.6 安全和环境保护检查 6检验规则 6.1出厂检验 6.2型式检验 6.3判定规则 7标志、包装、运输、贮存 7.1标志 7.2包装 7.3运输 7.4贮存参考文献
..
·
...-.....

建筑321---标准查询网 www.jz321.net SY/T 5566—2011
前言
本标准按照GB/T1.1一2009给出的规则起草。 请注意本文件的某些内容可能涉及专利。本文件的发布机构不承担识别这些专利的责任。 本标准代替SY/T5566—-1998《低能源原油含水分析仪》，与SY/T5566—1998相比，主要技术
内容有如下变化：
增加了六项引用标准（见第2章）：增加了六种管道通径规格（见3.2）；增加了贮存要求（见7.4）；本次修定主要对SY/T5566--1998中的功能要求、试验程序、水压试验、贮存等部分内容做了必要的补充和修改。
本标准由石油仪器仪表专业标准化技术委员会提出并归口。 本标准起草单位：中国石油天然气股份有限公司大港油田分公司第一采油厂。 本标准参加起草单位：兰州海默科技股份有限公司、兰州科庆仪器仪表有限公司。 本标准主要起草人：高法会、王术明、张乔、杨祝华。 本标准代替了SY/T5566—1998。 SY/T5566-1998的历次版本发布情况为：
SY/T5566—1993; ZBE92014—1989
Ⅱ SY/T5566—2011
低能源原油含水分析仪
1范围
本标准规定了低能源原油含水分析仪（以下简称含水分析仪）的构成、规格、技术要求、试验方法、检验规则、标志、包装、运输及贮存要求
本标准适用于在线测量用含水分析仪的制造与检验。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的弓用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB190危险货物包装标志 GB/T191包装储运图示标志 GB3836.1—2010爆炸性环境第1部分：设备通用要求 GB3836.2一2010爆炸性环境第2部分：由隔爆外壳“d保护的设备 GB4075-2009密封放射源一般要求和分级 GB/T6587.4—1986电子测量仪器振动试验 GB11806—2004放射性物质安全运输规程 GB/T13306-1991标牌 GB/T13384--2008机电产品包装通用技术条件 GB14052一1993安装在设备上的同位素仪表的辐射安全性能要求 GB18871—2002电离辐射防护与辐射源安全基本标准
3 组成和规格 3.1组成
含水分析仪由探测器和主机组成。 探测器包括铅室、低能光子源、准直器、测量管道和闪烁计数器探头等几个部分。 主机包括转换道、线性脉冲放大器、多道脉冲幅度分析器、高压电源、低压电源、专用二次仪表
或工业控制机等。 3.2规格
按测量管道通径分为：40mm，50mm，80mm，100mm，150mm，200mm和250mm七个规格。 按测量管道公称压力分为：1.6MPa，2.5MPa和4.OMPa三个规格。
建筑321---标准查询网 www. jz321.net SY/T 5566—2011
频率范围：5Hz~55Hz~5Hz 扫频速度：1oct/min。 试验时间：≥30mine
4.4.5电源
直流24V或交流-198V～242V，频率50Hz±2Hz。 4.5安全和环境保护的要求 4.5.1防护
所使用的低能光子源应是密闭型的，在仪表中用铅室封装所用密封放射源应符合GB4075 2009中的有关规定；铅室的壁厚≥2mm，探测器外壳上有放射性标志，含水分析仪外表面100mm的任何易于到达的位置，其有效辐射量率不得超过1uSv/h，外壳放射性剂量应符合GB18871一2002和 GB14052-—1993的规定。 4.5.2防爆性
探测器应密闭防爆，防爆应符合GB3836.1-2010和GB3836.2-2010相关规定要求，防爆等级：dIBT6。 4.5.3耐压
探测器测量管道耐压：公称压力的1.5倍 4.5.4 安全过程控制
应按GB18871 -2002的要求对含水分析仪探测器进行安全过程控制。 5试验方法 5.1i 试验设备
试验设备包括：
试压泵（最大工作压力≥6.4MIPa）。 数字万用表示波器（频率≥50MHz，输人阻抗≥1MQ）脉冲信号发生器。 一定标器（分辩时间<0.5us，最高计数率≥10°个/s）。 含水分析仪测试装置C测-量管-道通径t40mm-250mm，0.5级；100L油罐，500mL， 1000mL量筒，1级》。 高低温电热恒温干燥箱（温度：-20℃～150℃）。 振动试验台（频率：5Hz～100Hz，振幅：0.05mm～10mm）。
5.2性能试验 5.2.1准确性 5.2.1.1试验程序包括：
a）将含水分析仪安装在含水分析仪测试装置上（见图1）。
3
建筑321---标准查询网 www.jz321.net SY/T5566—2011
b) 测量低能光子源的能谱，通过调“高压电源”的输出电压及改变“放大器”的放大倍数，
改变X光子峰和光子峰的能量分辨率。 据所测能谱曲线，确定测量两组能量光子的最低阈和最高阅。
Q
d) 进行空气、水、油三种介质的测试。 e) 进行本底、逃逸系数和矿化度关系曲线的测量。 f) 将所测各系数置人主机。
用柴油（变压器油或煤油）按含水0，10%，30%，60%，90%，100%配比六个样品，在
g)
测量管道中对每个样品连续测试数据录取10次以上，将测试的脉冲数和含水值的对应值进行加权平均，把每个样品的测量结果进行统计处理，做出数据曲线并写人主机程序。
保酒 2
试压泵
罐
3
4
5
线性脉冲放大器
多道脉冲幅
高压电源
转换道 度分析器
主机
低压电源
1一源室：2一上准直器：3一测量管道；4--下准直器：5一闪烁计数器
图1含水分析仪测试装置示意图
h）出厂检验含水率的单次测量误差应符合4.1.1的要求；型式检验时对每一个检测点（即每
次配方）都要进行多次测量，测量次数大于10次。由测量结果用贝塞尔（bessel）公式厂见公式（1）确定含水率的单次测量标准偏差，单次测量标准偏差不大于1%。
2
(1)
2
式中：
单次测量的标准偏差；
T 第次的含水率测量值； —n次测量的含水率的平均值 n——测量次数。
5.2.1.2含水率检测点按以下规定：
a) 出厂检验的含水率检测点为：0，10%，50%，90%，100%。 b）型式检验的含水率检测点为：0，10%，30%，60%，90%，100%。
5.2.2稳定性 5.2.2.1 含水分析仪固定不动，将仪表转人“调试”工作方式，每30s打印或记录一次空气介质情 4 SY/T55662011
况下两组能量光子的计数率，连续测量24h，试验结果应符合4.1.2的要求， 5.2.2.2用万用表测量含水分析仪的供电电压。含水分析仪在供电电压为220V的条件下预热 30min，测量两组能量光子的计数率（每次测量100s），求10次计数的平均值为220V时的值，然后分别在交流242V和交流198V条件下做同样的测量：其测量平均值和220V时的值相比，变化应在 ±0.5%的范围内。 5.3功能试验
接通电源后，预热15min，将仪表转人“调试”工作方式，应能正确输人、显示各项参数；显示和打印计算结果。试验结果应符合4.2的要求。 5.4外观检查
用目测、手感法检查，其结果应符合4.3的要求。 5.5环境试验 5.5.1温度 5.5.1.1静态试验：将仪表主机置于高低温电热恒温干燥箱内分别在温度-20℃，50℃的环境中停放2h，开机后仪表应工作正常、无故障。 5.5.1.2介质试验：将仪表连接在含水仪测试装置上，测量管道内的介质温度分别在10℃，45℃。 80℃温度状态下运行2h，试验结果应满足4.1.1的要求。 5.5.2湿度
将仪表置于30℃，90%相对湿度的试验室里，停放24h，开机后仪表应工作正常、无故障。 5.5.3介质含砂
将仪表置于“运行”（测量）工作方式，在测量管道的介质中加人0.1%的油层砂，进行准确性试验，试验结果应满足4.1.1的要求。 5.5.4振动
按GB/T6587.4一1986的方法进行试验，试验后仪表各部件应完好无损，仍能正常工作，试验结果应满足4.4.4的要求。 5.6安全和环境保护检查 5.6.1防护检查
检查探测器，其上应有放射性标志，由专业人员打开探测器的后盖，查看低能光子源及铅室的完好性，应满足4.5.1的要求。 5.6.2防爆性检查
检查探测器，其上应有永久性防爆标志“EX”，应有防爆合格证号和产品质量合格证，应满足 4.5.2的要求。 5.6.3耐压试验
将含水分析仪和试压泵正确连接，通水排除试压泵、循环管道和含水分析仪测量管道内的空气，
5
