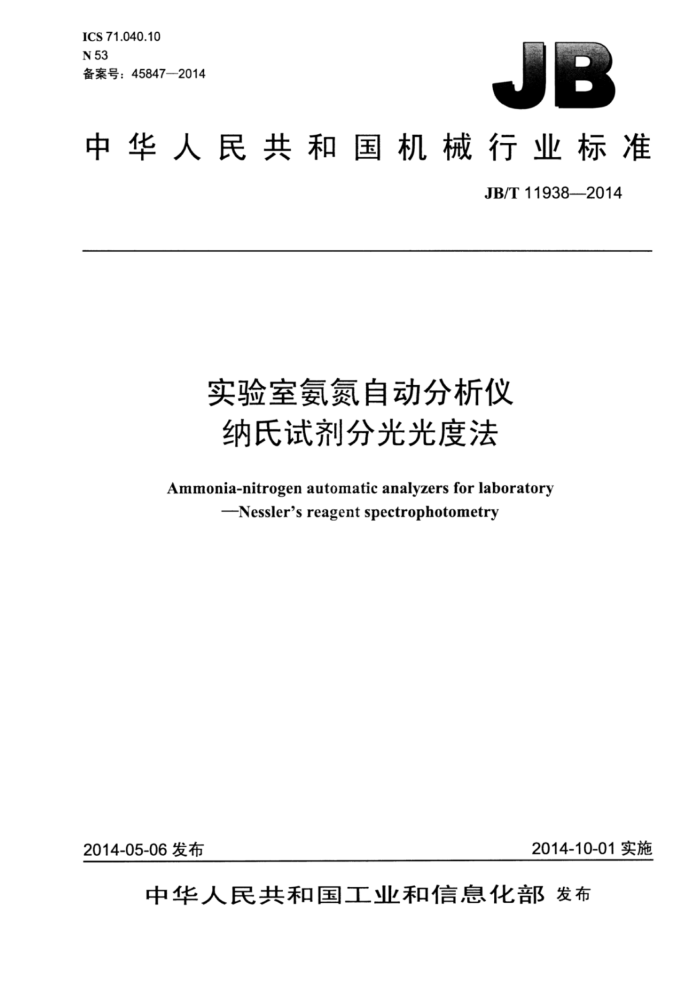

ICS 71.040.10 N 53 备案号：458472014
JB
中华人民共和国机械行业标准
JB/T11938—2014
实验室氨氮自动分析仪纳氏试剂分光光度法
Ammonia-nitrogen automatic analyzers for laboratory
-Nessler's reagent spectrophotometry
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11938—2014
目 次
前言 1范围. 2 规范性引用文件 3要求.
I
3.1 正常工作条件 3.2 外观.. 3.3 成套性 3.4 功能要求， 3.5 性能要求. 3.6 安全要求， 3.7 仪器的运输、运输贮存 4 试验方法.. 4.1 试验条件. 4.2 试验设备和试剂.. 4.3 外观和成套性检查 4.4 功能检验 4.5 示值误差. 4.6 重复性 4.7 稳定性 4.8 线性相关系数 4.9 检出限 4.10 电源电压适应性 4.11 安全要求， 4.12 仪器的运输、运输贮存试验 5检验规则， 5.1 检验分类. 5.2 出厂检验... 5.3 型式检验， 6标志、包装、运输和贮存 6.1 标志... 6.2 包装... 6.3 运输. 6.4 贮存表1 型式检验， JB/T11938—2014
前言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国工业过程测量和控制标准化技术委员会（SAC/TC124）归口。 本标准负责起草单位：北京商河科兴仪器科技有限公司。 本标准参加起草单位：北京市计量检测科学研究院、北京工商大学、山西省临汾市环境监测站。 本标准主要起草人：李正挺、沈正生、邢奇风、霍亮生、张铁刚。 本标准为首次发布。
II JB/T11938—2014
实验室氨氮自动分析仪纳氏试剂分光光度法
1范围
本标准规定了实验室氨氮自动分析仪的要求、试验方法、检验规则、标志、包装、运输和贮存。 本标准适用于纳氏试剂分光光度法的实验室氨氮自动分析仪（以下简称仪器）。
2规范性引用文件
2
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191一2008包装储运图示标志 GB/T2829一2002周期检验计数抽样程序及表（适用于对过程稳定性的检验） GB4793.1—2007 测量、控制和实验室用电气设备的安全要求第1部分：通用要求 GB/T11606—2007 分析仪器环境试验方法 GB/T133842008 机电产品包装通用技术条件 HJ535—2009 水质氨氮的测定纳氏试剂分光光度法
3要求
3
3.1正常工作条件
在下列条件下，仪器应能正常工作： a）环境温度：（5～35）℃； b）相对湿度：≤80%； c）供电电源：（220土22）V、（50土1）Hz； d）仪器不应受到影响其使用的振动和电磁干扰； e）室内无腐蚀性气体。
3.2外观
仪器的外观应满足如下要求： a）仪器的外观应清洁，表面涂、镀层无明显剥落、擦伤、露底及污垢； b）所有铭牌及标志应耐久和清楚，内容符合相关法规、标准的要求； c）所有紧固件不得松动、各种调节件灵活，功能正常； d）零件表面不得锈蚀； e）仪器可拆部分应能无障碍的拆装。
3.3成套性
包括主机、自动进样器、数据处理系统和备品备件等。
- JB/T11938—2014
3.4 功能要求 3.4.1 仪器应具有自动进样和试剂导入、自动预处理、自动分析和数据处理等功能。 3.4.2 仪器自动预处理功能应包括蒸馏、冷凝、吹脱等。 3.5 5性能要求 3.5.1 示值误差
仪器的示值误差应为： a）当测量范围≤1.0mg/L时，Ac≤0.05mg/L； b）当测量范围>1.0mg/L时，Ac./≤5%。
3.5.2 2重复性
仪器的重复性应为： a）当测量范围≤1.0mg/L时：≤0.03mg/L； b）当测量范围>1.0mg/L时：≤3%。
3.5.3 3稳定性
仪器的稳定性应≤10%/4h。 3.5.4线性相关系数
仪器的线性相关系数r≥0.999。 3.5.5 检出限
仪器的检出限≤0.02mg/L。 3.5.6 6电源电压适应性
当电源电压变化土10%时，仪器的示值误差应满足3.5.1的要求。 3.6安全要求 3.6.1接触电流
仪器的接触电流应≤3.5mA。 3.6.2 保护接地
仪器的保护接地阻抗应≤0.12。 3.6.3介电强度
仪器的电源输入端L、N和保护接地之间应能承受交流1500V有效值连续1min的电压，不得出现击穿或飞弧现象。 3.7仪器的运输、运输贮存
仪器在运输包装状态下，按GB/T11606一2007中表1规定的运输、运输贮存要求进行低温贮存、 高温贮存、碰撞、跌落试验。其中，高温55℃，低温-40℃（带液晶屏的仪器选择低温-20℃），跌落高度 250mm，碰撞1000次。试验后，包装箱不应有较大变形和损伤，受试仪器不应有变形松脱、涂覆层剥 2 JB/T11938—2014
落等机械损伤；将仪器置于正常工作条件下进行检验，应满足本标准中3.2～3.6的要求。
4试验方法 4.1试验条件
同3.1。 4.2试验设备和试剂 4.2.1试验设备及材料
试验设备及材料如下： a）耐压测试仪：产生的试验电压应为正弦波形，其失真系数≤5%，频率为50Hz土2.5Hz b）泄漏电流测试仪： c）接地导通电阻测试仪； d）单标线移液管、容量瓶：A级： e）天平：最大称量200g，实际分度值0.1mg，准确度等级I级。
4.2.2试剂和溶液
试验用试剂和溶液如下： a）水：无氨水，按HJ535一2009中规定的方法制备； b）氨氮标准溶液：按HJ535—2009中规定的方法制备； c）纳氏试剂、硼酸溶液、氢氧化钠溶液：参照HJ535-2009中规定的方法制备。
4.3外观和成套性检查
目测和手动检查仪器外观和成套性。 4.4功能检验
仪器开机后，自动导入水和纳氏试剂等溶液，进行蒸馏、冷凝、吹脱等预处理后，进入自动分析工作状态。 4.5示值误差
仪器调至正常工作状态后，分别用浓度为0.50mg/L、1.00mg/L和测量范围上限值80%的氨氮标准溶液，各重复测定三次，计算出三次测定值的平均值。当测量标准溶液浓度小于或等于1.00mg/L时，按公式（1）计算仪器示值误差Ac；当仪器测量标准溶液浓度大于1.00mg/L时，按公式（2）计算仪器示值误差Ac,。
(1) (2)
Ac = Ac,
-Cs×100% Cs
式中： Ac 标准溶液浓度小于或等于1.0mg/L时的示值误差，单位为毫克每升（mg/L）； Ac, 标准溶液浓度大于1.0mg/L时的示值误差，%； - 3次测定值的平均值，单位为毫克每升（mg/L）；
标准溶液的浓度值，单位为毫克每升（mg/L）。
Cs JB/T11938—2014
4.6重复性
仪器调至正常工作状态后，分别用浓度为0.50mg/L、1.00mg/L和测量范围上限值80%的氨氮标准溶液进行测定，重复测定6次，当测量标准溶液浓度小于或等于1.00mg/L时，按公式（3）计算重复性；当测量标准溶液浓度大于1.00mg/L时，按公式（4）计算重复性。
Z(c -c,) n-1 RSD: S
-
(3)
S
(4)
Cn
式中： C- n次测定值的平均值，单位为毫克每升（mg/L）；
单次测定值，单位为毫克每升（mg/L）；测定次数；
Ci n
s -标准偏差，单位为毫克每升（mg/L）； RSD 相对标准偏差，%。
4.7稳定性
仪器调至正常工作状态后，分别用示值为仪器满量程值10%和90%的氨氮标准溶液进行测定，连续测定4h，均匀时间间隔至少测定八个样品，按公式（5）分别计算稳定性。取最大值作为仪器的稳定性。
M = max =Cmin ×100%
(5)
Cs
式中： M 仪器稳定性，%； Cmax -测得最大值，单位为毫克每升（mg/L）； Cmin 测得最小值，单位为毫克每升（mg/L)； Cs 氨氮标准溶液浓度值，单位为毫克每升（mg/L）。
4.8线性相关系数
仪器调至正常工作状态后，分别用示值为仪器满量程值5%、10%、20%、50%、80%的氨氮标准溶
液进行吸光度值的测量，每种浓度各测一次，以浓度对所测得的吸光度值制作标准工作曲线，按公式（6）计算线性相关系数。
Z(csi -,)(cmi -m) (csi-)(cmi-m)
(6)
-
式中：
-线性相关系数；
Cs/ 第i个溶液标准物质的浓度值，单位为毫克每升（mg/L）； s—溶液标准物质的平均浓度值，单位为毫克每升（mg/L)； Cmi 第i个溶液标准物质的测量值，单位为毫克每升（mg/L）； Cm 一溶液标准物质测量值的平均值，单位为毫克每升（mg/L）。
4
