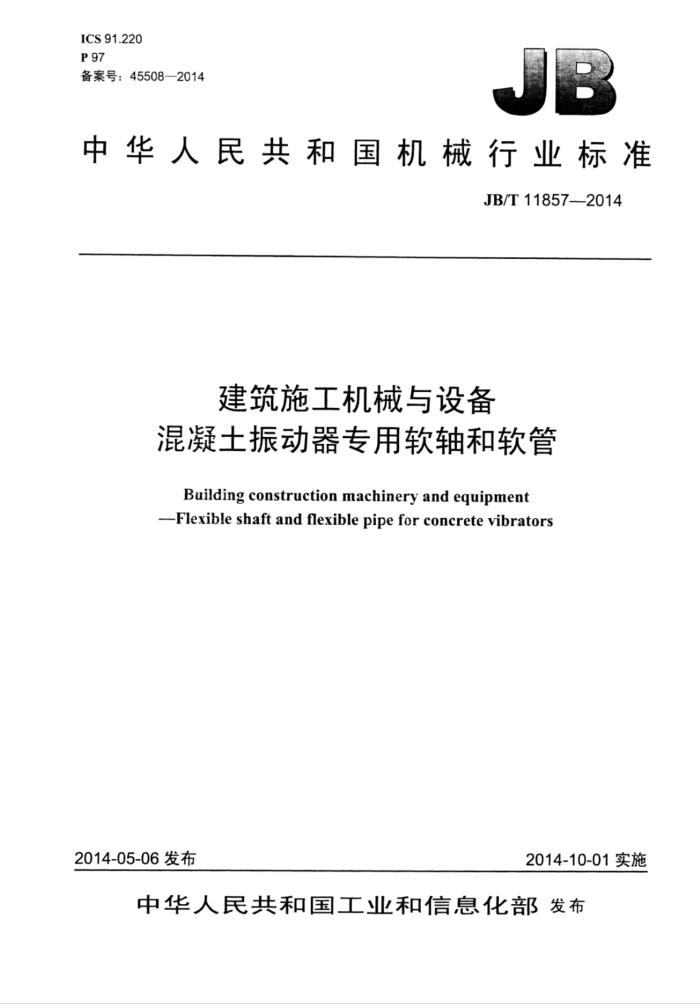

ICS 91.220 P 97 备案号：45508—2014
中华人民共和国机械行业标准
JB/T11857—2014
建筑施工机械与设备
混凝土振动器专用软轴和软管
Building construction machinery and equipment Flexible shaft and flexiblepipe for concretevibrators
2014-10-01实施
2014-05-06发布
中华人民共和国工业和信息化部发布 JB/T11857—2014
目 次
前言范围.
I
1
规范性引用文件 3 术语和定义， 4 型式和基本参数
1
技术要求.. 试验方法.. 7 检验规则. 8 标牌、包装、运输和贮存图1 软轴的型号及含义图 2 软管的型号及含义图3 软轴直线度偏差测量图4 软轴弯曲刚度测量.. 图5 软轴最小弯曲半径测量图6 软轴过转矩试验图7 软轴长度测量图 8 试样形状. 图9 软管橡胶凸台图10 软管内层橡胶附着力试验图 11 软管外径对内径同辅度测量，图12 软管经受轴向拉力后伸长率测量图13 软管弯曲后直线度的测量图14 软管长度测量表1 软轴基本参数表2 软轴长度及极限偏差表 3 软管基本参数表4 软管长度及极限偏差表5 软轴直线度公差.. 表6 软轴最外层钢丝间隙表 7 软管轴向拉力. 表8 软轴和软管配套表.. 表9 试样尺寸表10 混凝土振动器专用软轴和软管检验项目
5 6
13 15
10 10
1 12 13
14 JB/T118572014
前 言
本标准按照GB/T1.1—2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：佛山市云雀振动器有限公司、北京建研机械科技有限公司、中联重科股份有限公
司。
本标准主要起草人：文 刘袁平、邓塔堪谊、蒋章方、孙艳秋、毛志君。 本标准为首次发布。
II JB/T118572014
建筑施工机械与设备
混凝土振动器专用软轴和软管
1范围
本标准规定了混凝土振动器专用软轴和软管（以下分别简称软轴和软管）的型式、基本参数、技术要求、试验方法、检验规则、标牌、包装、运输和贮存。
本标准适用于混凝土振动器上传递扭矩的软轴和支承软轴做旋转运动的软管。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T247钢板和钢带包装、标志及质量证明书的一般规定 GB/T 528 硫化橡胶或热塑性橡胶拉伸应力应变性能的测定 GB/T 1801 产品几何技术规范（GPS）极限与配合公差带和配合的选择 GB/T2103 钢丝验收、包装、标志及质量证明书的一般规定 GB/T 4357 冷拉碳素弹簧钢丝 YB/T5058 弹簧钢、工具钢冷轧钢带
3术语和定义
下列术语和定义适用于本文件。
3.1
软轴flexibleshaft 以一根钢丝为心轴，在其圆周逐层缠绕多层多根钢丝的制成物是软轴，各层间紧密相靠，且相靠的
两层缠绕方向相反。 3.2
软管flexiblepipe 以钢带缠制的成螺旋管状的衬簧为内层，以橡胶包制层为外层，以细钢丝和棉线纺织层为中间层的
制成物是软管。
4型式和基本参数
4.1型号 4.1.1软轴的型号及含义如图1所示。
软轴最外层钢丝如为左旋，不标记；如为右旋应在软轴长度后面加“右”字标记。 4.1.2软管的型号及含义如图2所示。
1 JB/T11857—2014
RZ 口×口
软轴长度， 单位为米（m）软轴外径（规格代号），单位为毫米（mm）软轴（品名代号）
图1 软轴的型号及含义
口×口
RG
软管长度，！ 单位为米（m）软管外径（规格代号），单位为毫米（mm）软管（品名代号）
图2 软管的型号及含义
4.2 基本参数
软轴和软管的基本参数应符合表1～表4的规定。
表 1 软轴基本参数 RZ8
型号直径 mm 负荷力矩N·m 最小弯曲半径 mm 最高转速 /min
RZ6 6 1.7 100 18 000
RZ10 10 6.5 150 12 000
RZ12 12 12.0 180 10 000
RZ13 13 15.0 200 9 000
RZ16 16 20.0 250 7 200
8 4.0 120 14 500
表 2 软轴长度及极限偏差
软轴长度 m 1、2、3 4、5、6、7、8 9、10、11、12
长度极限偏差 mm
±2 ±3 ±5
表3 软管基本参数
型 号外径 mm 内径 mm
RG17 RG24 RG28 RG30 RG32 RG36 RG42 17
24 13 120 表4 软管长度及极限偏差
28 15 140
30 16 150
32 18 180
36 20 200
42 25 250
10 100
最小弯曲半径 mm
软管长度 m 1、2、3 4、5、6、7、8 9、10、11、12
长度极限偏差 mm
±2 ±3 ±5
2
