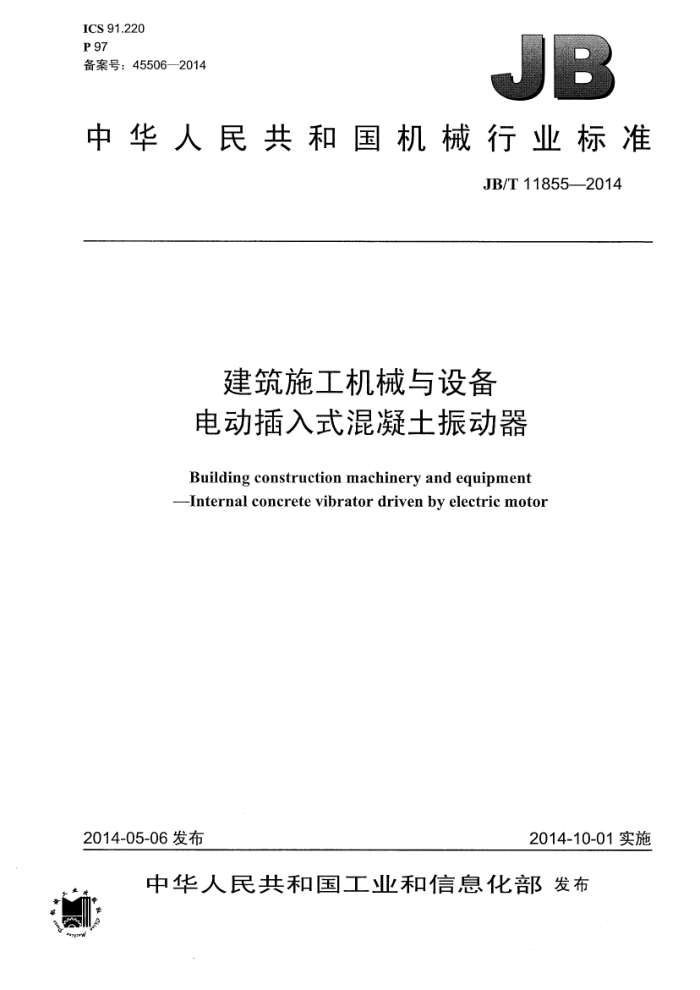

ICS 91.220 P 97 备案号：45506—2014
中华人民共和国机械行业标准
JB/T11855—2014
建筑施工机械与设备电动插入式混凝士振动器
Building construction machinery and equipment Internalconcretevibratordrivenbyelectricmotor
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 中华人民共和国
机械行业标准建筑施工机械与设备电动插入式混凝土振动器
JB/T11855—2014
*
机械工业出版社出版发行北京市百万庄大街22号
邮政编码：100037
*
210mmX297mm·1.25印张·40千字
2014年12月第1版第1次印刷
书号：15111·11823 网址：http：//www.cmpbook.com 编辑部电话：（010）88379778 直销中心电话：（010）88379693
封面无防伪标均为盗版
版权专有 侵权必究 JB/T11855—2014
次
目
前言， 13 范围. 2 规范性引用文件 3术语和定义， 4 型式和基本参数 5 技术要求， 6 试验方法，
TI
检验规则... 8包装、运输和贮存附录A（资料性附录）电动插入式混凝土振动器试验记录表图1振动器的型号及含义图2振动器空载振动频率的测定图3振动器空载振幅、零振点的测定图4 振动器空载激振力的测定. 图5 振动器手持部位振动加速度的测定（软管式）图6 振动器手持部位振动加速度的测定（手把式）图7 振动棒冲撞试验.. 图8 软管接头拉力试验表1 软轴偏心式振动器的基本参数表2 软轴行星式振动器的基本参数，表3 直联式振动器的基本参数.. 表4 振动参数误差表5 首次无故障时间表6 温升限值表7 软轴与软轴接头之间的连接所能承受的扭矩值表8 绝缘电阻限值表9 试验电压有效值.. 表10 背景噪声修正值，表11 碎石最大粒径表12 电动插入式混凝土振动器检验项目表A.1 振动参数测定项目记录表表A.2 空载噪声测定项目记录表表A.3 温升测定项目记录表.. 表A.4 生产率测定项目记录表.
13 14 15
7
6
10 11
1.3 .15 15 16 16 JB/T11855—2014
前 言
本标准按照GB/T1.1一2009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：佛山市云雀振动器有限公司、北京建研机械科技有限公司、中联重科股份有限公
司。
本标准主要起草人：刘袁平、邓堪谊、蒋章方、孙艳秋、毛志君。 本标准为首次发布。
II JB/T11855--2014
建筑施工机械与设备电动插入式混凝士振动器
1范围
本标准规定了电动插入式混凝土振动器（以下简称振动器）的型式、基本参数、技术要求、试验方法、检验规则、包装、运输和贮存。
本标准适用于混凝土施工工程中用于振实混凝土，用人力或机械操作，由电动机驱动的振动器。 其他动力型式驱动的振动器也可参照执行。
2＇规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1993旋转电机冷却方法 GB3883.1手持式电动工具的安全第一部分：通用要求 GB3883.12手持式电动工具的安全第二部分：混凝土振动器的专用要求 GB/T4942.1旋转电机整体结构的防护等级（IP代码）分级 JB/T11857建筑施工机械与设备混凝土振动器专用软轴和软管
3术语和定义
下列术语和定义适用于本文件。
3.1
软轴偏心式振动器internalvibratorwitheccentricweightandflexibleshaft 振动器由串励电动机、软轴软管和振动棒组成。电动机驱动软轴，带动振动棒内偏心轴旋转形成高
频振动。 3.2
软轴行星式振动器internalvibratorwithpendulumandflexibleshaft 振动器由异步电动机、软轴软管和振动棒组成。电动机驱动软轴，带动振动棒内的滚锥绕滚道做行
星运动，行星运动使振动棒产生高频振动。 3.3
直联式振动器internalvibratorwithmotorinhead 振动器由异步电动机、偏心轴和软管（或硬管）组成。电动机和偏心轴均装在振动棒内，电动机轴
与偏心轴直接连接，电动机旋转使振动棒产生高频振动。振动器手持部分有两种形式：软管式和手把式，手把式的振动器手把和振动棒之间装有减振器。
1
