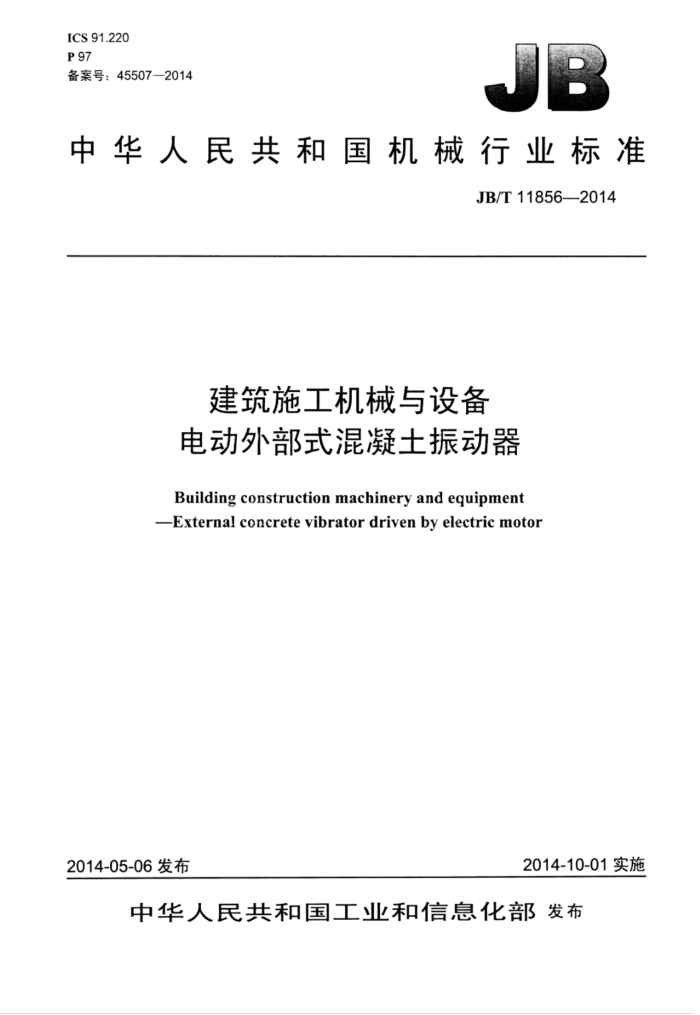

ICS 91.220 P 97 备案号：45507—2014
中华人民共和国机械行业标准
JB/T11856—2014
建筑施工机械与设备电动外部式混凝土振动器
Building construction machinery and equipment Externalconcretevibratordrivenby electric motor
2014-05-06发布
2014-10-01实施
中华人民共和国工业和信息化部发布 JB/T11856—2014
目 次
前言 1范围 2 规范性引用文件， 3 术语和定义
II
型式和基本参数， 5 技术要求.. 6 试验方法.. 7 检验规则 8 包装、运输和贮存附录A（资料性附录）电动外部式混凝土振动器试验记录表图1 平板式振动器图2 附着式振动器图 3 直线振动附着式振动器，图4 台架式振动器图5 振动器的型号及含义图6 振动器空载振动频率的测定图7 振动器空载振幅的测定，图8 振动电动机温升的测定图9 加权接触电流（感应电流或反应电流）的测量网络图10 单相电动机接触电流的测定. 图 11 三相电动机接触电流的测定图12 振动电动机振动冲击的测定. 表1 机型代号. 表2 基本参数.. 表3 绕组温升限值表4 外壳处温升限值，表 5 试验电压有效值表6 接触电流限值表7 噪声限值表8 噪声修正值.. 表9电动外部式混凝土振动器检验项目表A.1 振动参数测定项目记录表表A.2 空载噪声测定项目记录表.. 表A.3 温升测定项目记录表，
4
6 12 13 14
10
6
12 14 14 14 JB/T11856—2014
前 言
本标准按照GB/T1.12009给出的规则起草。 本标准由中国机械工业联合会提出。 本标准由全国建筑施工机械与设备标准化技术委员会（SAC/TC328）归口。 本标准起草单位：佛山市云雀振动器有限公司、北京建研机械科技有限公司、中联重科股份有限公
司。
本标准主要起草人：刘袁平、邓塔谊、蒋章方、孙艳秋、毛志君。 本标准为首次发布。
II JB/T11856—2014
建筑施工机械与设备电动外部式混凝土振动器
1范围
本标准规定了电动外部式混凝士振动器（以下简称振动器）的型式、基本参数、技术要求、试验方
法、检验规则以及包装、运输和贮存。
本标准适用于混凝土施工工程中用于振实混凝土，以及混凝土制造工艺中松料、落料、送料、装料和振动测量等用途的振动器。
其他特殊振动源型式的振动器可参照执行。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB/T191包装储运图示标志 GB755旋转电机定额和性能 GB/T1032 2三相异步电动机试验方法 GB/T1993—1993旋转电机冷却方法 GB/T4942.1一2006旋转电机整体结构的防护等级（IP代码）分级 GB/T10069.1旋转电机噪声测定方法及限值 直第1部分：旋转电机的噪声测定方法
3术语和定义
下列术语和定义适用于本文件。
3.1
外部式混凝土振动器 externalconcretevibrator 由振动电动机和不同的工作装置组成，在混凝土施工工程和混凝土制造工艺中，振实混凝土的振动
器是外部式混凝土振动器。振动电动机是一种专用异步电动机，转子旋转带动偏心装置运动产生激振力从而产生振动。 3.2
平板式振动器platevibrator 振动电动机固定在平板底盘或梁式底盘上，底盘与加压装置采用弹性连接，加压装置的用途是改变
平板振动器对混凝土面的比压，调整加压块的数量和振动器振幅，使不同塌落度和不同厚度的混凝土达到密实的目的，结构如图1所示。 3.3
附着式振动器 externalvibrator 附着式振动器即为一台振动电动机，机座上有连接底脚孔，可通过螺栓与混凝土模板、料仓、搅拌
机料斗、带式输送机、料罐以及振动台等被振动机构连接在一起，也可采用快速连接装置，便于快速拆换工作装置。附着式振动器可单独与被振机构连接使用，也可数台连接在被振机构上使用，带偏心块的
- JB/T11856—2014
附着式振动器结构如图2所示。
说明：
加压块： 4- 弹簧。
振动电动机：一底盘；
1-
2-
图1平板式振动器
说明： 1——定子； 2——转子； 3—定偏心块：
一可调偏心块；一连接座。
4
图2附着式振动器
3.4
直线振动附着式振动器 linearvibrator 振动电动机轴承座下部有摆动孔，通过摆轴与固定座连接起来，当固定座安装在混凝土模板或其他
被振机构上时，振动电动机产生的圆周振动经过摆轴而转化为摆动及直线振动，并经底座将直线振动传递给混凝土模板或其他被振机构上，结构如图3所示。
说明： 1 振动电动机：
3——固定座。
一摆轴；
2 -
图3 直线振动附着式振动器
2
