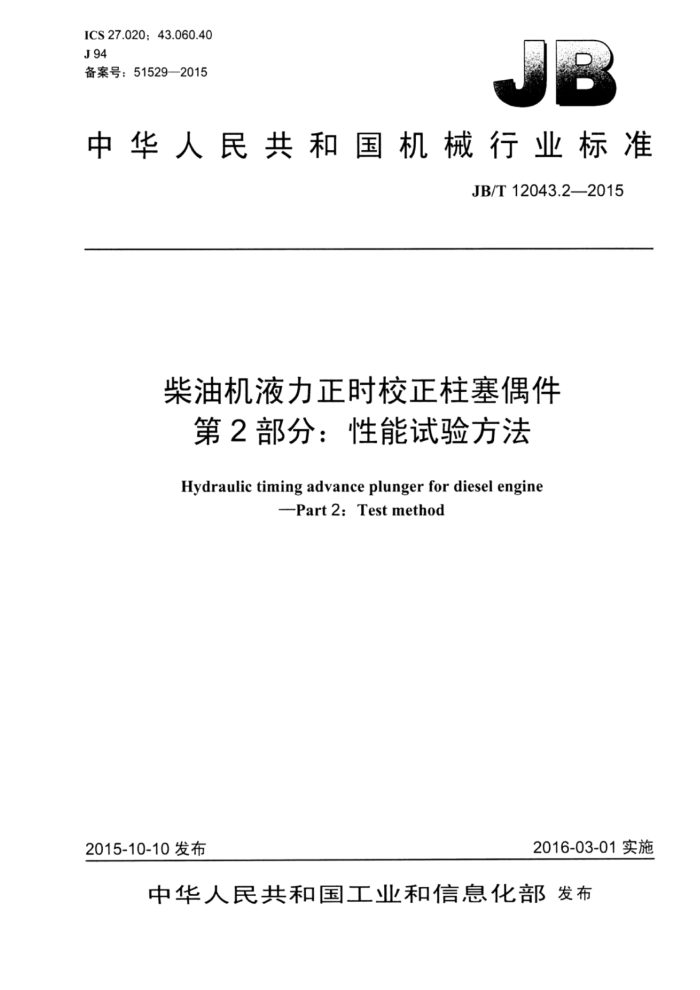

ICS27.020:43.060.40 J94 备案号：51529—2015
中华人民共和国机械行业标准
JB/T12043.22015
柴油机液力正时校正柱塞偶件
第2部分：性能试验方法
Hydraulic timing advance plunger for diesel engine
-Part2:Testmethod
2016-03-01实施
2015-10-10发布
中华人民共和国工业和信息化部发布 JB/T12043.2—2015
目 次
前音 1 范围
规范性引用文件试验方法 3.1 金相检验.. 3.2 裂纹检查 3.3 硬度检测 3.4 形状和位置公差检测 3.5 圆度测量. 3.6 表面粗糙度检测 3.7 滑动性试验方法. 3.8 径部密封性试验方法. 3.9 喷汕始点的测定. 3.10 可靠性试验 3.11 使用寿命考核。
2 3
. JB/T12043.2—2015
前言
JB/T12043《柴汕机液力正时校正柱塞偶件》分为两个部分：
一第1部分：技术条件：第2部分：性能试验方法。
本部分为JB/T12043的第2部分。 本部分按照GB/T1.1一2009给出的规则起草。 本部分由中国机械工业联合会提出。 本部分由全国燃料喷射系统标准化技术委员会（SAC/TC396）归口。 本部分起草单位：中国第一汽车股份有限公司光锡汕泵汕嘴研究所、南岳电控（衡阳）工业技术有
限公司、龙口龙泵燃汕喷射有限公司。
本部分主要起草人：陈希颖、居钰生、朱锡芬、涂选举、李建华、王政、夏少华、唐立峰、周争芳。 本部分为首次发布。
1I JB/T12043.2—2015
柴油机液力正时校正柱塞偶件
第2部分：性能试验方法
1范围
JB/T12043的本部分规定了中小功率柴汕机喷汕泵液力正时校正柱塞偶件的性能试验方法。 本部分适用于中小功率柴汕机喷汕泵液力正时校正柱塞偶件（以下简称柱塞偶件）。
2规范性引用文件
下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文件。 凡是不注日期的引用文件，其最新版本（包括所有的修改单）适用于本文件。
GB252普通柴汕 GB/T1958产品几何技术规范（GPS）形状和位置公差检测规定 GB/T10610产品几何技术规范（GPS）表面结构轮廓法评定表面结构的规则和方法 JB/T9730柴汕机喷汕嘴偶件、柱塞偶件、出汕阀偶件金相检验 JB/T9736喷汕嘴偶件、柱塞偶件、出汕阀偶件磁粉探伤方法 JB/T51182喷汕泵柱塞阀偶件可靠性考核评定方法、台架试验方法及失效判定 JB/T12043.1一2015柴汕机液力正时校正柱塞偶件第1部分：技术条件
3试验方法
3.1金相检验
柱塞和柱塞套的金相检验方法按JB/T9730的规定。 3.2至 裂纹检查
柱塞和柱塞套的裂纹检查方法按JB/T9736的规定。 3.3硬度检测
柱塞套硬度检测取样部位为两端面任取一端，柱塞硬度检测取样部位为圆柱工作表面。 3.4形状和位置公差检测
柱塞和柱塞套各项形状和位置公差的检测，除特殊规定外，均应按GB/T1958的规定进行。 3.5圆度测量
圆度测量应采用精度值不低于0.1um的圆度仪进行检测，滤波档：精研选用1UPR～50UPR，配磨选用1UPR～15UPR；测头半径不小J0.25mm 3.6表面粗糙度检测 3.6.1柱塞和柱塞套各表面粗糙度检测方法按GB/T10610的规定。
